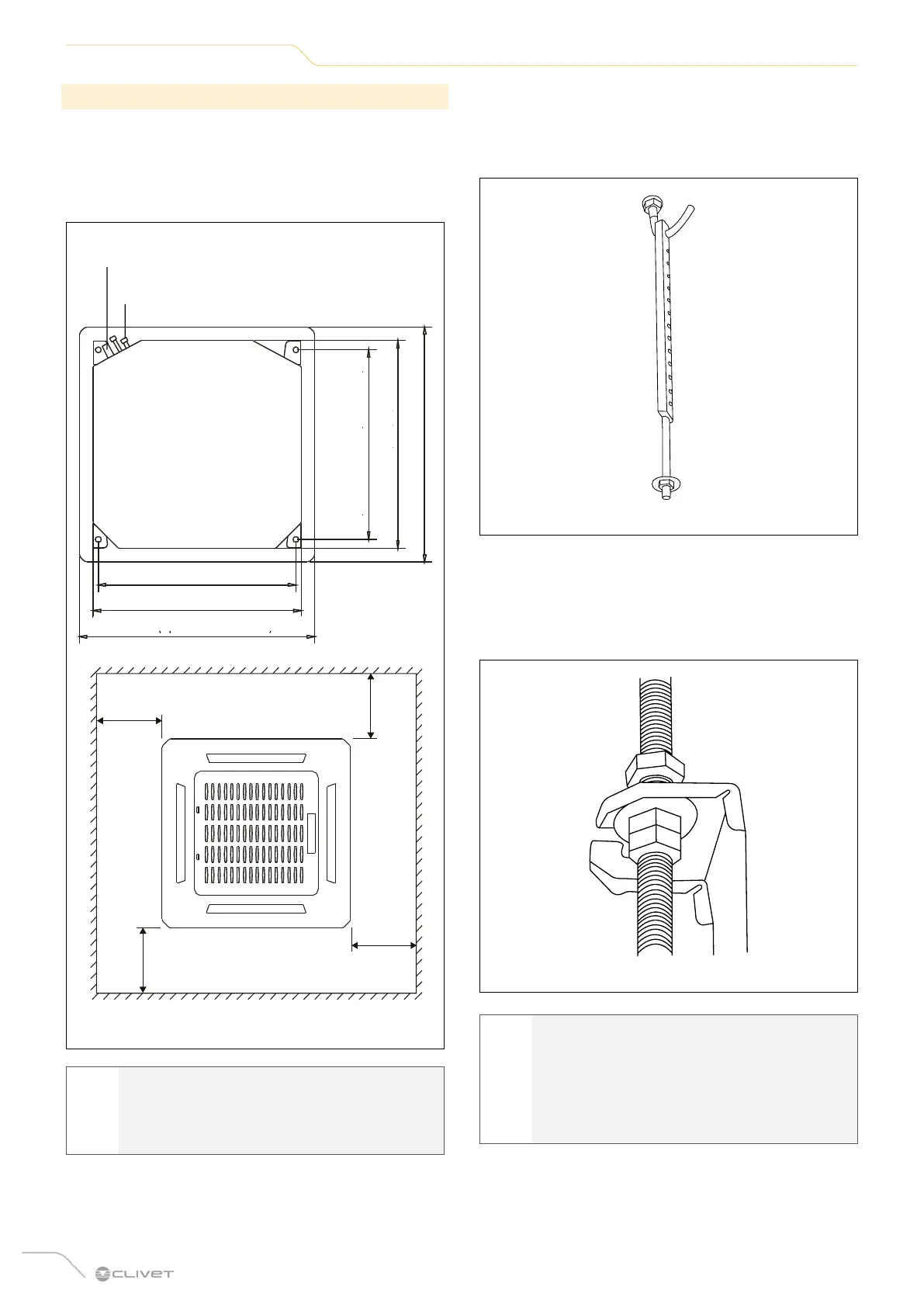

2.4.2 Accrocher l’unité interne
1 À l'aide du gabarit en papier fourni, percer un trou
rectangulaire dans le plafond en laissant une distance d'au
moins 1 m de tous les côtés. Le trou doit mesurer 60x60 cm.
Tracer une marque aux endroits où devront être percés
les trous pour les crochets de plafond.
Lato tubo di scarico
Lato linee frigorifere
647 mm (apertura a soffitto)
570 mm (corpo)
545 mm (bullone di sospensione)
647 mm (apertura a soffitto)
570 mm (corpo)
523 mm
(bullone di sospensione)
>1 m
>1 m
>1 m
>1 m
Côté tuyau de drainage
Côté lignes frigorifiques
570 mm (corps)
570 mm (corps)
545 mm (boulon de suspension)
523 mm
(boulon de suspension)
647 mm (ouverture au plafond)
647 mm (ouverture au plafond)
Fig. 4
a
ATTENTION DANGER
Le corps de l'unité doit être parfaitement
aligné avec le trou. Avant de continuer, vérifier
que l'unité et le trou ont la même mesure.
2 Percer 4 trous de 5 cm de profondeur dans le plafond
intérieur, dans les positions des marques tracées pour
les crochets. Tenir la pointe à un angle de 90° par
rapport au plafond.
3 À l'aide d'un marteau, insérer les crochets de plafond
dans les trous percés précédemment. Fixer le boulon
à l'aide des rondelles et des écrous fournis.
4 Installer les quatre boulons de suspension.
Fig. 5
5 Monter l’unité interne. Deux personnes sont
nécessaires pour soulever et fixer l'unité. Insérer les
boulons de suspension dans les trous d’accrochage
de l'unité. Les fixer à l'aide des rondelles et des
écrous fournis.
Fig. 6
l
MISE EN GARDE
La partie inférieure de l'unité doit être à
24 mm plus en haut que le faux plafond.
En général, la mesure « L » doit mesurer la moitié
du boulon de suspension ou avoir une longueur
susante pour empêcher les écrous de sortir.
