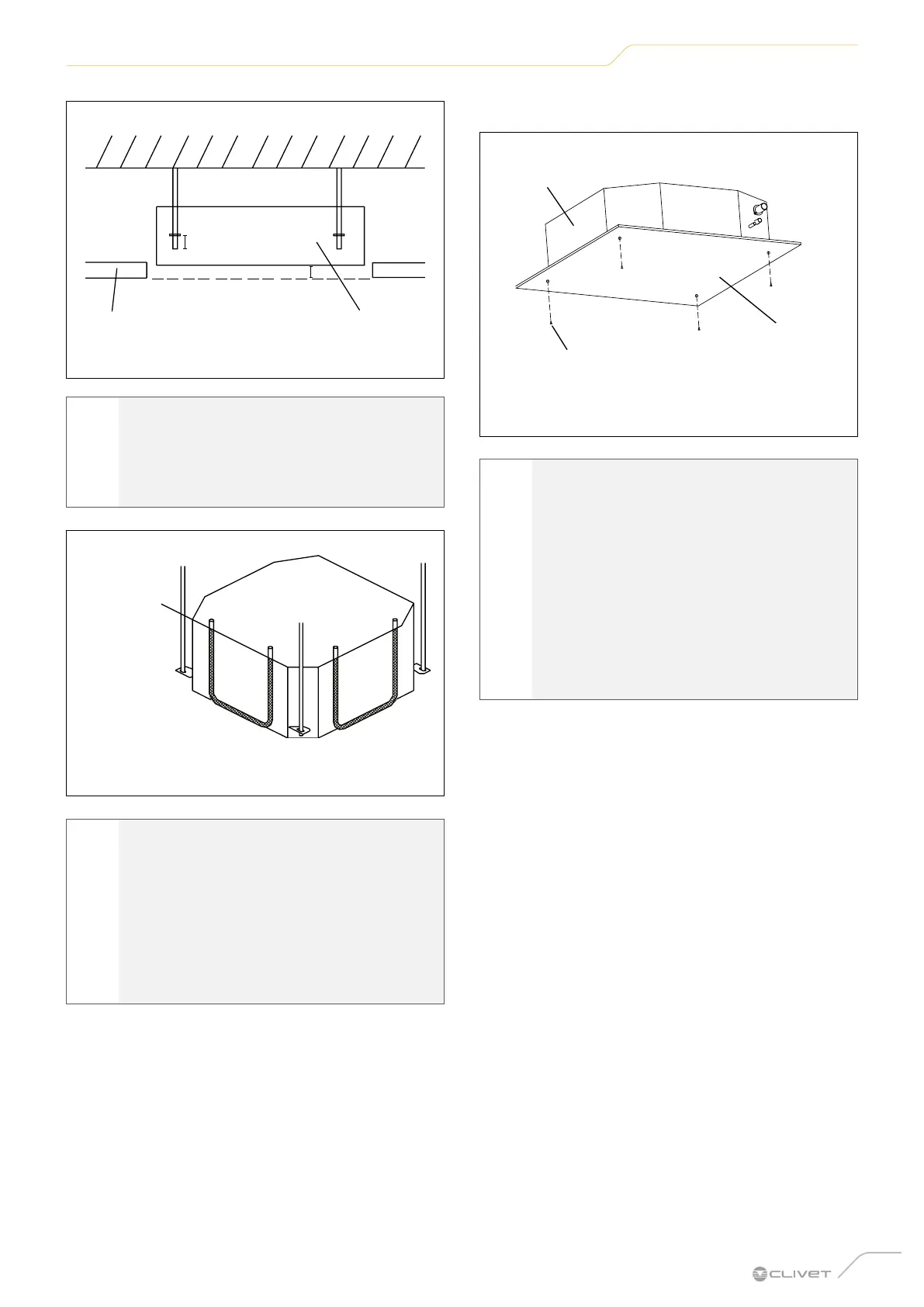

13
Installation
Corps principal
Mur
24 mm
Faux plafond
L
Fig. 7
a
ATTENTION DANGER
Vérifier que l'unité est parfaitement horizontale.
Une installation incorrecte peut entraîner la
rentrée du tuyau d’évacuation dans l'unité ou
d'éventuelles fuites d'eau.
Niveau
d'eau
Fig. 8
l
MISE EN GARDE
Vérifier que l'unité interne est en position
horizontale. L'unité est équipée d'une pompe
d’évacuation et d'un interrupteur à flotteur.
Si l'unité est inclinée dans le sens opposé à
celui du flux de condensation (avec le tuyau
d'évacuation soulevé), il est possible que
l'interrupteur à flotteur fonctionne mal et
provoque une fuite d'eau.
REMARQUE POUR L'INSTALLATION DANS DES
BÂTIMENTS NEUFS
Corps
principal
Gabarit
d’installation
Boulons M6 x 12
Fig. 9
l
MISE EN GARDE
Lorsque l'unité doit être installée dans un
bâtiment neuf, les crochets peuvent être
préalablement encastrés dans le plafond.
Dans ce cas, il faut vérifier que les crochets ne
se desserrent pas à cause de la contraction
du béton. Après avoir installé l'unité interne,
fixer le gabarit d'installation sur l'unité
(avec des boulons M6X12) pour déterminer
les dimensions et les positions de l'ouverture
à eectuer dans le plafond. Pour le reste de
l'installation, suivre les instructions ci-dessus.
