16
Installation
2.4.5 Branchements électriques
Pour l'alimentation électrique et la communication
entre les unités interne et externe, des câbles ayant les
caractéristiques suivantes sont nécessaires :
Unité
interne
Alimentation
électrique
de l'unité externe
Signal
de l'unité externe
n° câbles/section n° câbles/section
27M
2 x 1mm
2
+ G
2 x 1mm
2
35M
2 x 1mm
2
+ G
2 x 1mm
2
53M
2 x 1mm
2
+ G
1 x 1mm
2
Les sections indiquées conviennent pour une longueur
de câble allant jusqu'à 5 mètres.
f
ATTENTION DANGER ÉLECTRIQUE
Avant d'eectuer les branchements électriques,
il faut éteindre l'interrupteur principal de
l’installation.
l
MISE EN GARDE
NOTER LES SPÉCIFICATIONS DES FUSIBLES.
Le circuit imprimé (PCB) du climatiseur est
équipé d'un fusible de protection contre les
surintensités. Les spécifications des fusibles sont
marquées sur le circuit imprimé, par exemple :
Unité interne : T5A/250VCA
REMARQUE : le fusible est en céramique.
1 Préparer le câble pour le branchement :
À l'aide d'une pince à dénuder, dénuder la gaine
en caoutchouc aux deux extrémités du câble et
exposer environ 15 mm des conducteurs internes.
Dénuder la gaine isolante aux extrémités des
conducteurs.
À l'aide d'une pince à sertir, sertir la cosse en U
aux extrémités des conducteurs.
m
FAIRE ATTENTION
Lors du sertissage, il faut identifier clairement
les fils sous tension (« L ») et les autres fils.
2 Ouvrir le panneau avant de l'unité interne.
3 À l'aide d'un tournevis, déposer le couvercle du
boîtier électrique sur l'unité interne. Cela permettra
d’avoir accès au bornier.
l
MISE EN GARDE
Tous les branchements doivent être eectués
exactement comme indiqué sur le schéma
électrique situé à l'intérieur du couvercle du
bornier de l'unité interne.

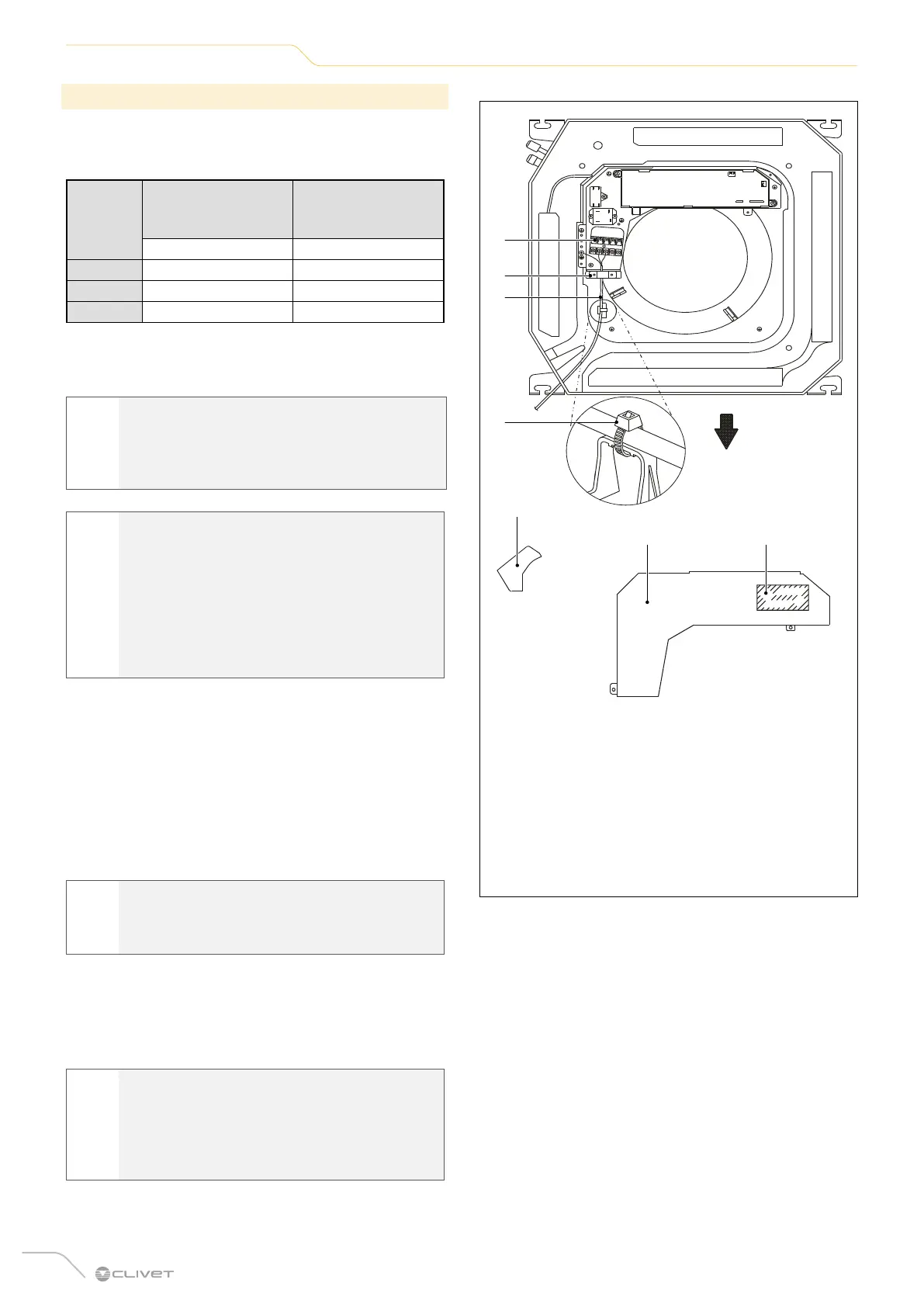

1
Couvercle du boîtier électrique
2
Étiquette du schéma électrique
3
Bornier d'alimentation
4
Collier de serrage des câbles
5
Branchement électrique entre les unités
6
Cache en plastique
7
Collier de serrage des câbles (non fourni)
1 2
6
7
3
4
5
Fig. 15
4 Faire passer le câble d'alimentation et le câble de
signal par la sortie des câbles.
5 Connecter les cosses en U aux bornes. Associer
les couleurs/les étiquettes des fils aux étiquettes du
bornier, puis visser à fond la cosse en U de chaque fil
sur la borne correspondante. Voir le numéro de série
et le schéma électrique figurant sur le couvercle du
boîtier électrique.
6 Faire passer les fils électriques par cette ouverture,
en procédant de l'arrière de l'unité vers l'avant.
7 En regardant l'avant de l'unité, faire correspondre les
couleurs des fils aux étiquettes du bornier, connecter
les cosses en U et visser solidement chaque fil sur la
borne correspondante.
