17
Installation
a
ATTENTION DANGER
– NE PAS ÉCHANGER LES CÂBLES SOUS
TENSION AVEC LES CÂBLES NEUTRES.
Une configuration de ce type est dangereuse
et peut entraîner un dysfonctionnement du
climatiseur.
– Le circuit du réfrigérant peut devenir très
chaud. Éloigner le câble d'interconnexion
du tuyau en cuivre.
8 Fixer les câbles avec les colliers de serrage
correspondants. Le câble ne doit pas être desserré et
ne doit pas tirer sur les cosses en U.
9 Réinstaller le couvercle du boîtier électrique et le
panneau avant de l'unité interne.

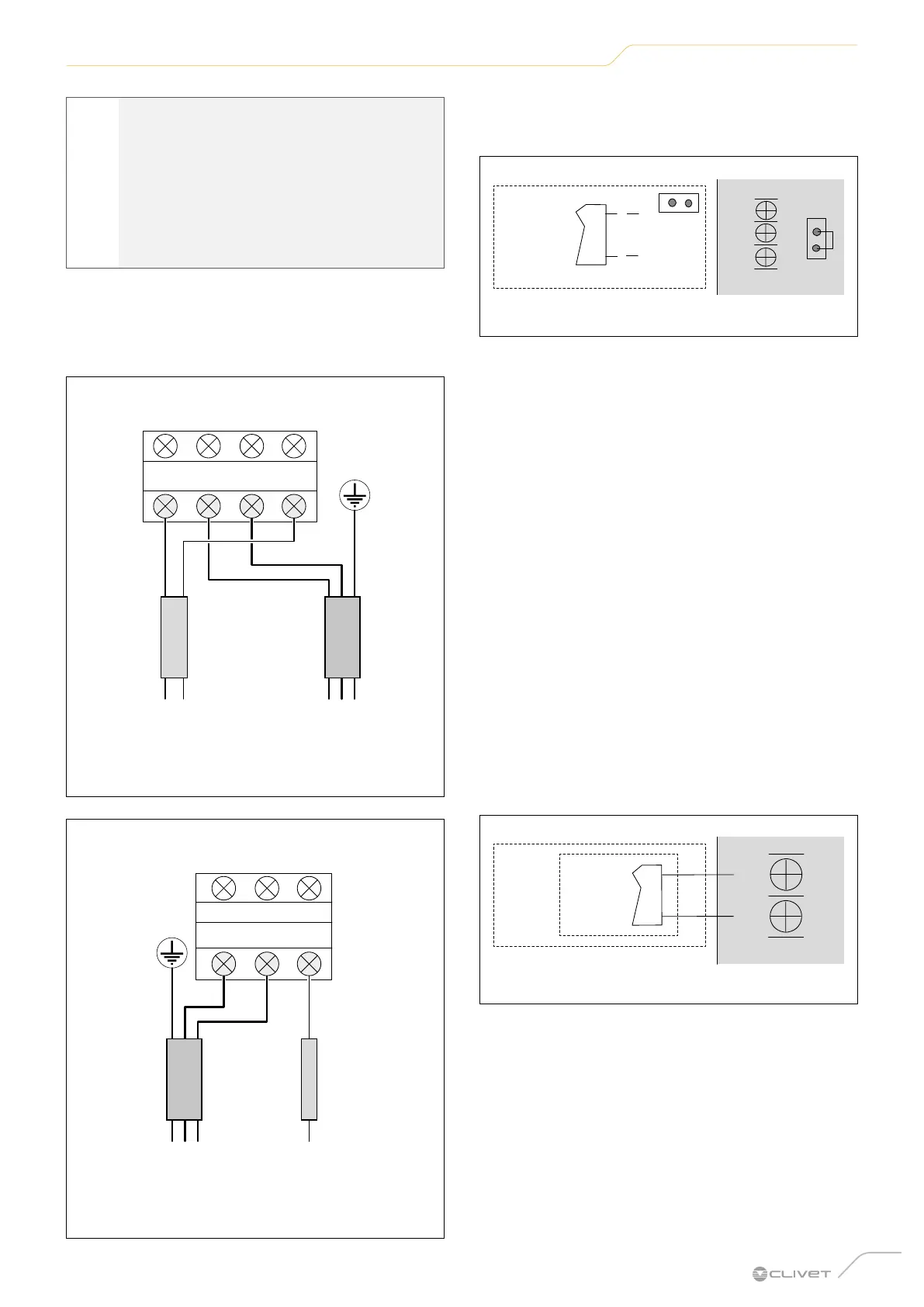

Modèles 27M - 35M
W S 1(L) 2(N)
Bornier unité INTERNE
alimentationsignal
du bornier de l'unité
EXTERNE
Fig. 16
Modèles 53M
S 1(L) 2(N)
3 1 2
Bornier unité INTERNE
alimentation signal
du bornier de l'unité
EXTERNE
Fig. 17
ONOFF À DISTANCE
Pour l'entrée de la borne CN23 de la télécommande
(ON-OFF) et le connecteur rapide de JR6
NEW FAN
CN8
M
CN23
JR6
JR6
ON - OFF
Remote
Control
CN33
ALARM
Alarm
Output
Fig. 18
– Retirer le connecteur rapide de JR6 lors de
l'utilisation de la fonction ON-OFF ;
– Avec l'interrupteur à distance sur la position OFF,
l'unité est éteinte ;
– Avec l'interrupteur à distance sur la position ON,
l'unité est allumée;
– En ouvrant/fermant l'interrupteur à distance, l'unité
répond à la demande dans les 2 secondes ;
– Lorsque l'interrupteur à distance est sur ON, il est
possible d’utiliser la commande à distance/câblée
pour sélectionner le mode souhaité ; lorsque
l'interrupteur à distance est sur OFF, l'unité ne
répond pas à la demande de la commande à
distance/câblée.
Lorsque l'interrupteur à distance est sur OFF,
mais que la commande à distance/câblée est
activée, le code CP s’ache sur la carte écran.
– La tension d'entrée est de 12 VCC, la tension max.
du projet est de 5 mA.
ALARME
Pour l'entrée du connecteur CN33 ALARME
NEW FAN
CN8
M
CN23
JR6
JR6
ON - OFF
Remote
Control
CN33
ALARM
Alarm
Output
Fig. 19
– L'entrée de la borne est conçue pour la connexion
de l'ALARME, mais il n'y a pas de tension ;
l'alimentation provient du système d’ALARME
(pas de l’unité)
– Même si la tension du projet est capable de
supporter des valeurs encore plus élevées, nous
vous recommandons vivement de connecter
une alimentation inférieure à 24 V et un courant
inférieur à 0,5 A
– Si ce problème survient sur l'unité, le relais sera
fermé, activant ainsi l'ALARME
