18

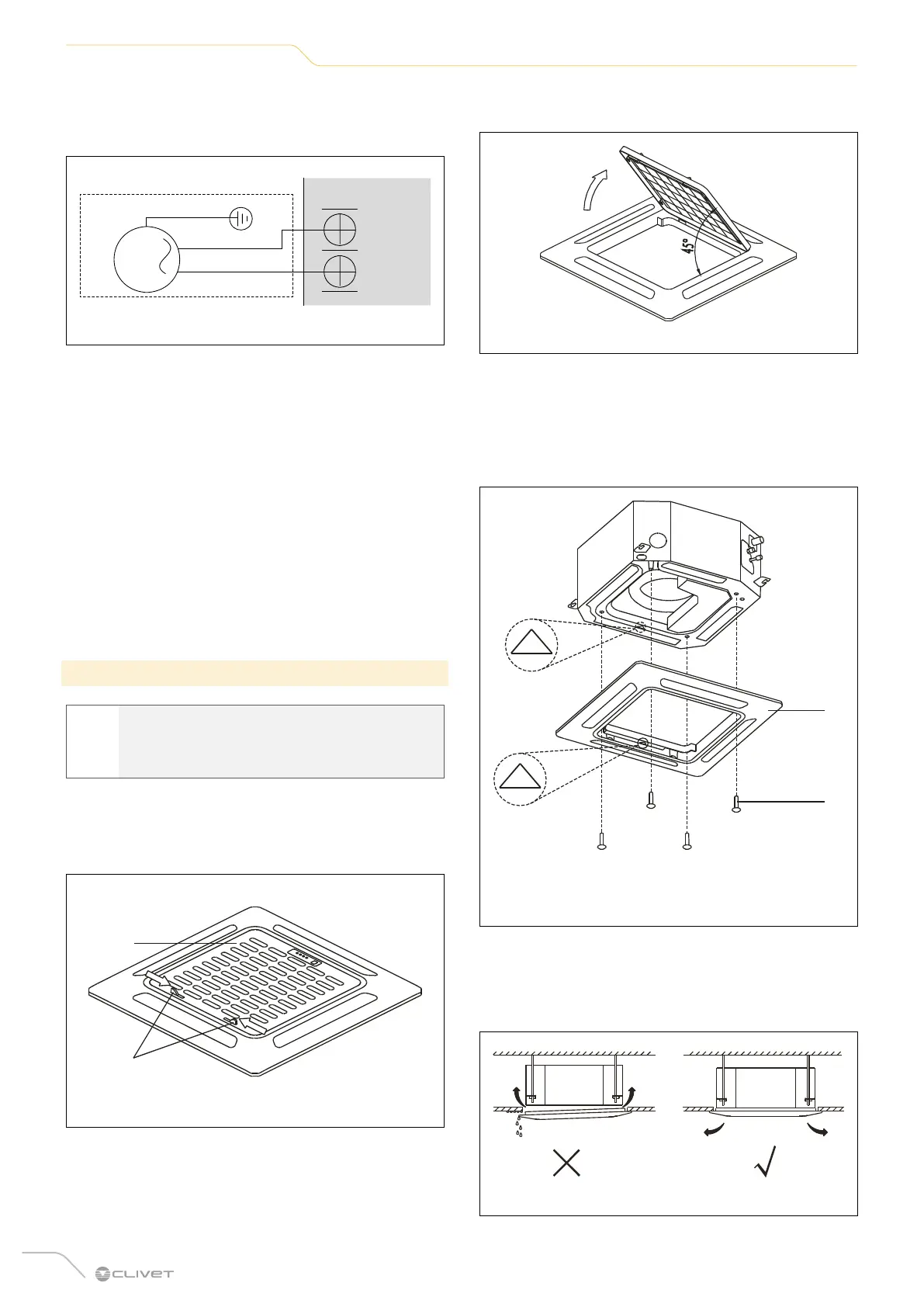

Installation
VENTILATEUR AIR EXTÉRIEUR
Pour l'entrée de la borne CN8 du nouveau moteur d'air
extérieur
NEW FAN
CN8
M
CN23
JR6
JR6
ON - OFF
Remote
Control
CN33
ALARM
Alarm
Output
Fig. 20
– Connecter le moteur du ventilateur à l'entrée, quel
que soit le L/N du moteur ;
– La tension de sortie est l'alimentation ;
– Le moteur de l’air extérieur ne peut pas
dépasser 200 W ou 1A ; choisir la valeur la plus petite ;
– Le nouveau moteur de l'air extérieur fonctionne
lorsque le moteur du ventilateur intérieur est en
marche ; lorsque ce moteur s'arrête, le moteur de
l'air extérieur s'arrête également ;
– Lorsque l'unité entre en mode refroidissement
forcé ou en mode essai de la puissance, le moteur
d'air extérieur ne fonctionne pas.
2.4.6 Montage sur panneau
d
IL EST INTERDIT
de poser le panneau face vers le bas sur le
sol, contre un mur ou une surface inégale.
1 Retirer la grille avant.
– Pousser les deux languettes ensemble vers le
centre pour débloquer le crochet sur la grille
2
1
Fig. 21
– En tenant la grille à un angle de 45°, la soulever
légèrement et la détacher du corps principal.
Fig. 22
2 Installer le panneau
– Aligner l'indication «
△
» sur le panneau décoratif
avec l'indication «
△
» sur l'unité. Fixer le panneau
décoratif à l'unité, à l'aide des vis fournies,
comme illustré sur la figure suivante.
2
1
1 Panneau décoratif
2 Vis (M5) (fournies avec le panneau)
Fig. 23
– Après avoir installé le panneau décoratif, contrôler
qu'il s'adapte parfaitement au corps de l'unité.
Sinon, l'air peut passer à travers la fente et
provoquer la formation de condensation.
Fig. 24
