11
Installation
Si l'unité est fréquemment exposée à de fortes pluies ou
à la neige :
Il faut installer un auvent sur l'unité pour le protéger de la
pluie ou de la neige. Faire attention à ne pas obstruer le
flux d'air autour de l'unité.
Si l'unité est fréquemment exposée à l'air saumâtre
(zones côtières) :
Utiliser une unité externe spécialement conçue pour
résister à la corrosion.

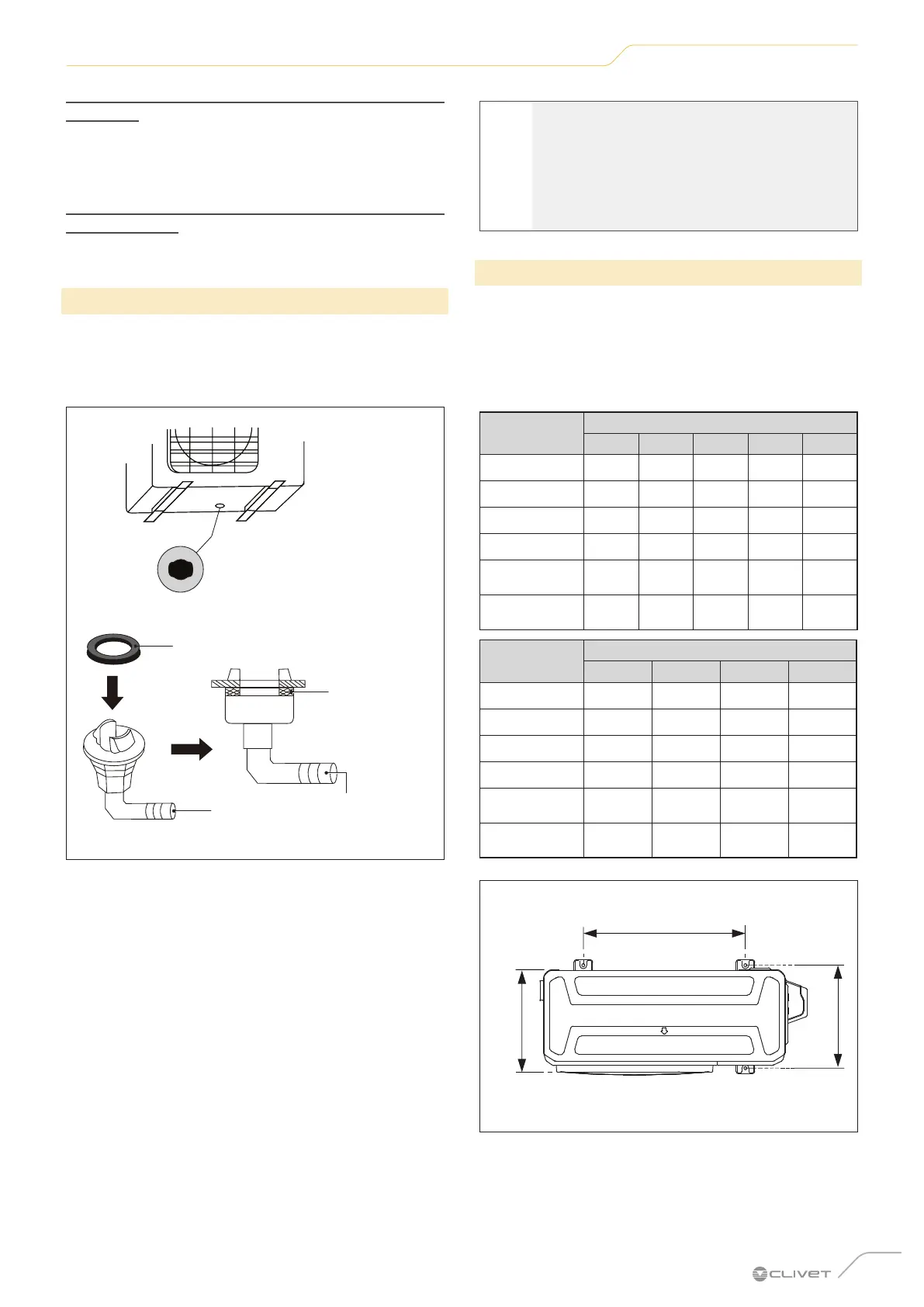

2.4.2 Montage du raccord d’évacuation
Les unités avec pompe à chaleur nécessitent un raccord
d’évacuation. Avant de fixer l'unité externe dans sa
position, il faut installer le raccord d’évacuation à la base
de l'unité.
Trou dans le panneau de
base de l'unité externe
Raccord d’évacuation
Joint
Joint
Fig. 7
1 Appliquer le joint en caoutchouc à l'extrémité du
raccord d’évacuation à raccorder à l'unité externe.
2 Insérer le raccord d’évacuation dans le trou situé dans
le panneau de base de l'unité.
3 Tourner le raccord d’évacuation de 90° jusqu'à ce qu'il
s'enclenche dans la position en regardant vers l'avant
de l'unité.
4 Raccorder une rallonge du tuyau de drainage
(pas fournie) au raccord d’évacuation pour détourner
l'eau provenant de l'unité pendant le fonctionnement
en mode chauage.
l
MISE EN GARDE
Dans les climats froids, contrôler que le tuyau
de drainage est le plus possible à la vertical,
afin d’assurer un bon écoulement de l'eau.
Si l'eau s'écoule trop lentement, elle peut
geler dans le tuyau et se bloquer dans l'unité.
2.4.3 Montage de l’unité externe
L'unité externe peut être fixée au sol ou à un support mural.
Voici ci-dessous les diérentes tailles des unités externes
et les distances entre leurs pieds de montage respectifs.
Préparer la base d'installation de l'unité selon les
dimensions ci-dessous.
Unité externe
35M 53M 70M 88M 105M
Largeur (mm) 800 800 845 946 946
Profondeur (mm)
333 333 363 410 410
Hauteur (mm) 554 554 702 810 810
Poids (kg) 34,7 33,7 66,8 56,9 66,8
Distance « A »
(mm)
514 514 540 673 673
Distance « B »
(mm)
340 340 350 403 403
Unité externe
105T 120M 140T 160T
Largeur (mm) 946 946 952 952
Profondeur (mm)
410 410 415 415
Hauteur (mm) 810 810 1333 1333
Poids (kg) 73,9 81,5 106,7 111,3
Distance « A »
(mm)
673 673 634 634
Distance « B »
(mm)
403 403 404 404
B
Profondeur
Fig. 8
