Installation
Larghezza
Altezza
Larghezza
Altezza
Largeur
Largeur
Hauteur
Hauteur

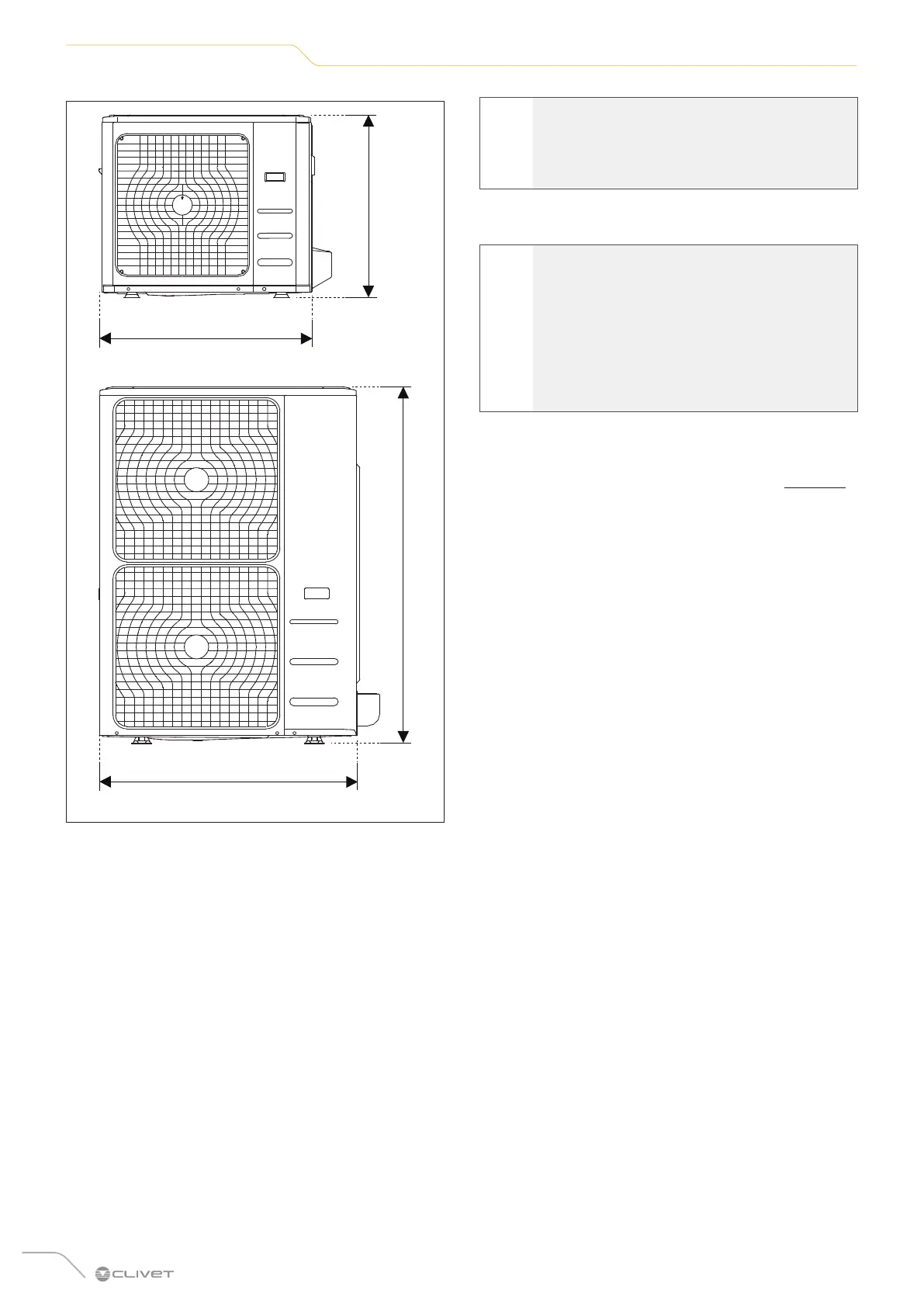

Fig. 9
Si l'unité doit être installée au sol ou sur une plateforme
de montage en béton, il faut procéder comme suit :
1 Marquer les positions des quatre chevilles à expansion
en fonction des mesures indiquées sur le schéma des
dimensions de montage.
2 Percer les trous pour les chevilles à expansion (M10).
3 Éliminer la poussière de béton des trous.
4 Insérer un écrou dans l'extrémité de chaque cheville
à expansion (M10).
5 Marteler les chevilles à expansion dans les trous
réalisés.
6 Retirer les écrous des chevilles à expansion et poser
l'unité externe sur les chevilles.
7 Placer une rondelle sur chaque cheville à expansion
et replacer les écrous.
8 À l'aide d'une clé, serrer les écrous à fond.
m
FAIRE ATTENTION
Lors du perçage des trous dans le béton,
il est recommandé de toujours utiliser une
protection pour les yeux.
Si l'unité doit être installée sur un support mural, il faut
procéder comme suit :
a
ATTENTION DANGER
Avant d'installer une unité murale, il faut
s’assurer que le mur est en briques pleines,
en béton ou dans des matériaux ayant des
caractéristiques de résistance similaires.
La capacité de charge du mur doit être
susante pour supporter au moins quatre
fois le poids de l'unité.
1 Marquer les emplacements des trous pour les
supports en fonction des mesures indiquées sur le
schéma des dimensions de montage (voir « Fig. 9 »).
2 Percer les trous pour les chevilles à expansion.
3 Éliminer des trous la poussière et les résidus de béton.
4 Insérer une rondelle et un écrou à l'extrémité de
chaque cheville à expansion.
5 Visser les chevilles à expansion dans les trous des
supports de montage, placer les supports en position
et marteler les chevilles à expansion dans le mur.
6 Vérifier que les supports de montage sont alignés.
7 Soulever l'unité avec précaution et poser les pieds de
montage sur les supports.
8 Visser à fond l'unité aux supports.
POUR RÉDUIRE LES VIBRATIONS DES UNITÉS MURALES
Si possible, installer l'unité sur le mur à l'aide de joints en
caoutchouc pour réduire les vibrations et le bruit.
