1.4 IDENTIFICAZIONE DELLA MACCHINA
Etichetta matricolare
L’ etichetta matricolare è posizionata sull’unità, generalmente
in prossimità del quadro elettrico, e consente di risalire a tutte
le caratteristiche della macchina.
L'etichetta matricolare non deve mai essere rimossa.
L’etichetta matricolare riporta le indicazioni previste dalle nor-
mative, in particolare :
 il tipo di macchina
serie → EQV-X
 grandezza → 3 ( o 5, 7, ecc.. )
 il numero di matricola
xxxxxxxxxxxx
 l’anno di fabbricazione
 il numero di schema elettrico
 dati elettrici
 logo e indirizzo del costruttore
Numero di matricola
Identifica in modo univoco ciascuna macchina.
Permette di individuare i ricambi specifici per la macchina
Richieste di intervento
Annotare dall’etichetta matricolare i dati caratteristici e ripor-
tarli in tabella in modo da averli facilmente disponibili in caso
di necessità.
In caso di richiesta di intervento fornire sempre i dati
Serie
Grandezza
Numero di matricola
Anno di produzione
Schema elettrico
1 - GENERALITA'
1.5 DESCRIZIONE DELLA MACCHINA
VERSATEMP EQV-X è il climatizzatore d’aria autonomo ad
alta efficienza energetica che provvede al riscaldamento e al
raffreddamento degli ambienti durante tutto l’anno utilizzando
l’acqua come sorgente.

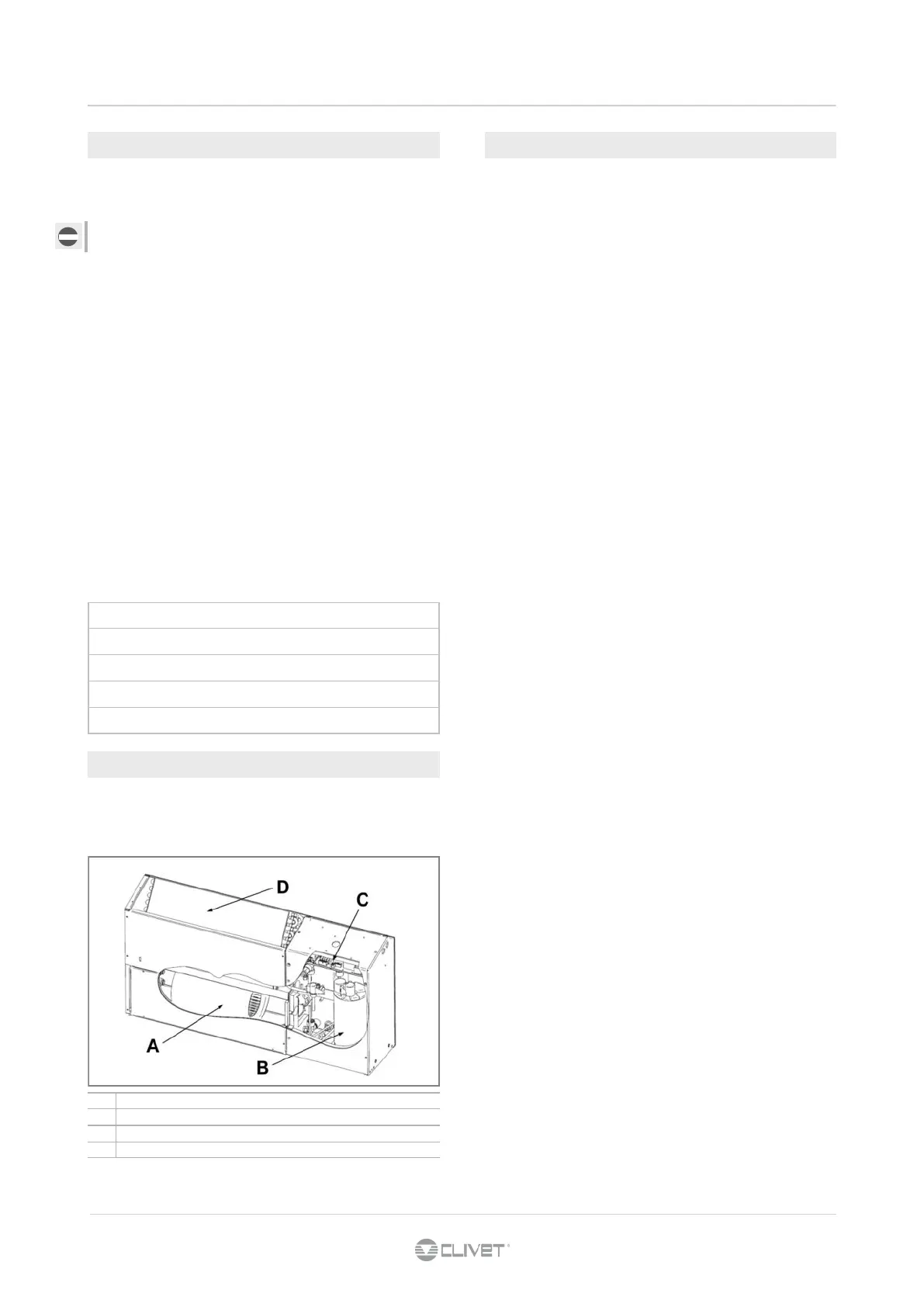

1.6 ACCESSORI
A
Ventilatore
B
Compressore
C
Quadro elettrico
D
Batteria
CONFIGURAZIONI OPZIONI
CAB Configurazione con carena per applicazioni a vista
UC Configurazione da incasso (senza mobiletto)
CIRCUITO AERAULICO
GOJX Griglia di mandata aria con giunto flessibile (disponibile
solo con opzioni: UC)
DAOJX Canale di mandata aria con giunto flessibile (disponibile
solo con opzioni: UC)
RF Ripresa aria frontale
CIRCUITO IDRAULICO
CDPX Pompa scarico condensa
CDPA Pompa scarico condensa, installata a bordo
IFWX Filtro a maglia di acciaio sul lato acqua
REQV Collegamenti idraulici per retrofit unità EQV, VM e VV a
portata costante
MIPC Gruppo idraulico per anello a portata costante con
valvole ad azionamento manuale
MIPV Gruppo idraulico per anello a portata variabile con
valvola a due vie ON-OFF
FCVBX Valvola di bilanciamento manuale
CSVX Coppia di valvole di intercettazione ad azionamento
manuale
PFHCX Tubi flessibili da 200 mm per il collegamento al circuito
idraulico + tubo per lo scarico condensa
PFHC1X Tubi flessibili da 500 mm per il collegamento al circuito
idraulico + tubo per lo scarico condensa
V2MODX Valvola a due vie modulante per impianto con acqua a
perdere
KFVMX Kit di fissaggio valvola a due vie modulante per impianto
con acqua a perdere
CIRCUITO ELETTRICO
CMSLWX Modulo di comunicazione seriale LON WORKS
(disponibile solo con opzioni: MOBA - MOBX)
BACX Modulo di comunicazione seriale BACNET (disponibile
solo con opzioni: MOBA - MOBX)
MOBX Kit porta seriale RS485 con protocollo MODBUS
MOBA Porta seriale RS485 con protocollo MODBUS, installata a
bordo
CONTX Controllo ambiente elettronico con display, per
installazione sull’unità da incasso (disponibile solo con
opzioni: UC)
CONT Controllo ambiente elettronico con display, installato in
posizione visibile sull’unità con carena (disponibile solo
con opzioni: CAB)
CWMX Controllo ambiente elettronico con display, per
installazione a parete
CIWMX Controllo ambiente elettronico con display, per
installazione a parete in scatola da incasso
INSTALLAZIONE
BACKV Pannello posteriore verniciato per unità a vista
(disponibile solo con opzioni: CAB)
FXVFX Piedini verniciati per fissaggio a pavimento (disponibile
solo con opzioni: CAB)
FXVFHX Piedini verniciati per fissaggio a pavimento con griglia
frontale (disponibile solo con opzioni: CAB)
FXPF1X Piedini zincati rialzati per fissaggio a pavimento su unità
da incasso
FXPFX Piedini zincati per fissaggio a pavimento su unità da
incasso (disponibile solo con opzioni: UC)
