CLIVET Versatemp EQV-X User Manual

L’unità e stata progettata per essere installata :
 all’interno
 in posizione fissa
Limitare la trasmissione di vibrazioni:
 utilizzare antivibranti sui punti di appoggio/sostegno
dell’unità;
 Installare giunti flessibili sulle connessioni idrauliche/
aerauliche/frigorifere.
Criteri di installazione:
 posizione accessibile in sicurezza;
 evitare luoghi che possono essere soggetti ad
allagamenti;
 verificare peso dell’unità e portata dei punti di appoggio;
 verificare che i punti di appoggio siano allineati e in
piano.
Una corretta circolazione dell’aria è indispensabile per
garantire il buon funzionamento della macchina.
Evitare quindi: ostacoli al flusso dell’aria.

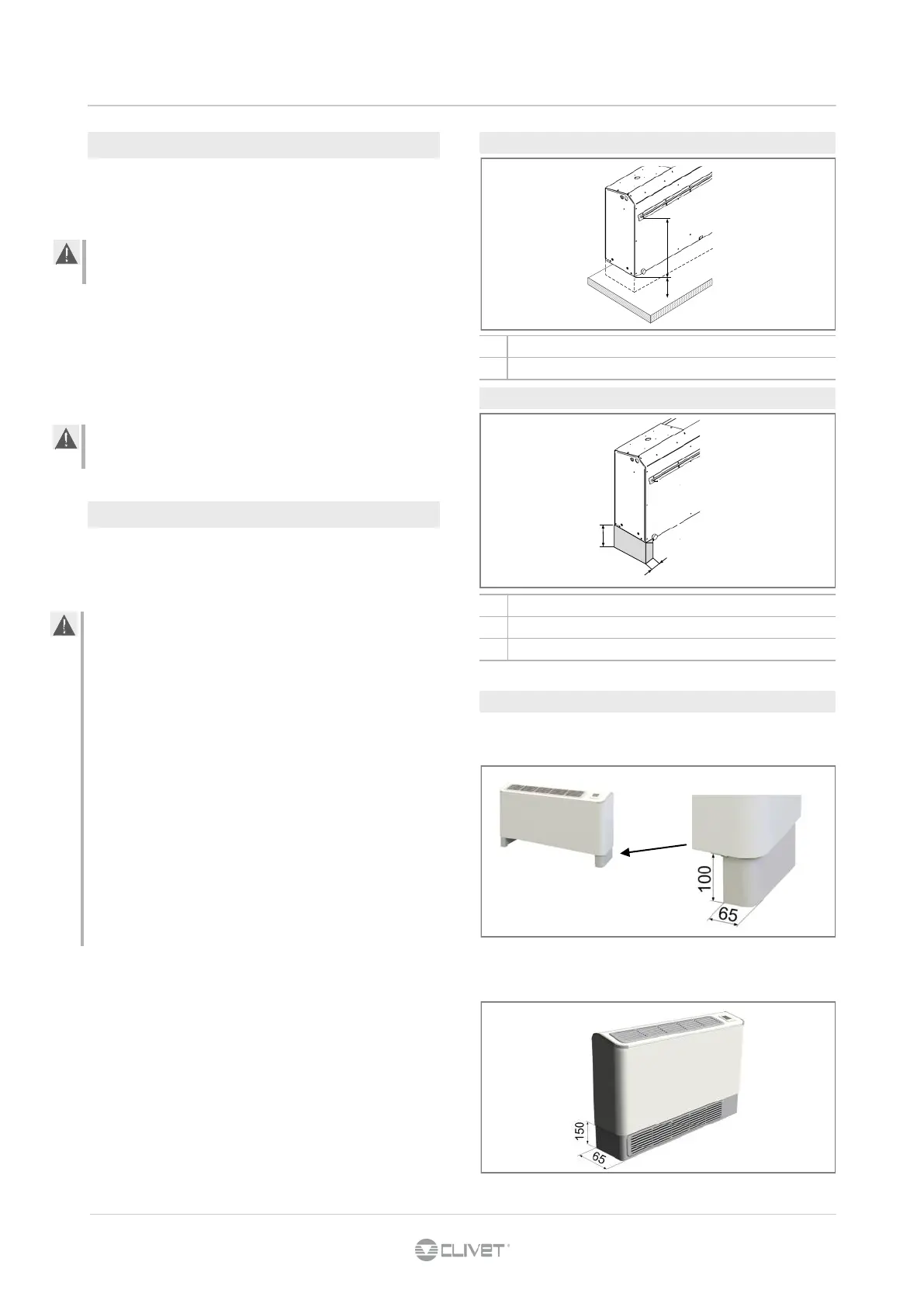

3 - POSIZIONAMENTO
Operare rispettando le normative di sicurezza in vigore.
Per le informazioni di dettaglio (dimensioni, pesi,
caratteristiche tecniche, etc) far riferimento al capitolo
INFORMAZIONI TECNICHE .
Per effettuare le operazioni usare dispositivi di protezione:
guanti, occhiali ecc.
Nel posizionamento considerare questi elementi :
 spazi tecnici richiesti dalla macchina e dall’impianto
 scelta del luogo di installazione della macchina
 collegamenti elettrici
 collegamenti idraulici
 canalizzazioni aerauliche
Trascurare questi aspetti può diminuire prestazioni e vita
operativa dell’unità.
3.1 INFORMAZIONI PRELIMINARI
3.2 POSIZIONAMENTO
3.3 FISSAGGIO A PARETE UNITÀ INCASSO
A 100 mm altezza piedino
A1 150mm altezza piedini rialzati
B 20 mm larghezza piedino
A
B
A 345 mm altezza staffa fissaggio
B 100 mm altezza minima dal pavimento
3.5 FISSAGGIO A PAVIMENTO UNITÀ A VISTA
Unità con piedini di appoggio in gomma regolabili
verniciati
Unità con piedini di appoggio in gomma regolabili verniciati e
griglia frontale
3.4 FISSAGGIO A PAVIMENTO UNITÀ INCASSO
A
C
B
A
B
