3 - POSIZIONAMENTO
Gli spazi funzionali hanno lo scopo di:
• garantire il buon funzionamento dell’unità;
• consentire le operazioni di manutenzione;
• salvaguardare gli operatori autorizzati e le persone esposte.
Posizionare l’unità tenendo conto degli spazi di rispetto indicati in
figura.

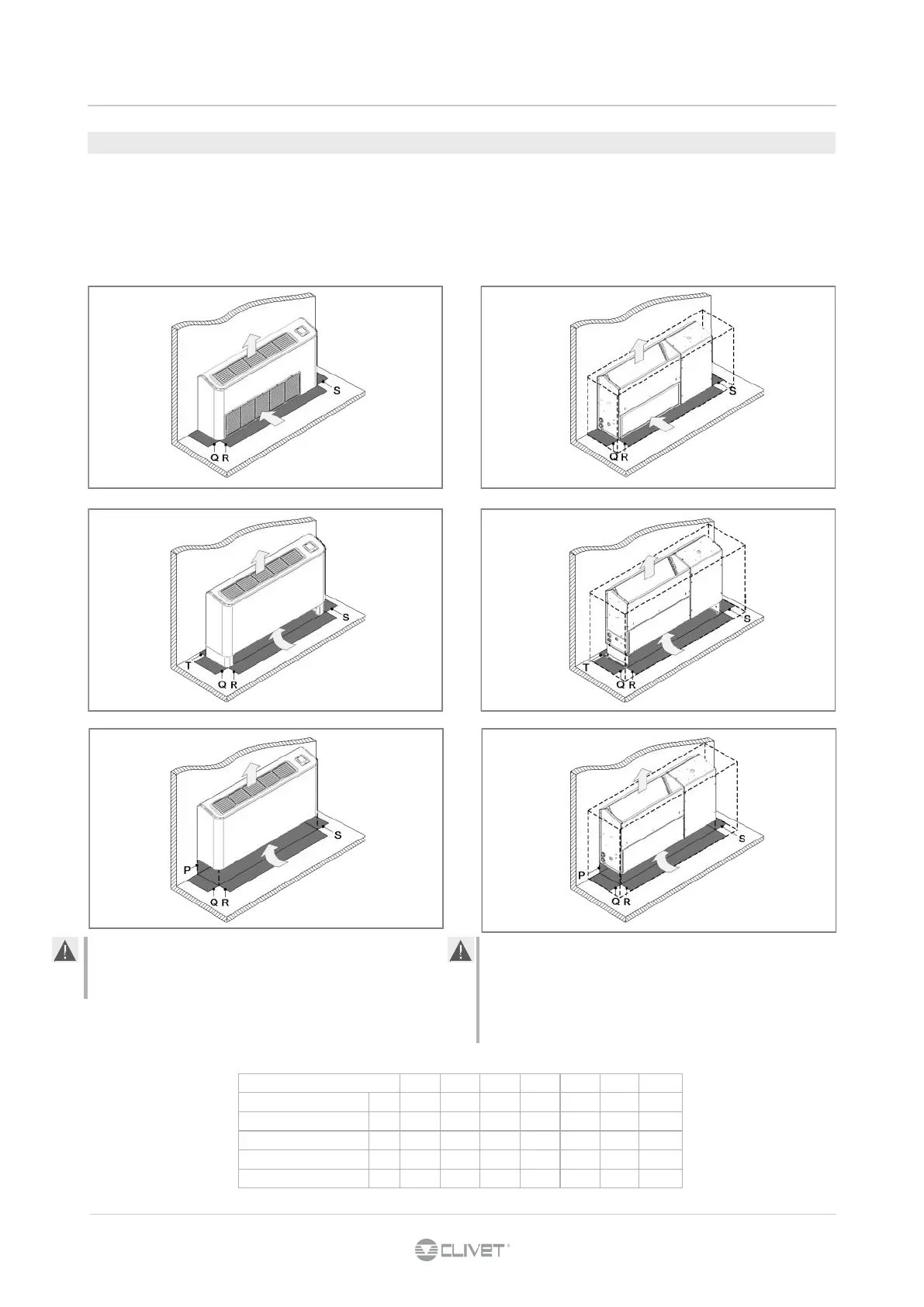

3.7 SPAZI FUNZIONALI
Unità verticale a vista
Unità verticale ad incasso
Grandezze 3 5 7 9 15 17 21
P (distanza minima) mm 100 100 100 100 100 100 100
Q mm 200 200 200 200 200 200 200
R mm 500 500 500 500 500 500 500
S mm 100 100 100 100 100 100 100
T (distanza minima) mm 0 0 0 0 0 0 0
In caso di unità a vista o con ripresa dal basso lasciare uno
spazio di minimo 100 mm tra unità e pavimento, questo sia per
garantire un sufficiente flusso d'aria sia per permettere
un'agevole accesso al filtro per la sua pulizia.
In caso di unità ad incasso prevedere pannelli facilmente
rimovibili con il fine di garantire l'accesso sia ai componenti
vitali in caso di manutenzione, sia al filtro per la sua pulizia.
Sulla mandata prevedere canalizzazione,giunto flessibile e
griglia.
