• Emissioni di polveri di legno, dannose per
la salute, durante l’utilizzo in ambienti
chiusi.

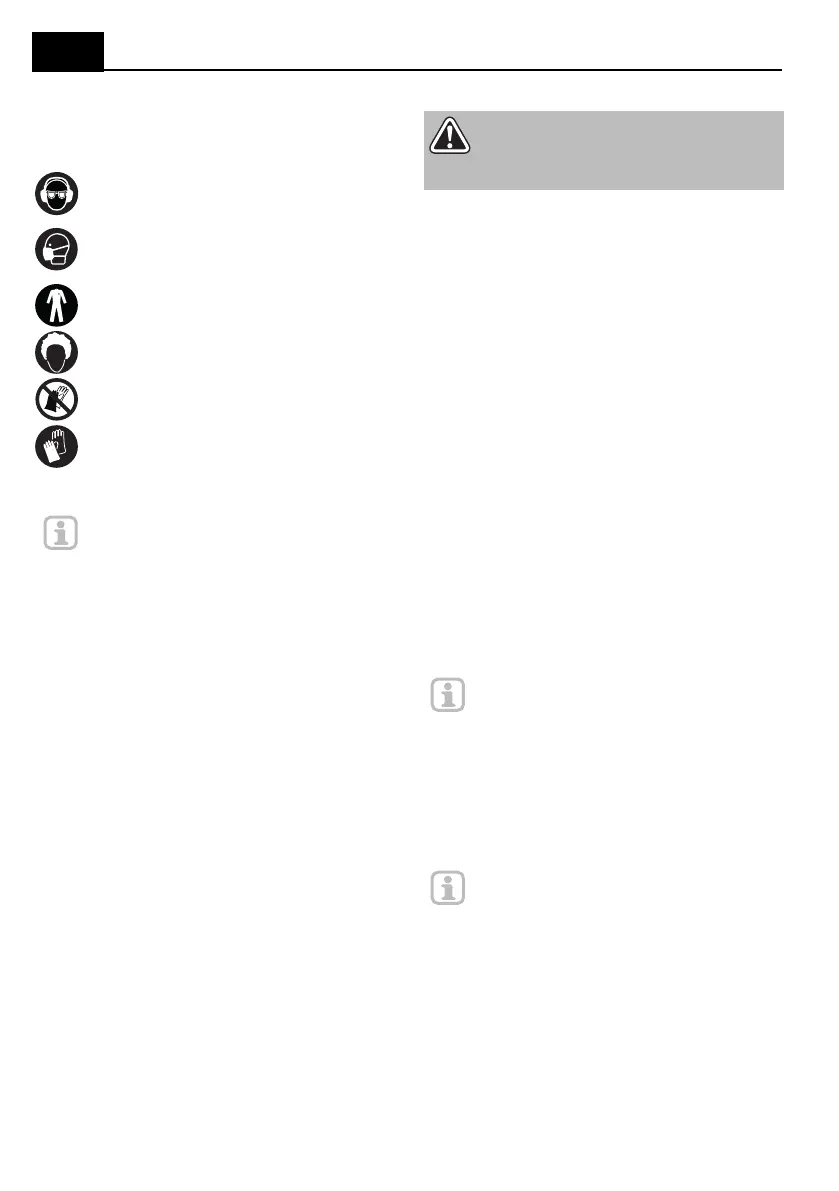

Dispositivi di protezione individuale
Panoramica dell’apparecchio
P. 3, punto 1
1. Sacco raccoglitore
2. Tasto di sblocco
3. Carter di protezione oscillante
4. Fermo del pezzo
5. Battuta longitudinale
6. Tavolo sega
7. Staffa di prolungamento
8. Morsetto
P. 3, punto 2
9. Interruttore on-off
10. Impugnatura
11. Perno di sicurezza
12. Vite di arresto per la regolazione dell’incli-
nazione
13. Vite di regolazione per angolo di taglio
obliquo
Fornitura
• Sega troncatrice e sega per tagli obliqui
• Battuta longitudinale
• Staffa di prolungamento
• Morsetto
• Sacco raccoglitore
• Sacchetto con componenti di piccole
dimensioni
• Istruzioni per l’uso
Montaggio
P. 4, punto 3
– Premere leggermente verso il basso
l’impugnatura (10) e mantenerla premuta.
– Estrarre il perno di sicurezza (11).
– Alzare lentamente il braccio dell’utensile.
P. 4, punto 4
– Applicare la battuta longitudinale (5) inse-
rendola sulla staffa di prolunga, come
mostrato in figura, e fissarla con la vite
(14).
– Inserire la staffa di prolungamento (7) fino
all’arresto negli appositi fori e fissare con
le viti (15) in dotazione.
P. 4, punto 5
– Inserire il morsetto (8) in uno degli appo-
siti fori e fissare con una vite (16).
Montare l'apparecchio sul banco da
lavoro
P. 5, punto 6
– Inserire viti adeguate attraverso i fori di
montaggio (17).
– Avvitare l'apparecchio con la tavola.
Montare il sacco raccoglitore
P. 5, punto 7
– Premere il morsetto (18).
– Inserire il sacco raccoglitore (1)
sull’espulsore trucioli o collegare un
impianto aspira-trucioli.
Impostazione dell’arresto mobile
P. 5, punto 8
– Allentare la vite (19).
– Spostare la parte mobile (20) dell’arresto
del pezzo.
– Serrare di nuovo la vite (19).
Quando si lavora con l’apparecchio in-
dossare occhiali protettivi e protezioni
per l’udito.
Indossare una mascherina antipolve-
re per i lavori con forte sviluppo di pol-
vere.
Durante il lavoro con l’apparecchio in-
dossare abiti da lavoro aderenti.
Coprire i capelli lunghi o portare una
retina, se necessario.
Durante il lavoro con l’apparecchio
non indossare guanti protettivi.
Quando si toccano le lame della sega
e materiali ruvidi indossare dei guanti.
Nota: L’aspetto effettivo dell’appa-
recchio potrebbe essere diverso da
quello raffigurato nelle immagini.
PERICOLO! Pericolo di lesioni per
accensione accidentale! Prima di
manutenzionare l’apparecchiatura
staccare la spina.
Nota: Per la lavorazione di grandi
quantità di pezzi si consiglia l’impiego
di un impianto aspira-trucioli.
Nota: Entrambi i lati dell’arresto del
pezzo devono avere esattamente
una distanza di 8 mm dalla lama.
