3. REGULATEUR AUTOMATIQUE QSR4
Description:
QSR est un régulateur automatique à microprocesseurs qui commande l’insertion et la disinsertion des gradins
des condensateurs nécessaires pour rejoindre et garder le cosφ étalloné. L’instrument effectue une mesure à
valeur RMS qui permet le fonctionnement et la visualisation correcte même en présence d’harmonique.
Remarque :
Assurer une bonne liason de terre pour ne pas avoir de problemes de fonctionnement ou des damages.
Verifier l’installation du T.I. : il doit etre sur la phase ( L1 ) que n’aliment pas le regulateur (L2,L3).
Mise sous tension :
A la mise sous tension un controle de bon fonctionnement est effectuée et apparait sur l’afficher la version
du logiciel installé . Après le temps d’initialisation le regulateur est operationnel en fonctionnement “Automatique”.
FONCTIONNEMENT:
Fonctionnement AUTOMATIQUE:
Après la mise sous tension et le reglage, le P.F. est visualisé
sur l’affiche; avec charges inductives effectives (moteurs,
trasformateurs, lampes à décharge, etc.), s’allume “IND” et le
régulateur commande l’insertion de les batteries nécessaire à
la compensation. Si un excés de puissance est crée, s’allume
“ CAP ” et les batteries en excés sont déconnectées.
Le facteur de puissance est correct lorsque “IND” et “CAP” sont
éteintes.
Pour visualiser le batteries inserées, appuyer les touches
[ + ] et [ - ] au même temp: les lignes en haute indiquent
les batteries insérées; répéter l’operation pour revenir à la
visualisation précédente.
Fonctionnement MANUEL:
Appuyer brièvement sur le touche [ SETUP ], le bouton
s’allume et on peut appuyer (pour 25sec.) sur [ + ] pour insérer
une batterie, ou [ - ] pour la désinsertion. En cas d’insertion
s’allume “IND”, en cas de désinsertion s’allume “CAP”. Pendant le fonctionnement manuel les deux voyants IND et
CAP sont éteintes. Pour returne à le fonctionnement automatique, appuyer sur la touche [ SETUP ].
En cas d’interruption d’alimentation électrique, la déconnexion de l’ensemble se fait automatiquement pour raisons
de sécurité.
Programmation
Reglage du C/K :
• appuyer sur la touche [SETUP] pendant 4” le régulateur pour entrer en SET-UP ;
• Choisir
la valeur du C/K qui doit être affichée sur le display avec les touches [ - ] et [ + ] selon le tableau à la
page suivante:
C/K Puissance de la 1
ere
batterie en kvar (C)
2,5 5 6 10 12,5 20 25
C.T.
50/5
0,25 0,50 0,50 1,00
- - -
60/5
0,25 0,50 0,50 1,00 1.00
- -
80/5
0,15 0,33 0,33 0,50 1,00
- -
100/5
0,15 0,25 0,33 0,50 0,50 1,00
-
150/5
0.08 0,15 0,25 0,33 0,50 0,50 1,00
200/5
0,06 0,15 0,15 0,25 0,33 0,50 0,50
250/5
0,05 0,10 0,15 0,25 0,25 0,50 0,50
300/5
0,05 0,08 0,10 0,15 0,25 0,33 0,50
400/5
0,05 0,06 0,08 0,15 0,15 0,25 0,33
500/5
0,05 0,05 0,06 0,10 0,15 0,25 0,25
600/5
0,05 0,05 0,05 0,08 0,10 0,15 0,25
800/5
0,05 0,05 0,05 0,06 0,08 0,15 0,15
• Avec tension de ligne de 220/240 VAC le C/K doit etre doublé
• “-“ valeur du T.I. pas correct

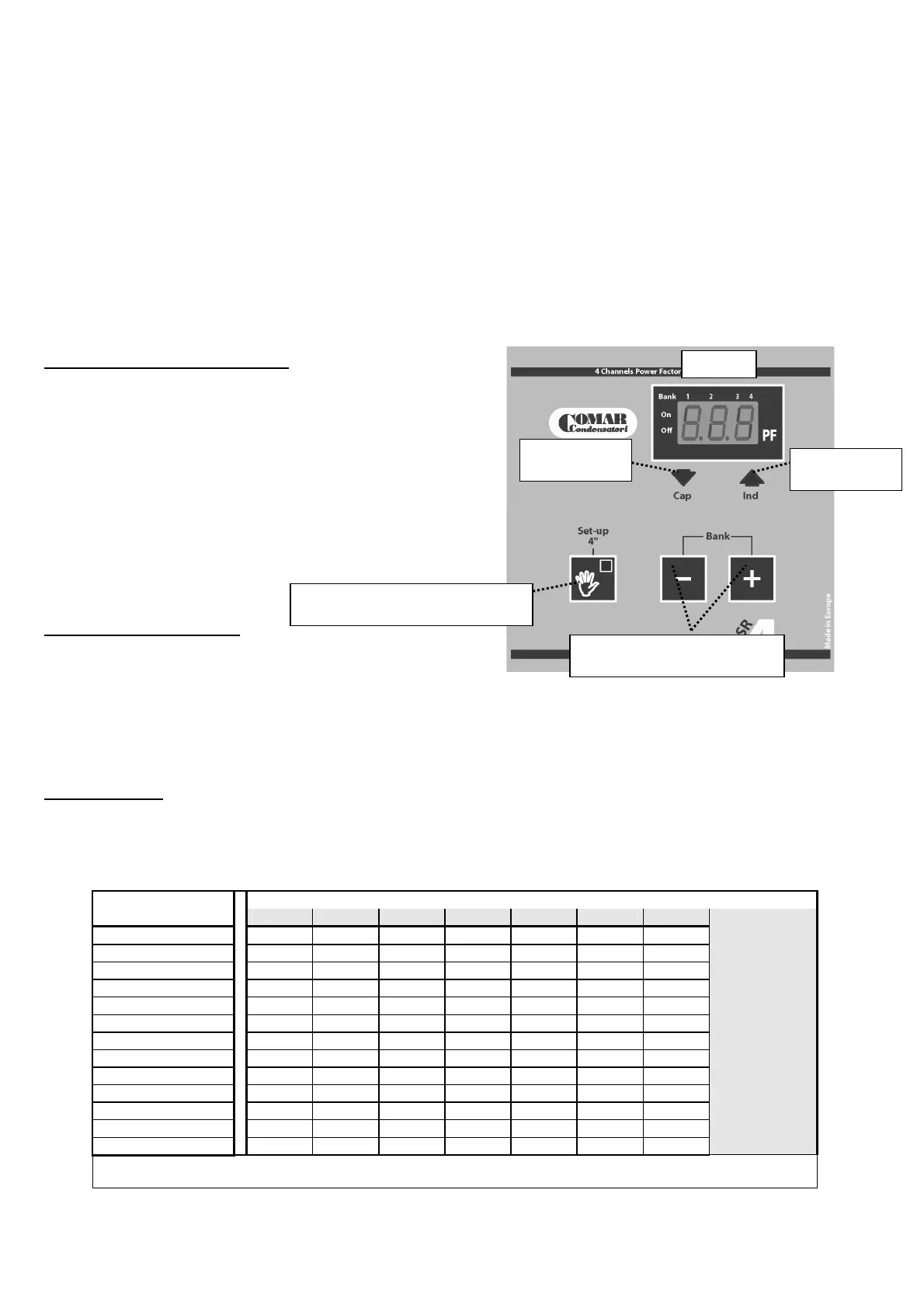

MANUAL control banks, settings,
display operating banks
AUTOMATIC / MANUAL selction button,
parameters programming
Afficheur
LED de-insertion
batteries
LED d’insertion
batteries
