2. INSTALLAZIONE
L’installazione deve essere effettuata, secondo le istruzioni, da personale professionalmente qualificato.
Una errata installazione può causare danni a persone o cose nei confronti dei quali il costruttore non può
essere considerato responsabile.
a. Aprire il rifasatore ed allacciare la rete trifase ai morsetti del sezionatore principale dimensionando i cavi come da
tabella sotto riportata. Proteggere la linea di alimentazione dell'apparecchiatura con fusibili sezionabili o interruttore
automatico appropriato (norma tecnica CEI 64-8, legge 46-90).
b. I tre morsetti d’ingresso del sezionatore sono contrassegnati con le lettere R(L1)-S(L2)-T(L3). Al morsetto
contrassegnato con la lettera R (L1) deve essere derivata la stessa fase su cui viene inserito il T.A. (vedere
figura 1).
c. Il T.A. per il segnale di corrente, deve essere inserito a monte sia di tutto il carico da rifasare sia del
rifasatore stesso. Occorre scegliere il rapporto di trasformazione del T.A. da inserire in linea, in modo da
garantire un segnale amperometrico al secondario compreso tra 0,5÷5A, intervallo di valori necessario ad una
corretta misura del regolatore (vedere scelta del T.A.).
d. Allacciare il circuito secondario del T.A. ai morsetti A-A (K-L) posizionati vicino al sezionatore d’ingresso.
e. Collegare il cavo di terra alla vite di massa.
f. Verificare che il regolatore sia impostato per il funzionamento automatico (vedi paragrafo 3).
g. Regolare il valore del C/K e del cosfi come indicato nelle istruzioni del proprio regolatore (vedi paragrafo 3).
h. Verificare il corretto funzionamento del dispositivo
SEZIONE DEI CAVI
TIPO kvar
10
kvar
12.5
kvar
17.5
kvar
25
kvar
31
kvar
43.5
kvar
50
kvar
62.5
In (A)
14 17 24 35 43 61 70 87
mm
2
6 6 10 16 16 25 35 50

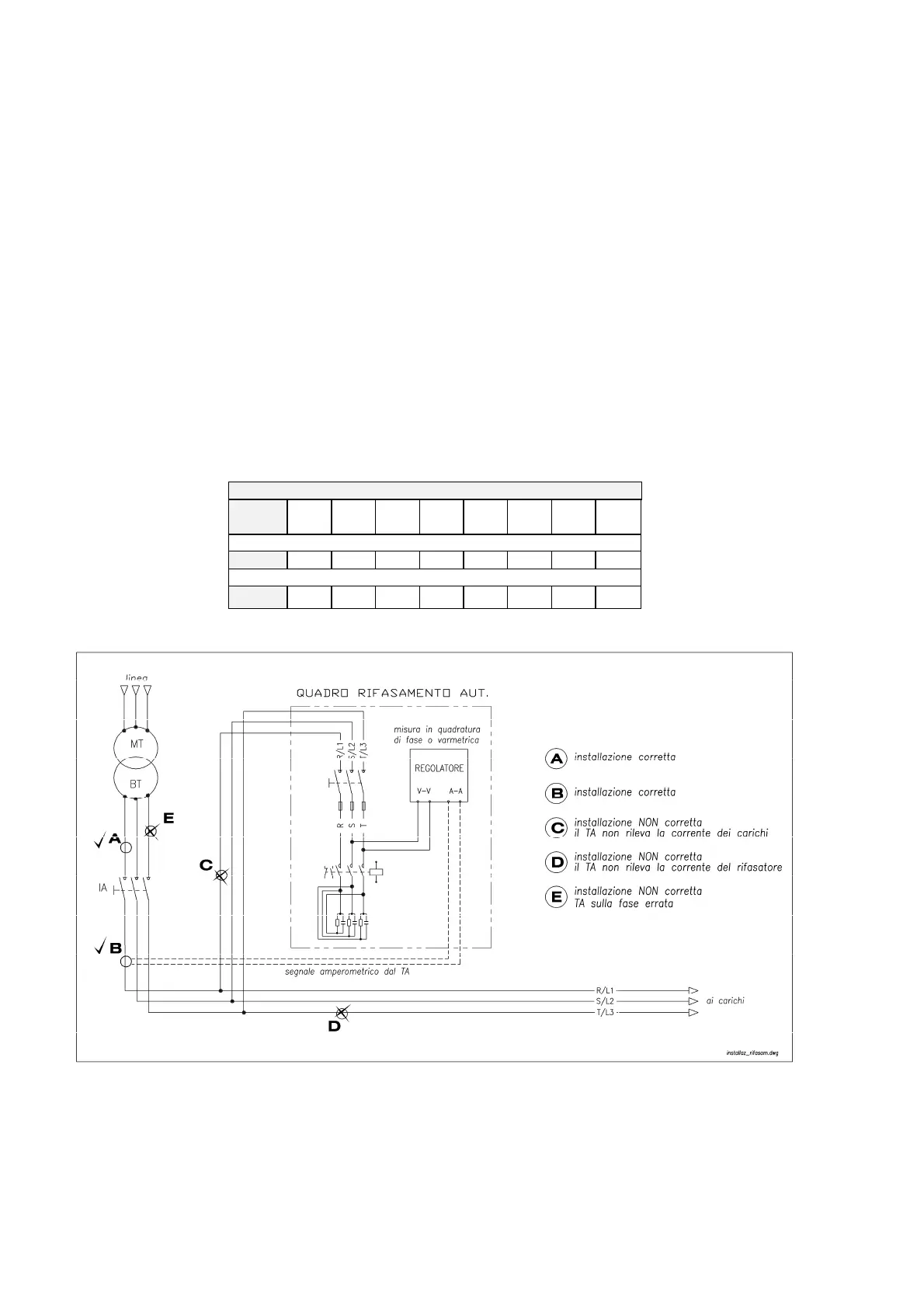

Figura 1. Inserzione del trasformatore amperometrico T.A. ..../5A
