MU02.06 MMM REV.5 11/05
3. REGOLATORE ELETTRONICO QSR4
Principali caratteristiche:
• ampio display a tre cifre, offre una lettura confortevole e facilita le impostazioni.
• esclusivo sistema di misura, funziona anche in presenza d’armoniche.
• potente microprocessore che inserisce o disinserisce fino a 4 batterie per ottenere il P.F. desiderato
• funzione di auto-diagnosi che rivela le anomalie di linea, ed allunga la vita dei condensatori proteggendoli
dai sovraccarichi.
• funzione di “polarità automatica” (il microprocessore adatta autonomamente la modalità di lettura)
che rende superfluo verificare il senso di circolazione della corrente nel secondario T.A.
Funzionamento automatico:
All'accensione, l'apparecchio si trova in
modalità di regolazione automatica ed il P.F. di linea è
visualizzato sul display. Quando vi sono dei carichi induttivi
inseriti, si accende il LED Ind, ed il regolatore comanda
l'inserzione delle batterie di condensatori necessarie.
In caso di sovra-compensazione (eccesso di potenza capacitiva),
si accende il LED Cap ed il regolatore procede al distacco delle batterie eccedenti.
Quando entrambi LED (Ind e Cap) sono spenti, significa che si è raggiunto il P.F. impostato, ed il regolatore mantiene
le batterie eventualmente inserite fino alla successiva variazione del P.F. di linea.
Per visualizzare le batterie inserite a un dato istante, premere contemporaneamente entrambi i tasti [ + ] e [–]
e tenerli premuti fino alla visualizzazione voluta. Ogni batteria è rappresentata da un linea verticale, in alto (On) o in
basso (Off) a seconda della chiusura o meno del contatto di uscita. Per visualizzare nuovamente il P.F. di linea,
ripetere il procedimento
Nota: in seguito ad una interruzione di tensione, l'apparecchio torna in modalità di visualizzazione del P.F.
Funzionamento Manuale:
Premere brevemente il tasto [SETUP] per accendere il relativo led. In questa modalità, si può forzare l'attacco o il
distacco delle batterie agendo sulla tastiera (rispettivamente pulsanti [ + ] o [ – ] ), mentre il display mostra le batterie o
il valore del P.F. di linea misurato, a seconda della selezione attuata.
Tale funzionamento comporta una visualizzazione di carico resistivo (led IND e CAP spenti) e l'apparecchio mantiene
le batterie eventualmente inserite, indipendentemente dal P.F. di linea misurato.
• Per inserire nuove batterie, tenere premuto il tasto [ + ] (il LED Ind si accende).
• Per staccare le batterie inserite, tenere premuto il tasto [ – ] (il LED Cap si accende)
Bisogna attendere il tempo di ritardo (di default è 25 secondi) prima di attuare l’inserzione di una nuova
batteria. Se si procede alla manovra prima che sia trascorso il tempo necessario, l'apparecchio comunque non
inserirà una nuova batteria, proteggendo i condensatori e la linea.
• Per cambiare la visualizzazione dal P.F. alle batterie inserite e viceversa, premere contemporaneamente
entrambi i tasti [ + ] e [ – ] e tenerli premuti fino alla visualizzazione voluta.
• Per tornare al funzionamento automatico premere brevemente il tasto [SETUP].

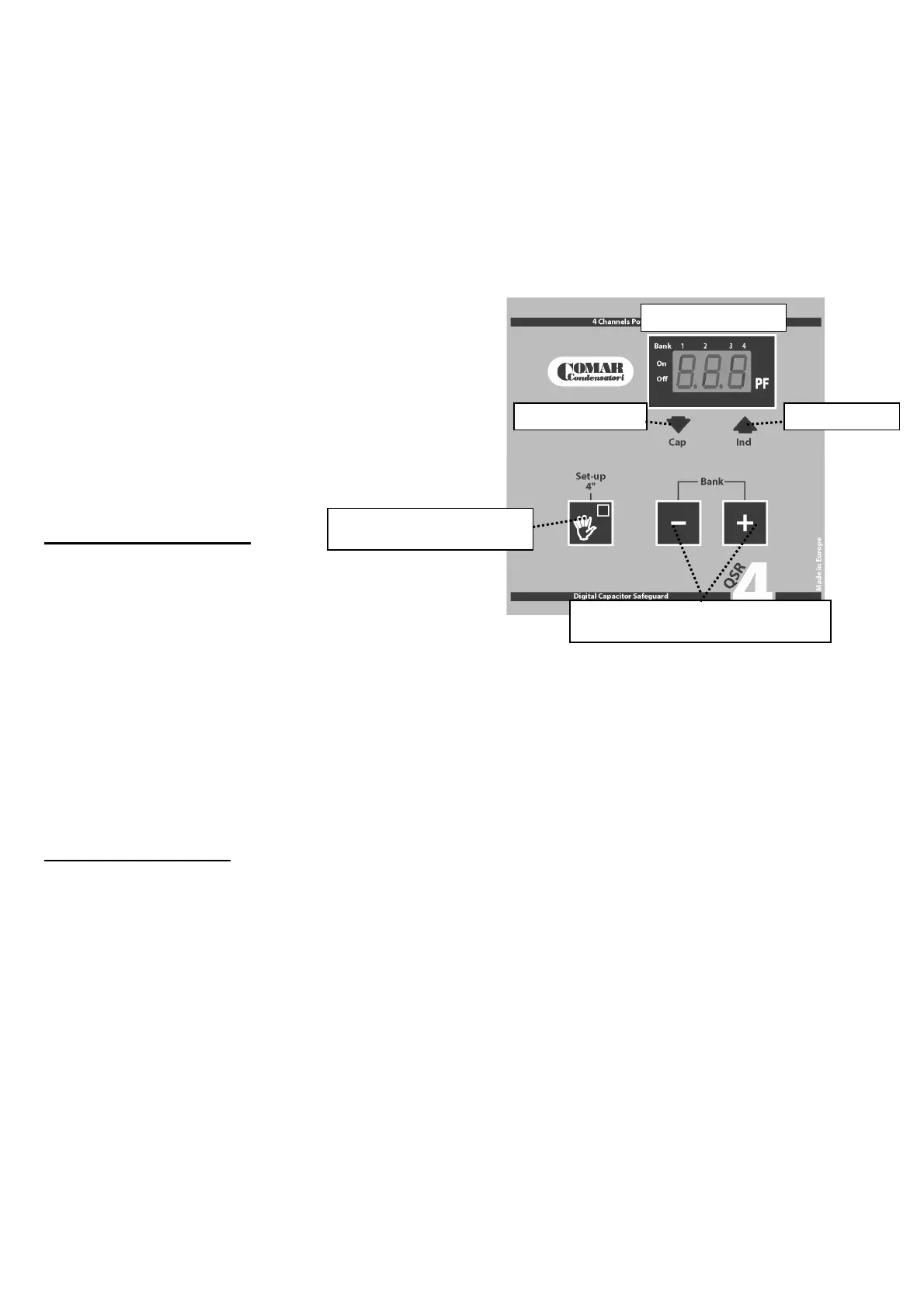

Funz. MANUALE/AUTOMATICO
e PROGRAMMAZIONE
Importante
Un efficiente collegamento a terra è indispensabile per il
regolare funzionamento dell’apparecchio e delle funzioni di
auto-diagnosi. L’omissione di tale collegamento può
danneggiare l’apparecchio e provoca l’immediato
decadimento della garanzia.
Messaggi all’accensione
Viene eseguita un’auto-diagnosi interna, il display mostra
inizialmente il modello dell'apparecchio "GA4" ed in seguito
la versione software installata.
Controllo batterie (MANUALE), regolazione
impostazioni e visualizazzione batterie inserite
Display visualizzazione
Disinserzione batterie Inserzione batterie
