1
6
I
nstallation
A
nschluss an das Stromnetz
Vorschalter
E
in EIN/AUS-Schalter mit einem Kontaktabstand in allen Polen von 3 mm zwischen
den Kontakten kann ebenfalls an die Stromversorgung angeschlossen werden. Die
Verbindungen müssen den geltenden gesetzlichen Anforderungen entsprechen.
Das gelb-grüne Erdungskabel muss nicht von diesem Schalter geregelt werden. Die
Steckdose bzw. der EIN/AUS-Schalter für den Anschluss an die Stromversorgung
muss leicht erreichbar sein, wenn der Ofen installiert und eingesetzt wurde.
!
!
A
lle elektrischen Arbeiten dürfen nur von einem qualizierten und autorisierten
Elektriker durchgeführt werden. In der Stromversorgung sollten keine vorsätzlichen
Veränderungen durchgeführt werden.
D
ie Spannung und die Netzfrequenz sind auf dem Typenschild angegeben. Die Verkabelung und Ver-
drahtung muss in der Lage sein, die maximale elektrische Leistung des Geräts zu tragen. Wenn Sie sich
nicht sicher sind, wenden Sie sich bitte an den Kundenservice oder ähnlich qualiziertes Personal.
Die Steckkonguration muss nach der entsprechenden Norm verbunden oder an einen einpoligen Ausschnitt
(3.0 Mindestversorgung) angeschlossen werden.

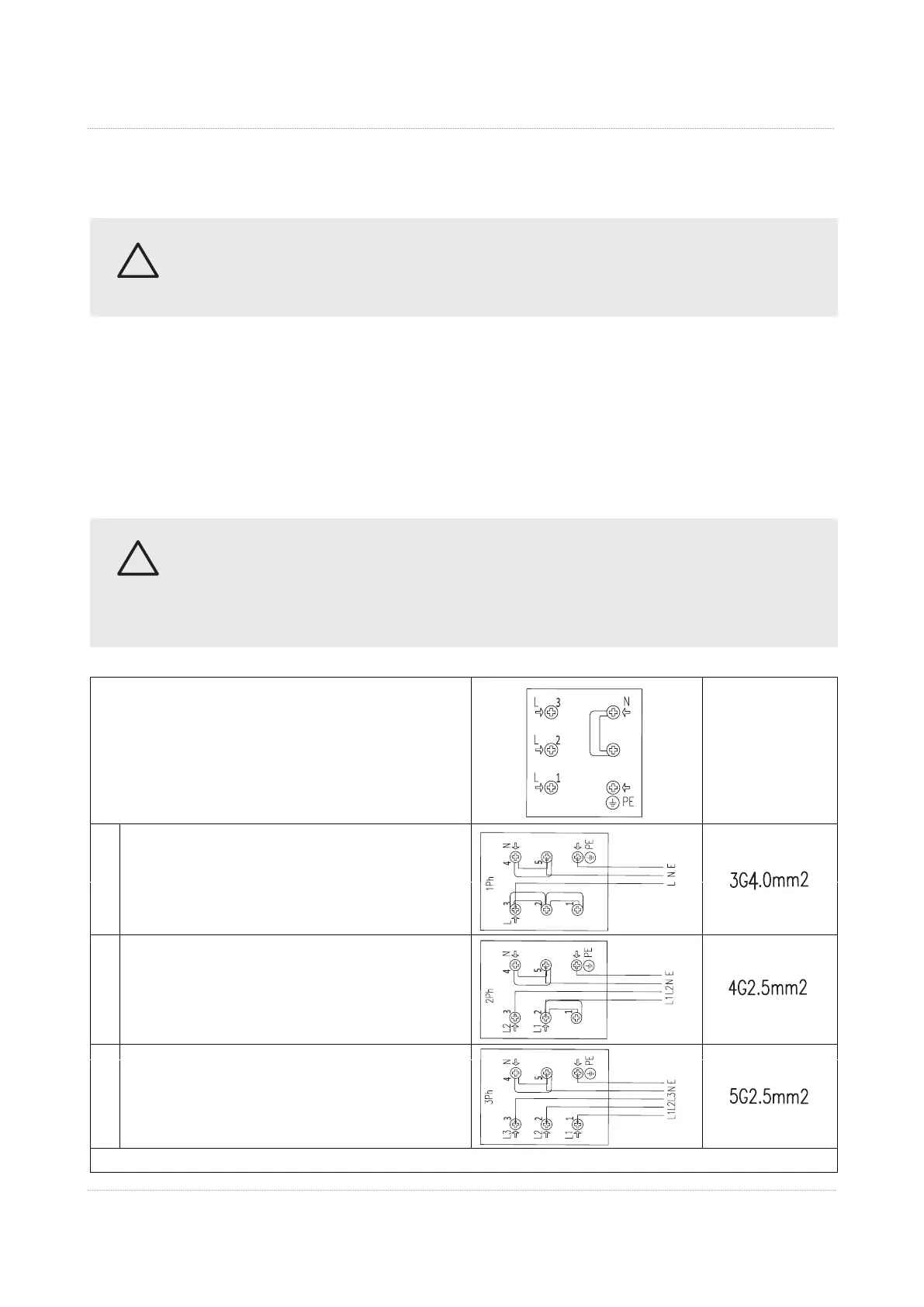

A
nschlussdiagramm
V
orsicht! Spannung der Heizelemente: 230V.
Vorsicht! Bei Vorkommen einer Verbindung zur Erde muss
das Erdungskabel an das PE-Socket angeschlossen sein.
Für 220–240V AC, einphasige Verbindung:
Brückenverbindungen: Sockets 1-2-3 und 4-5, das
Erdungskabel vom Kochfeld zum PE-Socket.
L1, L2, L3 = Phase, N = Neutral, PE = Erdung
Für 220–240V AC, zweiphasige Verbindung:
Brückenverbindungen: Sockets 1, 2-3 und 4-5, das
Erdungskabel vom Kochfeld zum PE-Socket.
Für 220–240V AC, dreiphasige Verbindung:
Brückenverbindungen: Sockets 4-5, Phasenleitungen
an 1,2 und 3. Erdung an 4-5, die Erdungsleitung von
Kochfeld zum PE-Socket.
1
2
3
Empfohlene
Anschlussleitung
