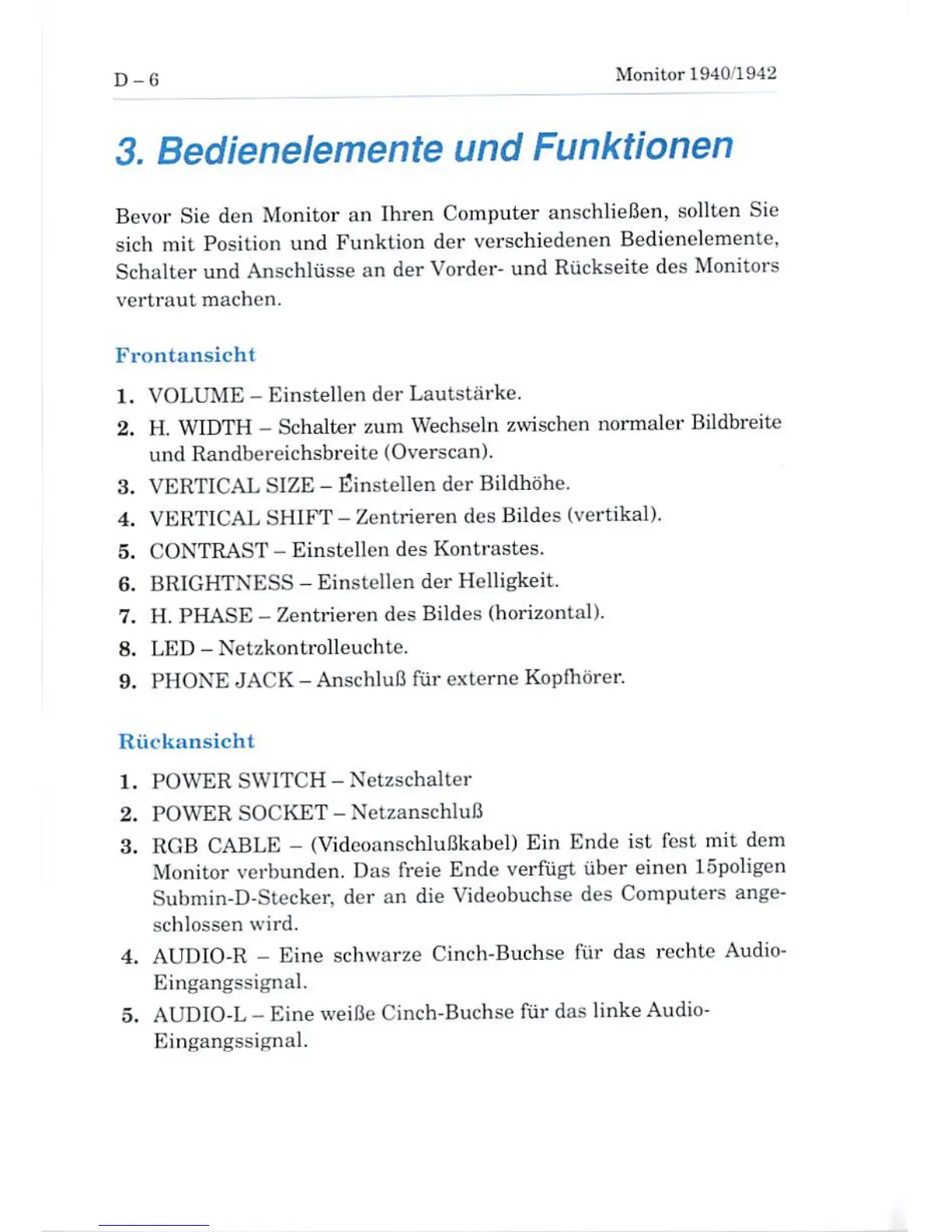

3. Bedienelemente und Funktionen
Bevor Sie den Monitor an Ihren Computer anschliefien, sollten Sie
sich mil Position and Funktion der verschiedenen Bedienelemente.
Schalter und Anschliisse an der Vorder- und Ruckseite des Monitors
verirautmachcn.
Frontansicht
1. VOLUME - Einstellen der Lautstarke,
2. H, WIDTH - Schalter sum Wechseln zmschen normaler BiLdbreite
and Randbereichsbreite {Overscan).
3. VERTICAL SIZE - Sinsteilen der Bildhohe.
4. VERTICAL SHIFT - Zentrieren des Bildes (vertikal).
5. CONTRAST - EinsteUtn des Kontrastes.
6. BRIGHTNESS - Einstellen der Helligkeit.
7. H. PHASE - Zentrieren des Bildes (horizontal).
8. LED - Netzkontrolleuchte.
9. PHONE JACK - AnschluG fur externe Kopfhorer.
Riickansicht
1. POWDER SWITCH - Netzschalter
2. POW^R SOCKET - Netzanschlufl
3. RGB CABLE - (VideoanschluBkabel) Ein Ende 1st fest mit dem
Monitor verbunden. Das Treie Ende verfugt tiber einen lopoligen
Submin-D-Steckor, der an die Viricobuchse des Computers ange-
achloseeB wird.
4. AUDIO-R - Eine selnvarze Cinch-Buchse fur das recbte Audio-
Eingangssi^nal.
5. AUDIO-L - Eine weiBu Cinch-Buchse far das linke Audio-
