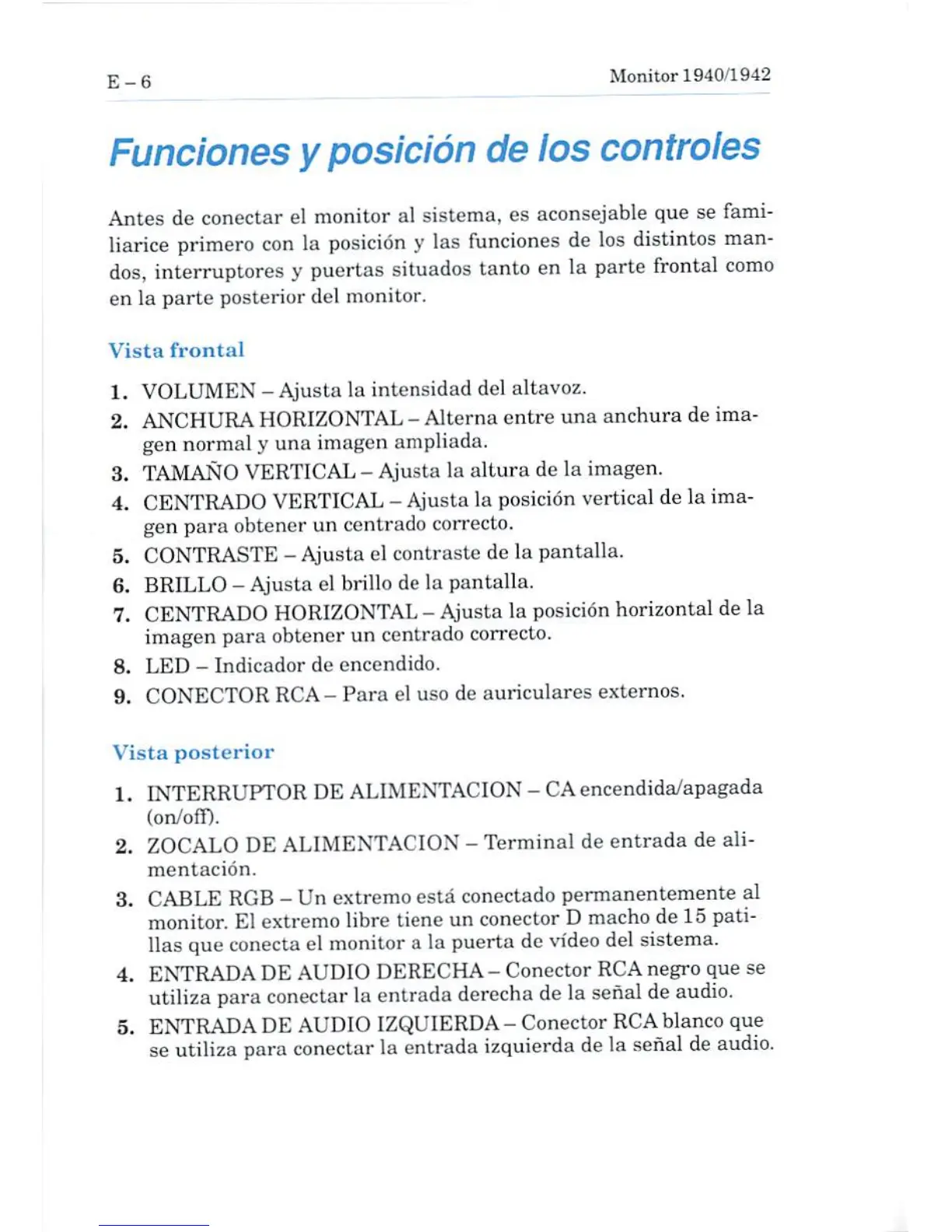

E-6
Monitor
1940/1942
Funciones
y
posicion
de
los
controles
Antes
de
conectar
el
monitor
al
sistema,
es
aconsejable
que
se
fami-
liarice
primero
con
la
posicion
y
las
funciones
de
los
distmtos
man-
dosT
interniptores y
puertas
situados
tanto
en
la
parte
frontal
como
en
la
parte
posterior
del
monitor.
Vista
frontal
1.
VOLUMEN
-
Ajusta
la
intensidad
del
altavoz.
2.
ANCHURA
HORIZONTAL
-
Alterna
entre
una
anchura
de
ima-
gen
normal
y
una
imagen
ampliada.
3.
TAMANO
VERTICAL
-
Ajusta
la
altura
de
la
imagen,
4.
CENTRADO
VERTICAL
-
Ajusta
la
posicion
vertical
de
la
ima
gen
para
obtener
un
cenlrado
correcto.
5.
CONTRASTE
-
Ajusta
cl
contraste
de
la
pantalla.
6.
BRILLO
-
Ajusta
el
brillo
do
la
pantalla.
7.
CENTRADO
HORIZONTAL^
Ajusta
la
posicion
horizontal
de
la
imagen
para
obtencr
un
centrado
correcto.
8.
LED
-
Indicador
de
encendido.
9.
CONECTOR
RCA-
Para
et
uso de auriculares
externos.
Vista
posterior
1.
INTERRL'PTORDEALIMENTACION-CAencendida/apagada
(on/off).
2.
ZOCALO
DE
ALIMENTACION
-
Terminal
de
entrada
de
ali-
mentacion.
3.
CABLE
RGB
-
Un
extremo
esta
conectado
permanentemente
al
monitor.
El
extremo
libre
tiene
un
conector
D
macho
de
15
pati-
llas
que
conecta
el
monitor
a
la
puerta
dc
video
del
sistema.
4.
ENTRADA
DE
AUDIO
DERECHA-
Conector
RCA
negro
que
se
utiliza
para
conectar
la
entrada derecha de
la
senal
de
audio.
5.
ENTRADA
DE
AUDIO
IZQUIERDA
-
Conector
RCA
bianco
que
se
utiliza
para
conectar
la
entrada
izquierda
de
la
serial
de
audio.
