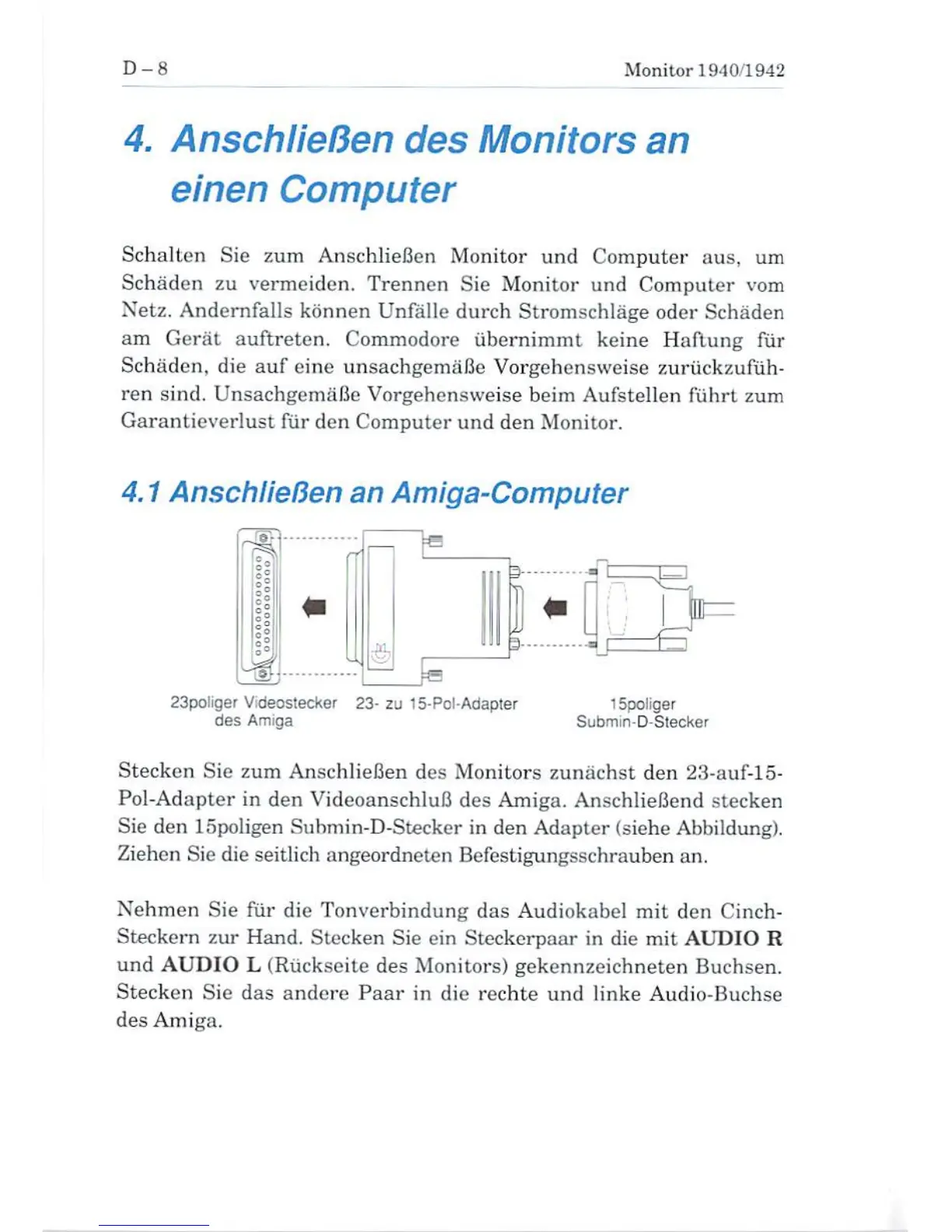

D-8 Monitor 1940/1942
4. Anschliefien des Monitors an
einen Computer
SchaHen Sic zum Anschlieflen Monitor und Computer aus, urn
Schaden zu vermeiden. Trennen Sie Monitor und Computer vom
Xetz. AndernfalU konnen Unfalle durch Stromschlage odcr Schaden
am Geriit auftreten. Commodore ubernimmt keine Haftung fur
Schiiden. die auf eine unsachgema.Be Vorgehonsweise zurUckzuftih-
ren sind. Unsachgcmiific Vorgehensweise beim Aufstellen fuhrt zum
Garantieverlust fur den Computer und den Monitor.
Anschliefien an Amiga-Computer
^
23potiger VideostecKer
de& Amiga
23- zv 15-Pol-Adapter iSpoliger
Submir D Stecker
Stecken Sie zum AnschlieJ^en des Monitors zunfichst den 23-auf-15-
Pol-Adapter in den VideoanschluB des Amiga. Anschliefiend stecken
Sie den lopoiigen Submin-D-Sfceeker in den Adapter (siehe AbbildungJ.
Ziehen Sie die seitlich angeordneten Befestigungsschrauben an.
Nehmen Sie fur die Tonverbindung das Audiakabel mit den Cinch-
Steckern zur Hand. Stecken Sie oin Steckerpaar in die mit AUDIO R
und AUDIO L (Riickseite des Monitors) gekennzcichneten Buchsen.
Stecken Sie das andere Paar in die rechte und linke Audio-Buchse
des Amiga.
