Monitor 1940/1942
D-13

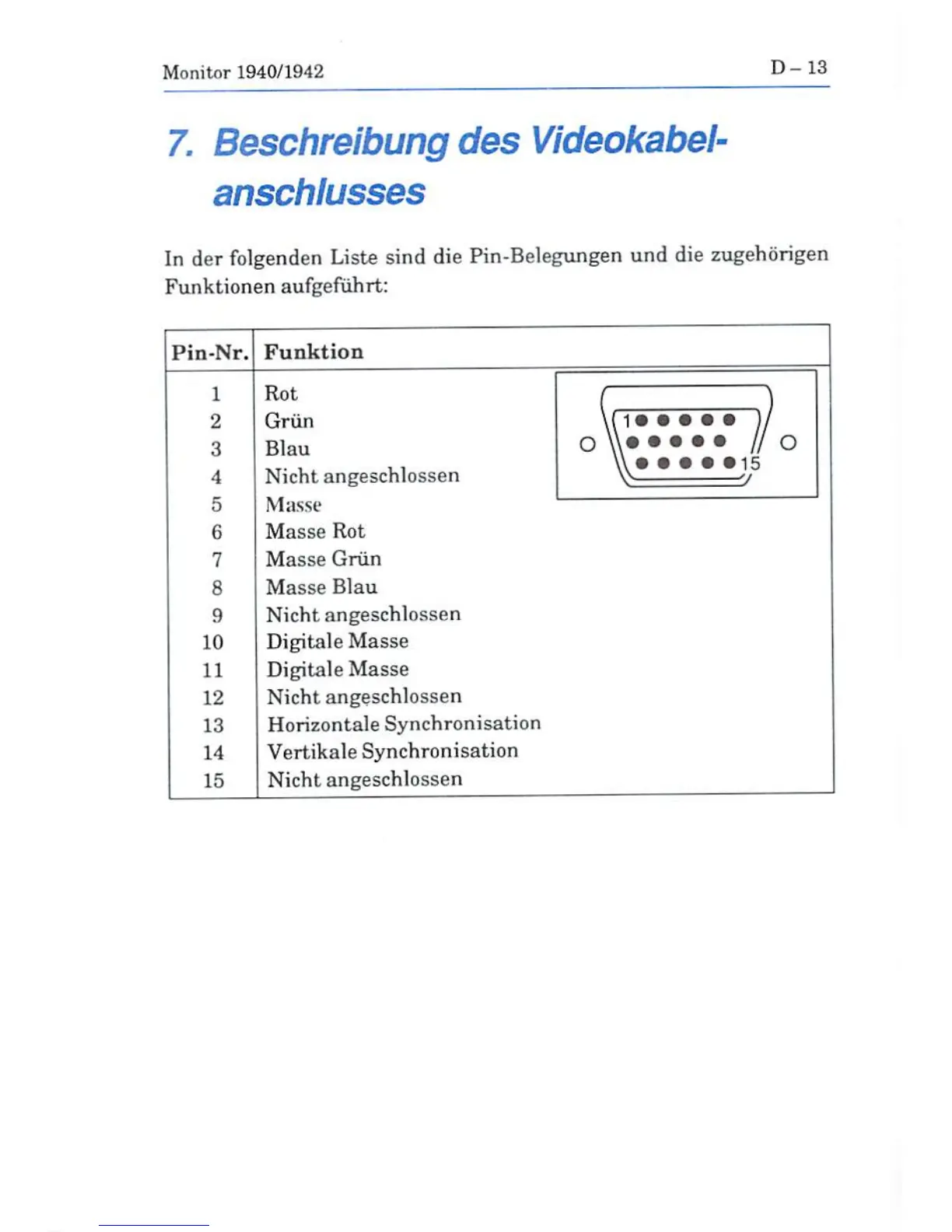

7. Beschreibung des Videokabel-
anschlusses
In der folgenden Liste sind die Pin-Belegungen und die zugehorigen
Funktionen aufgefuhrt:
Pin-Nr.
Funktion
1
2
3
■1
5
6
7
3
9
10
11
12
13
14
15
Rot
Griin
Blau
Nicht angeschlossen
Masse
Masse Rot
Masse Grim
Masse Blau
Nicht angeschlossen
Digitale Masse
Digitale Masse
Nicht angeschlossen
Horizontale Synchronisation
Vertikale Synchronisation
Nicht angeschlossen
