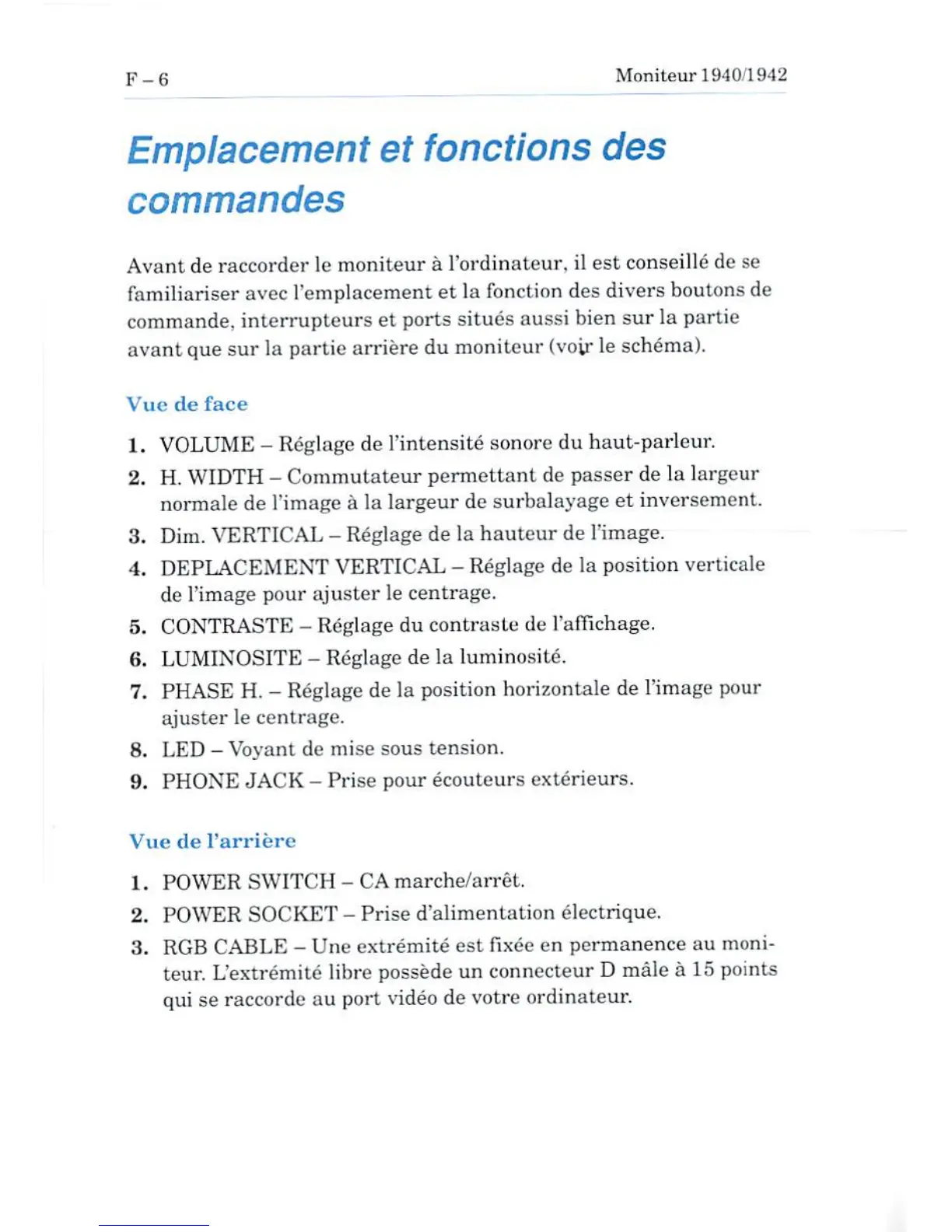

F-6
Moniteur
1940/1942
Emplacement
et
fonctions
des
commandes
Avant
de
raccorder
le
moniteur
a
l'ordinateur.
il
est
conseille
de
se
familiariser
avec
remplacement
et la
fonclion
des
divers
boutons
de
commande.
interrupteurs
et
ports
situes
aussi
bien
sur
la
partie
avant
que
sur
la
partie
arriere
du
moniteur
(voy-
le
schema).
Vuc
de
face
1.
VOLUME
-
Rcglage de
rinlensite
sonore
du
haut-parleur.
2.
H.
WIDTH
-
Commutateur
permettant
de
passer
de
la
largeur
iiormale
de
S*£mage
a
la
largeur
de
surbaiayagc
et
inversement.
3.
Dim.
VERTICAL
-
Reglage
de
la
hauteur
de
Timage.
4.
DEPLACEMENT
VERTICAL
-
Reglage
de
la
position
verticals
de
l'image
pour
ajuster
le
centrage,
5.
CONTRASTE
- Reglage
du
contraste
de
l'affichage,
G.
LUMIXOSITE
-
Reglage
de
la
luminosite.
7.
PHASE
H.
- Rcglage de
la
position
horizontal
de
Timage
pour
ajuster
le
centrage.
8.
LED
-
Voyant
de
mise
sous
tension.
9-
PHONE
JACK
-
Prise
pour
ecouteurs
cxterieurs.
Vue
de
l'arriere
1.
POWER
SWITCH
-
CA
marche/arret.
2.
POWER
SOCKET
-
Prise
d'alimentation
electrique.
3.
RGB
CABLE
-
Une
extremite
est
ftxee
en
permanence
au
moni
teur.
L'extremite
lihre
possede
un
connecteur
D
male
a
15
points
qui
se
raccorde
au
port
video
de
votre
ordinateur.
