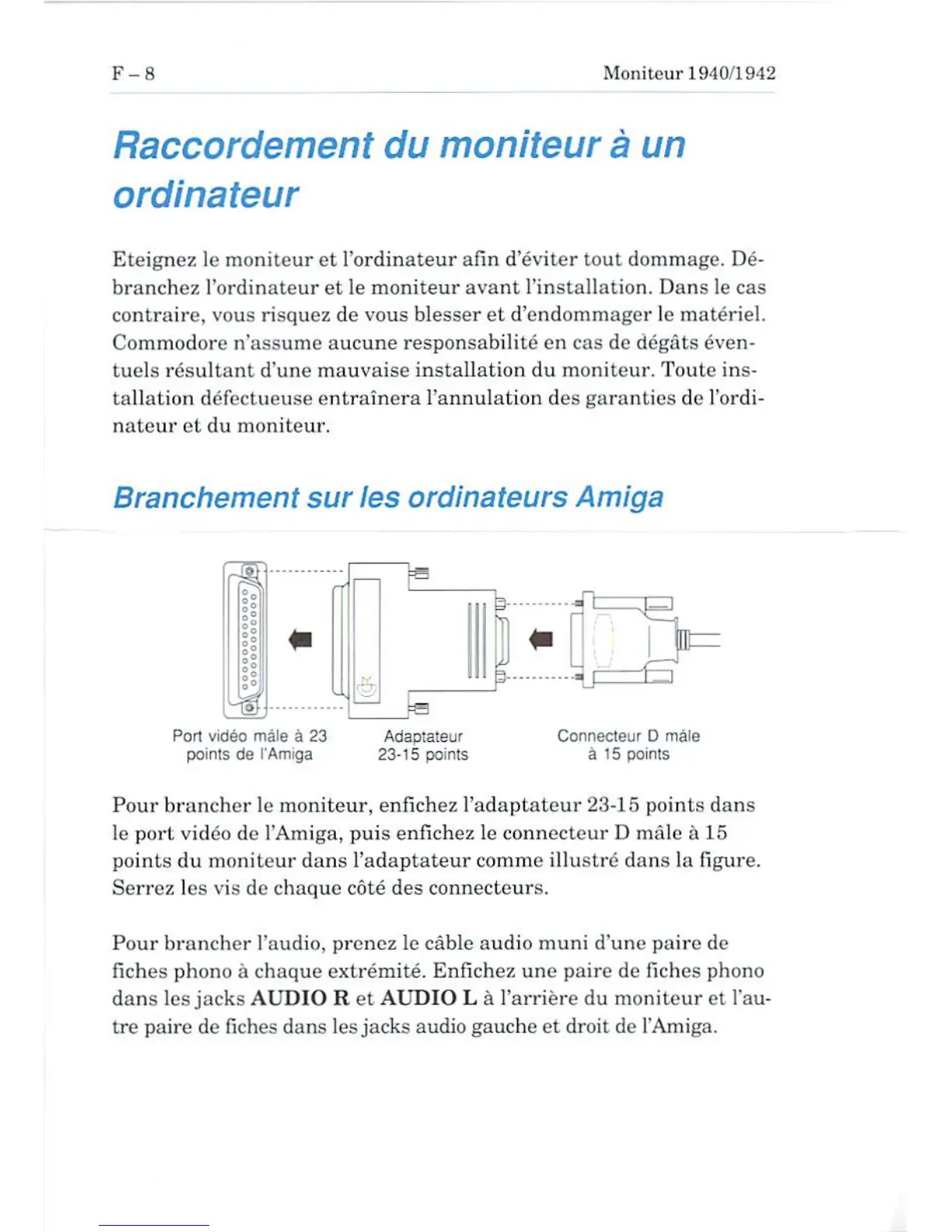

F - 8 Monitcur 1940/1942
Raccordement du moniteur a un
ordinateur
Eteignez le moniteur et l'ordinateur afin d'eviter tout dommage, De-
branchez 1'ordinateur et le moniteur avant I'instailntion. Dans ]e cas
contraire, vous risquez de vous blesser et d'endominager le materiel.
Commodore n'assume aucune responsabilite en cas de degats even-
tuels resultant d'une mauvaise installation du moniteur. Toute ins
tallation defectiieuse entrainera 1'annulation des garanties dc 1'ordi-
nateur at du moniteur.
Branchement sur les ordinateurs Amiga
Pon video male a 23
paints de lAmiga
Adaptateitr
23-15 points
Connecteur D male
a 15 points
Pour brancher le moniteur, enfichez Tadaptateur 23-15 pointK dans
le port video de 1'Amiga, puis enfichez le connecteur D malt; a 15
points du moniteur dans Tadaptateur comme Illusive dans la figure.
Serrez les vis de chaque cote des conneuteurs.
Pour brancher I'autiio, prenez le cable audio muni d'une pairc dc
flches phono a chaque extremite. Enfichez une paire de fiches phono
dans les jacks AUDIO R et AUDIO L a 1'arriere du moniteur et Tau-
tre paire de fiches dans les jacks audio gauche et droit de l'Amiga.
