Commodore 1940 - Page 58

E-S Monitor 1940/1942

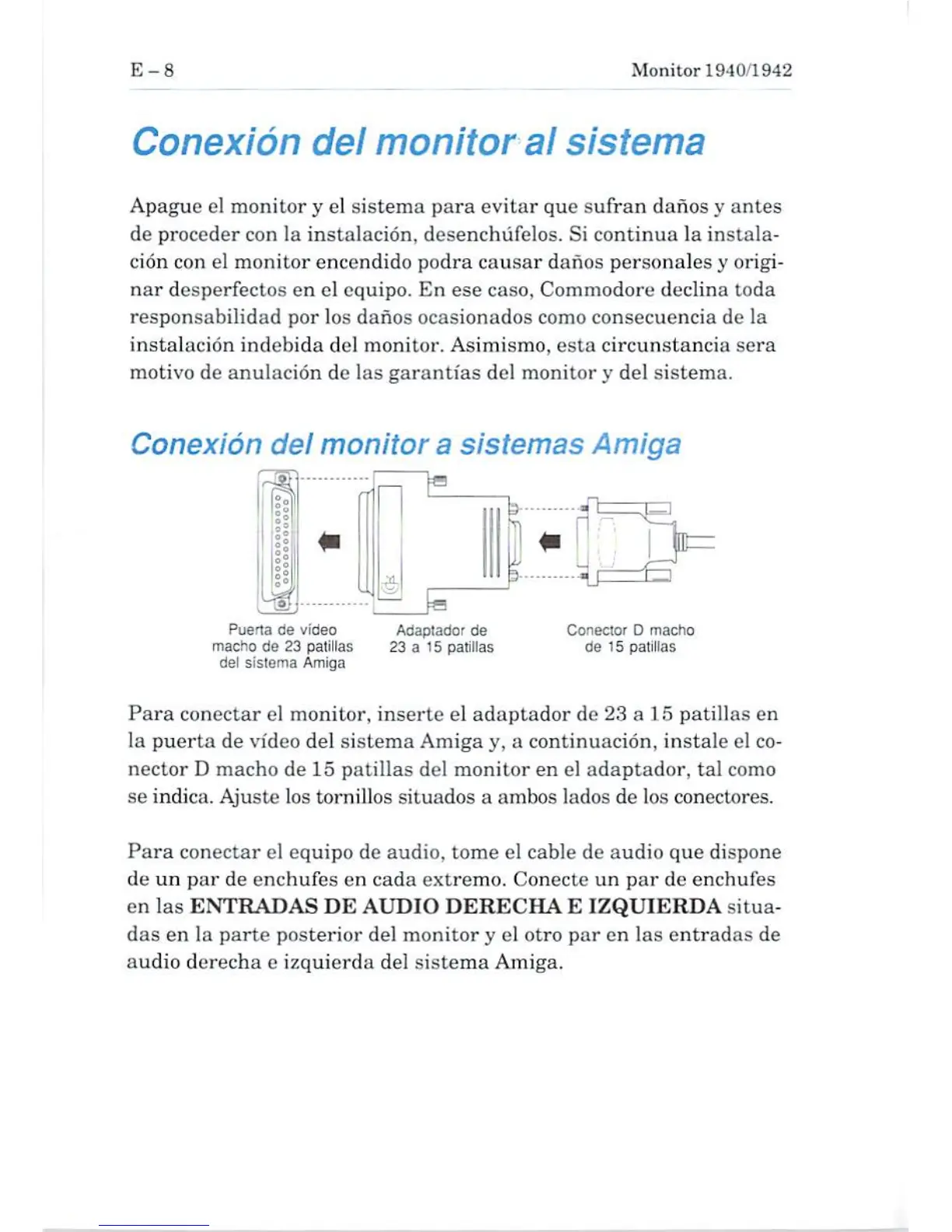

Conexion del monitor al sistema
Apague el monitor y el sistema para evitar que sufran dafios y antes
do proceder con la instalacion, desenchiifelos. Si continua la instala-
cidn con el monitor encendido podra causar danos pcrsonales y origi-
nar desperfecLos en cl cquipo. En ese caso, Commodore declina toda
responsahilidad por las danos ocasionados como consecuencia de la
instaladon indebida del monitor Asimismo> eyta circunstancia sora
motivo cte anulacion de las garantias del monitor y del sistema.
Conexion del monitor a sistemas Amiga
Puerta de video
macho de 23 patilias
del sisietna Amiga
Adaptatior de
23
a 15 patifias
Corrector 0 macho
de 15 patilias
Para conectar el monitor, inserte el adaptador de 23 a 1 a patiltas en
la puerta de video del sistema Amiga y, a continuacidn, instale el co-
nector D macho de 15 patilias del monitor en el adaptador, tal como
se indica. AjusLe los tornillos situados a ambos lados de los conectores.
Para conectar el equipo de audio, tome el cable de audio que dispone
de un par de enchufes en cada extremo. Coneetc un par dc cnchufes
en las ENTRADAS DE AUDIO DERECHAE IZQUIERDA situa-
das en la parte posterior del monitor y el otro par en las entradaa de
audio derecha c izquicrda del sistema Arnica.
