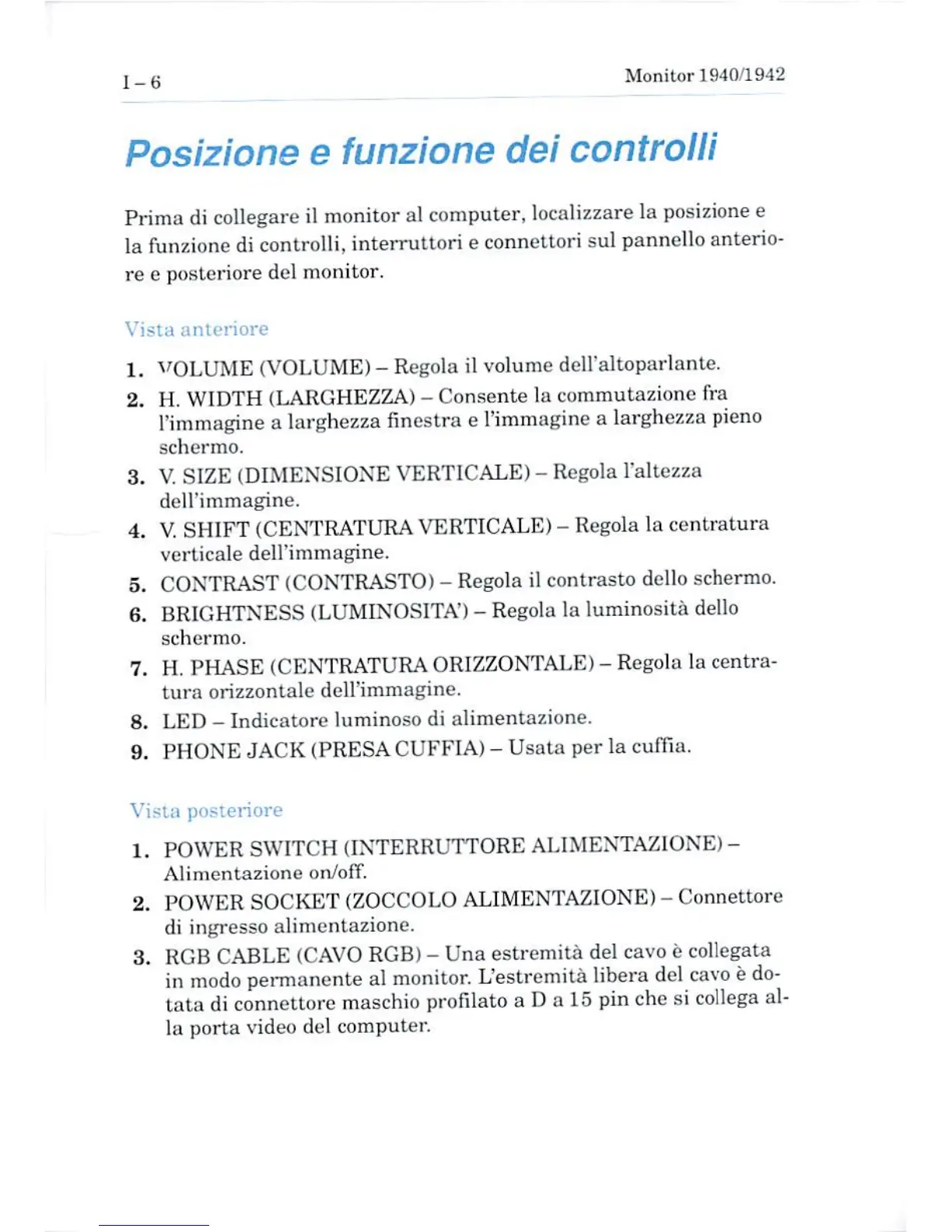

1-6
Monitor
1940/1942
Posizione
e
funzione
dei
controlli
Prima
di
collegare
il
monitor
al
computer,
lucalizzare
la
posiztone
e
la
funzione
di
controlli,
intemittori
e
connettori
sul
pannello
anterio-
re
c
posteriore
del
monitor.
Vista
anteriore
1.
VOLUME
(VOLUME)
-
Regola
il
volume
delTaltoparlante.
2.
H.
WIDTH
(LAKGHEZZA)
-
Consente
la
commutazionc
fra
rimmsgine
a
Urgheaza
finestra
e
Pimmagine
a
larghezza
pieno
schermo.
3. V.
SIZE
(DLMENSIONE
VERT1CALE)
-
Regola
Talte^za
delFimanagino.
4. V.
SHIFT
(CENTRATURA
VERTICALE)
-
Regola
la
centratura
verticale
dell'immagine.
5.
CONTRAST
(CONTRASTS
-
Regola
il
contrasto
dello
schermo.
6.
BRIGHTNESS
(LUMINOSITA')
-
Regola
la
himinosita
dello
schermo.
7.
H.
PHASE
(CENTRATURA
ORIZZONTALEI
-
Regola
la
centra
tura
orizzontale
deirimmagine.
8.
LED
-
Indicator*?
luminoso
di
alimentazione.
9.
PHONE
JACK
(PRESA
CUFFIA)
-
Usata
per
la
cuffia.
Vista
posteiiore
1.
POWER
SWITCH
(INTERRUTTORE
ALIMENTAZ1ONE3
-
Alimentazionc
on/oiT.
2.
POWER
SOCKET
(ZOCCOLO
ALIMENTAZIONE)
-
Connettore
di
ingres50
alimentazione.
3.
RGB
CABLE
(CAVO
RGH)
-
Una
estremita
del
cavo
e
coltegata
in
modo
permanente
al
monitor.
Uestremita
libera
del
cavo
e
do-
tata
di
connettore
maschio
profilato
a
D
a
15
pin
che
si
collega
al
ia
porta
video
del
computer.
