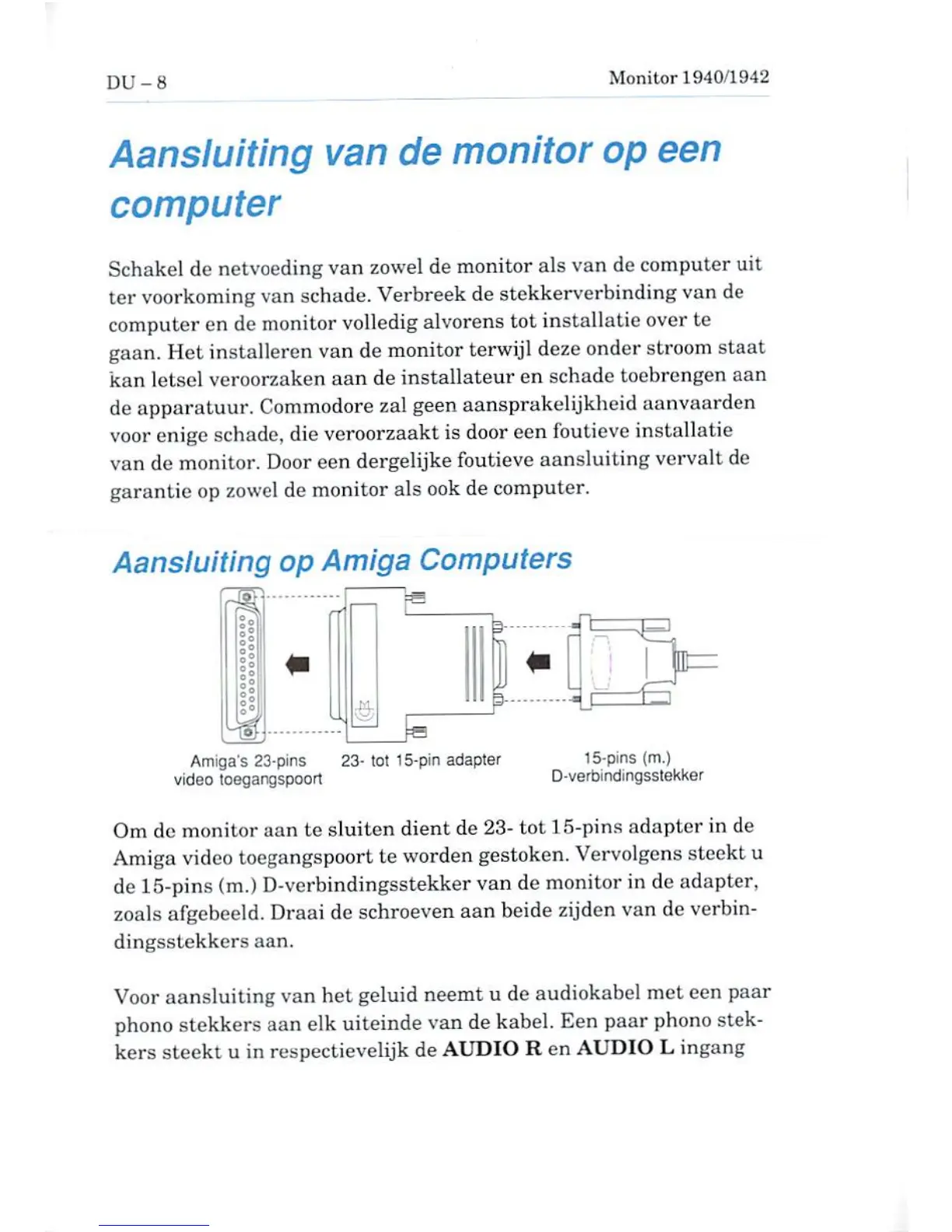

DU-8
Monitor 1940/1942
Aansluiting van de monitor op een
computer
Schakel de netvoeding van zowel de monitor als van de computer uit
ter voorkoming van schade. Verbreek de stckkerverbinding van de
computer en de monitor volledig alvorens tot installatie over te
gaan. Het instaileren van de monitor terwijl deze onder stroom staat
kan letsel vcroorzaken aan de installateur en schade toebrengen aan
de apparatuur. Commodore zal geen aansprakelijkheid aanvaarden
voor enige schade, die veroorzaakt is door een foutieve installatie
van de monitor. Door een dergelijke foutieve aansluiting vervalt de
garantie op zowel de monitor als ook de computer.
Aansluiting op Amiga Computers
Amiga's 23-pins
video toegangspoort
23- lot 15-pin adapter
15-pins (m.)
D-verbmdingsstekker
Om de monitor aan te sluiten dient de 23- tot 15-pins adapter in de
Amiga video toegangspoort te worden gestoken. Vervolgens steekt u
de 15-pins (m.) D-verbindingsstekker van de monitor in de adapter,
zoals afgebeeld. Draai de schroeven aan beide zijden van de verbin-
dingsstekkers aan.
Voor aansluiting van het geluid neemt u de audiokabel met een paar
phono stekkers aan elk uiteinde van de kabel. Een paar phono stek-
kers steekt u in respectievelijk de AUDIO R en AUDIO L ingang
