Commodore 1940 - Page 95

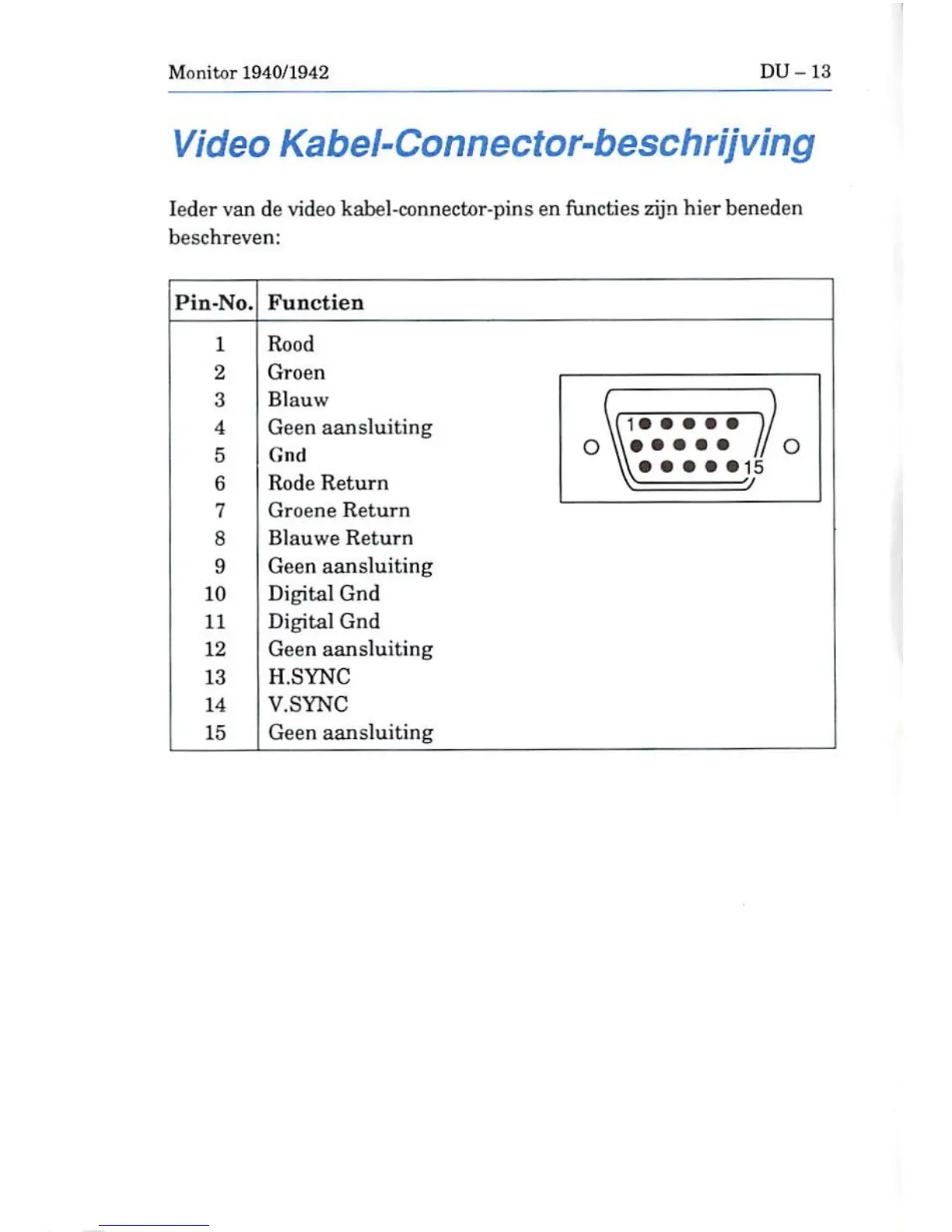

Monitor 1940/1942
DU-13
Video Kabel-Connector-beschrijving
leder van de video kabel-connector-pins en fiincties zijn hierbeneden
beschreven:
Pin-No.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Functien
Rood
Groen
Blauw
Geen aansluiting
Gnd
Rode Return
Groene Return
Blauwe Return
Geen aansluiting
Digital Gnd
Digital Gnd
Geen aansluiting
H.SYNC
V.SYNC
Geen aansluiting
( )
