Instalação
Antes de instalar seu monitor, coloque-o em um local adequado e bem ventilado próximo ao seu
computador, assegure-se que a alimentação de seu computador e outros periféricos está desligada e,
faça o seguinte:

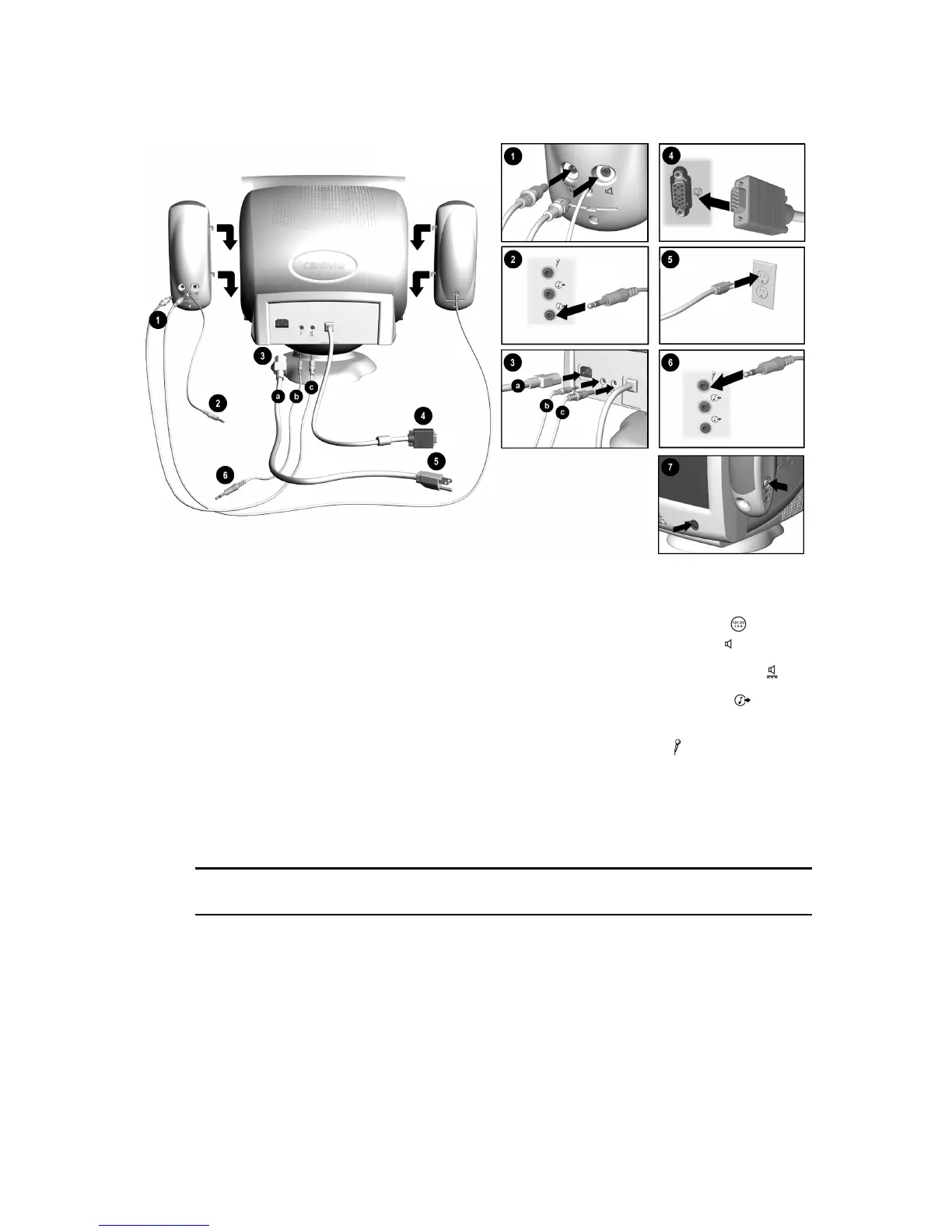

1. Insira o cabo de alimentação do alto-falante 1 na parte traseira do alto-falante direito
. Insira o
conector do alto-falante esquerdo no soquete na parte traseira do alto-falante direito
.
2. Insira a outra ponta do cabo de alimentação do alto-falante 3
c
cc
c
na parte traseira do monitor
.
3. Conecte o conector verde limão do alto-falante direito 2 ao soquete de saída de áudio
na parte
traseira de seu computador.
4. Conecte a extremidade rosa do cabo do microfone no soquete de microfone
no painel traseiro
de seu monitor 3
b
bb
b
, então, conecte a outra extremidade do cabo no conector do microfone no
painel traseiro de seu computador 6.
5. Conecte o cabo de sinal do monitor da parte traseira do monitor no soquete azul na parte traseira
do computador 4. Aperte os parafusos na extremidade do conector.
IMPORTANTE:
Assegure-se que o cabo de sinal esteja alinhado com o conector de 15-pinos. Não force o
cabo no conector, senão o cabo de sinal poderá ser danificado.
( Instruções de instalação continuam na próxima página. )
