Heat pump pool heater _8

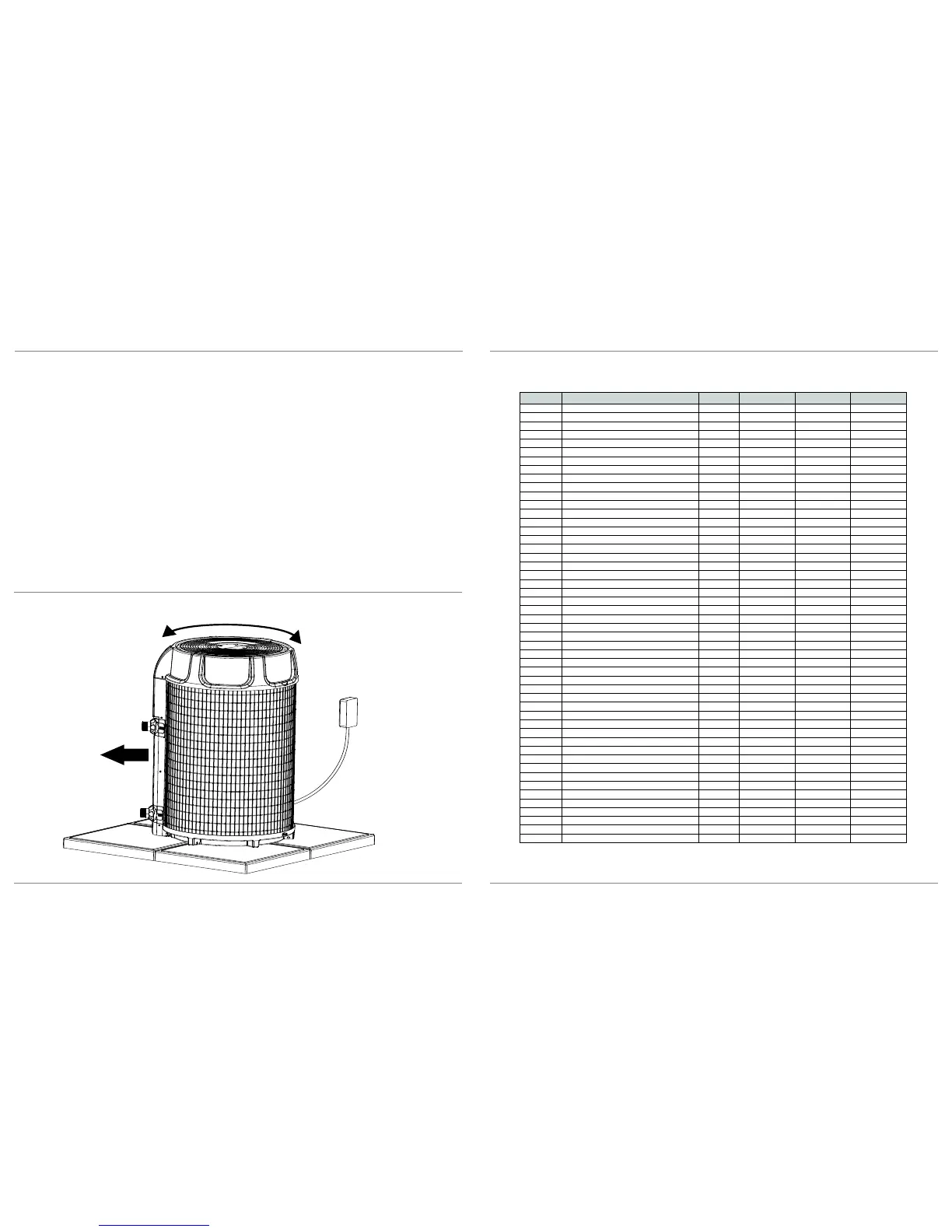

HEAT PUMP POOL HEATER INSTALLATION
Bomba de calor eléctrica de bajo consumo _63
Determining Optimum Location
Choose a location where the noise of the heat pump when running and the discharged air do not disturb any neighbors.
Install the Pool Heat Pump Heater unit on a flat, stable surface that can support its weight and does not generate any
unnecessary noise and vibration.
Clearance
Choosing the location of your heat pump is very important. You should install it as close as possible to the filter system.
You should obey the clearance distances around the heat pump that are given in the drawing below.
Level Placement
We recommend that you install your heat pump on a solid base, for example two concrete tiles. Four (4) rubber pads
(absorbent pads) are provided to lessen the transfer of vibrations. (See drawing below.)
If the pipes are buried over a distance greater than 2 metres, they should be insulated to avoid a significant loss of energy.
91 cm or more
Open field with no obstacles
PIEZAS DE RECAMBIO
N.° de pieza Descripción Cant. 50HPCA-E 80HPCA-E 100HPCA-E
1
Caja del intercambiador de calor
1
P10120 P10120 P10120
2 Rejilla del evaporador 1 P10473 P10146 P10146
3 Montaje de pared izquierdo 1 P10475 P10142 P10142
4 Montaje de pared derecho 1 P10476 P10141 P10141
5 Cubierta 1 P10147 P10147 P10147
6 Rejilla del ventilador 1 P10148 P10148 P10148
7 Base 1 P10144 P10144 P10144
8 Caja para conexiones eléctricas 1 P10793 P10793 P10793
9 Cubierta para la caja de conexiones 1 P10794 P10794 P10794
10 Cubierta de compartimiento eléctrico 1 P10150 P10150 P10150
11 Compartimiento eléctrico 1 P10149 P10149 P10149
12 Transformador de calor 1 P30125 P30146 P30146
47 Panel frontal (válvulas) 1 P10474 P10143 P10143
14 Pozo en titanio 1 P30024 P30024 P30024
15 Tubo de cobre (sensor) 1 P30025 P30025 P30025
16 Sensor de temperatura 1 P30026 P30026 P30026
17 Ayuda(Motor / Ventilador) 1 P10493 P10493 P10493
18 Motor / Ventilador 1 P30129 P30130 P30130
19 Tubo flexible 1 P30126 P30064 P30064
20 Conexión 2 P30081 P30081 P30081
21 Compresor 1 P30105 P30106 P30107
22 Insonorizador 1 P30034 P30035 P30035
23 Válvula de expansión termostática 1 P30036 P30037 P30038
24 Distribuidor 1 P30039 P30040 P30127
25 Filtro secador 1 P30149 P30149 P30149
26 Interruptor de baja presión 1 P30043 P30043 P30043
27 Interruptor de alta presión 1 P30044 P30044 P30044
28 Evaporador 1 P30128 P30070 P30071
29 Tornillo (termostato digital) 2 P30047 P30047 P30047
30 Termostato digital 1 P30142 P30142 P30142
31 Panel al lado (termostato digital) 1 P10118 P10118 P10118
32 Puerta (termostato digital) 1 P10117 P10117 P10117
33 Motor(es) del ventilador del condensador 1 P30153 P30154 P30154
34 Contactor 1 P30049 P30049 P30049
35 Conectador eléctrico 1 P30050 P30050 P30050
36 Interruptor de presión del agua 1 P30051 P30051 P30051
37 Bloque de terminales (4 entradas) 1 P30052 P30052 P30052
38 Conectador de puesta a tierra 1 P30053 P30053 P30053
39 Transformador 208-230 V / 24 V 1 P30054 P30054 P30054
40 Clip 1 o 2 P30055 P30055 P30055
41 Capacitor contínuo (compresor) 1 P30056 P30117 P30058
42 Capacitor de arranque (compresor) 1 N/A N/A N/A
43 Relé 1 N/A N/A N/A
44 Bloque de terminales (3 entradas) 1 P30124 P30124 P30124
45 conector "Rotalock" (Parte #1 - Cobre) 2 P30131 P30131 P30131
46 Teflon anillo (Parte #2 - Teflon) 2 P30132 P30132 P30132
47 conector "Rotalock" (Parte #3 - Titanio) 2 P30133 P30133 P30133
48 Válvula de inversión 1 P30151 P30152 P30152
49 Sensor de temperatura de descongelación 1 P30140 P30140 P30140
50 Puerta de acceso al compartimiento eléctrico 1
P10339 P10339 P10339
