Bomba de calor eléctrica de bajo consumo _54 Heat pump pool heater _17
INSTALACIÓN DE LA BOMBA DE CALOR
91 cm o más
Campo abierto sin obstáculos
Elección de la ubicación óptima
Elija un lugar donde el ruido del aparato y el aire que expulsa no molesten a sus vecinos.
Instale la bomba de calor sobre una superficie plana y estable que pueda sostener el peso del aparato y que no produzca
ruidos ni vibraciones superfluas.
Espacio libre
La elección de la ubicación de la bomba de calor es muy importante. La bomba debe instalarse lo más cerca posible del
sistema de filtración.
El espacio que debe quedar libre alrededor de la bomba de calor tiene que ajustarse a las dimensiones del dibujo que
aparece abajo.

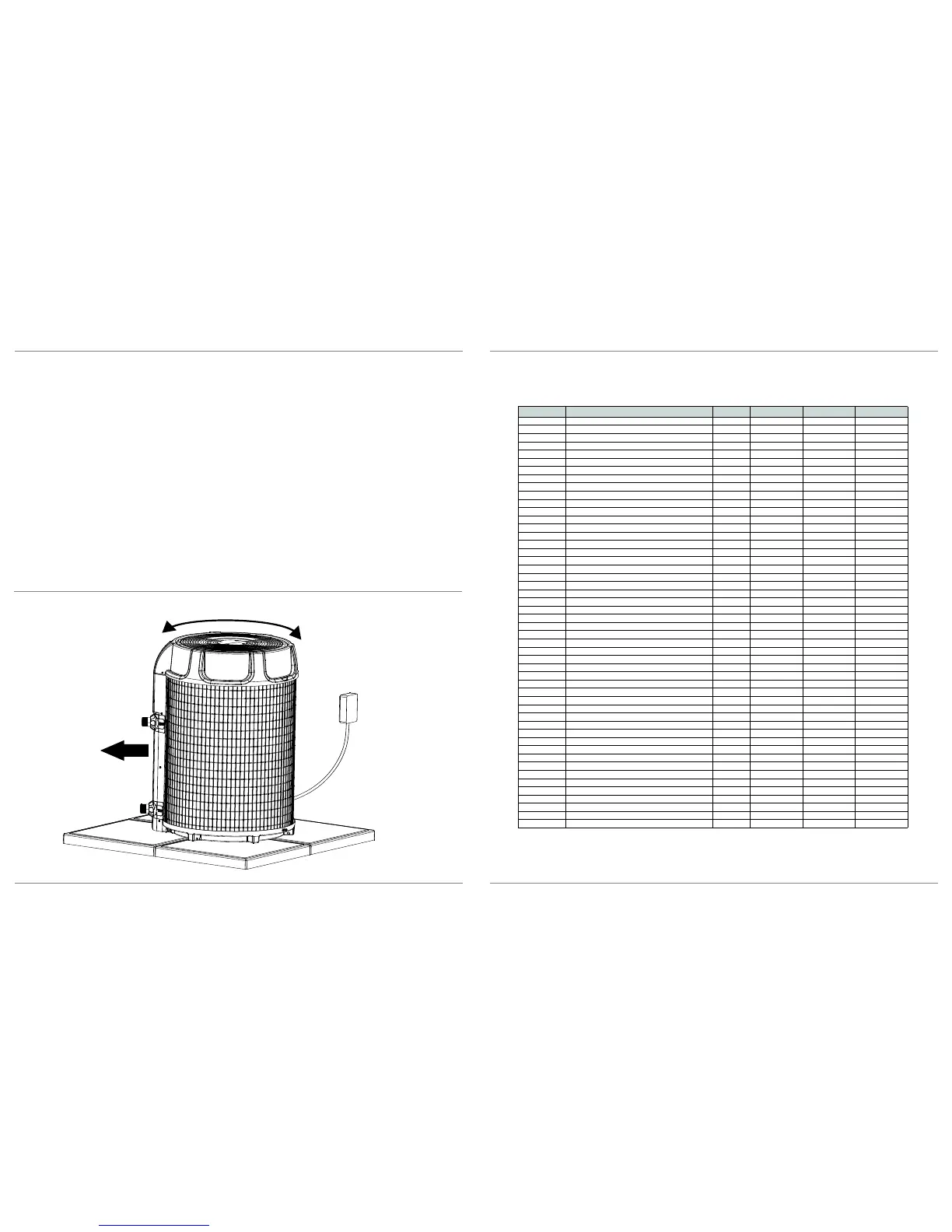

Base de instalación
Le aconsejamos que instale el aparato sobre una base sólida, como dos losas de hormigón. El aparato viene con 4
almohadillas de caucho absorbentes para reducir la transferencia de vibraciones. (Véase la ilustración de abajo)
Si la tubería está enterrada sobre una distancia mayor de 2 metros, éstas deben estar aisladas para evitar una
considerable pérdida de energía.
REPLACEMENT PARTS GUIDE
Part N.° Description Qty 50HPCA-E 80HPCA-E 100HPCA-E
1 Heat exchanger brackets 1 P10120 P10120 P10120
2 Evaporator screen 1 P10473 P10146 P10146
3 Left wall mount 1 P10475 P10142 P10142
4 Right wall mount 1 P10476 P10141 P10141
5 Top cover 1 P10147 P10147 P10147
6 Fan screen 1 P10148 P10148 P10148
7 Base 1 P10144 P10144 P10144
8 Electric connection box 1 P10793 P10793 P10793
9 Electric connection box cover 1 P10794 P10794 P10794
10 Electric compartment cover 1 P10150 P10150 P10150
11 Electrical compartement box 1 P10149 P10149 P10149
12 Heat exchanger 1 P30125 P30146 P30146
13 Front panel 1 P10474 P10143 P10143
14 Titanium well 1 P30024 P30024 P30024
15 Copper pipe (sensor) 1 P30025 P30025 P30025
16 Water temperature sensor 1 P30026 P30026 P30026
17 Bracket (Motor / Fan) 1 P10493 P10493 P10493
18 Motor / Fan 1 P30129 P30130 P30130
19 Flexible cable duct 1 P30126 P30064 P30064
20 Liquidtight connector 2 P30081 P30081 P30081
21 Compressor 1 P30105 P30106 P30107
22 Insulation 1 P30034 P30035 P30035
23 Thermostatic expansion valve 1 P30036 P30037 P30038
24 Distributor 1 P30039 P30040 P30127
25 Filter - drier 1 P30149 P30149 P30149
26 Low pressure switch 1 P30043 P30043 P30043
27 High pressure switch 1 P30044 P30044 P30044
28 Evaporator 1 P30128 P30070 P30071
29 Screws (digital thermostat) 2 P30047 P30047 P30047
30 Digital thermostat with defrost function 1 P30142 P30142 P30142
31 Side panel (digital thermostat) 1 P10118 P10118 P10118
32 Door (digital thermostat) 1 P10117 P10117 P10117
33 Capacitor (motor / fan) 1 P30153 P30154 P30154
34 Contactor 1 P30049 P30049 P30049
35 Electric connector 1 P30050 P30050 P30050
36 Water pressure switch 1 P30051 P30051 P30051
37 Terminal block (4 ways) 1 P30052 P30052 P30052
38 Ground lug 1 P30053 P30053 P30053
39 Transformer 208-230V / 24V 1 P30054 P30054 P30054
40 Clip 1 or 2 P30055 P30055 P30055
41 Running Capacitor (compressor) 1 P30056 P30117 P30058
42 Starting capacitor (compressor) 1 N/A N/A N/A
43 Relay 1 N/A N/A N/A
44 Terminal block (3 ways) 1 P30124 P30124 P30124
45 Connector "Rotalock" (Part #1 - Copper) 2 P30131 P30131 P30131
46 Teflon Ring (Part #2 - Teflon) 2 P30132 P30132 P30132
47 Connector "Rotalock" (Part #3 - Titanium) 2 P30133 P30133 P30133
48 Reversing valve 1 P30151 P30152 P30152
49 Defrost temperature sensor 1 P30140 P30140 P30140
50
Electric compartment access door 1
P10339 P10339 P10339
