Bomba de calor eléctrica de bajo consumo _60
> A qualified person must install the unit in accordance with all national and local code and ordinances (NFC - 15 - 100).
> An electrical circuit exclusive to the heat pump must be used as the power supply.
> The supply voltage, size of over current protective device, and size of supply conductors for the heat pump
are shown below.
> The Heat Pump Pool Heater condensing unit must be connected to a properly grounded electrical supply.
Do not fail to properly ground this unit.
> Check local electrical codes and regulations before obtaining wire.
> Use copper supply wires only.
Heat pump pool heater _11
ELECTRICAL SPECIFICATIONS
Electrical Specifications
CARACTERÍSTICAS DE PLOMERÍA
A: Equipo de cloración
B: Bucle para productos químicos u otro sistema
de cloración
C: Válvula de retención
D: Bomba de calor
E: Válvula manual de derivación
F: Filtro
G: Bomba de la piscina
Va a la piscina
Viene de la piscina
A
B
C
D
F
E
G

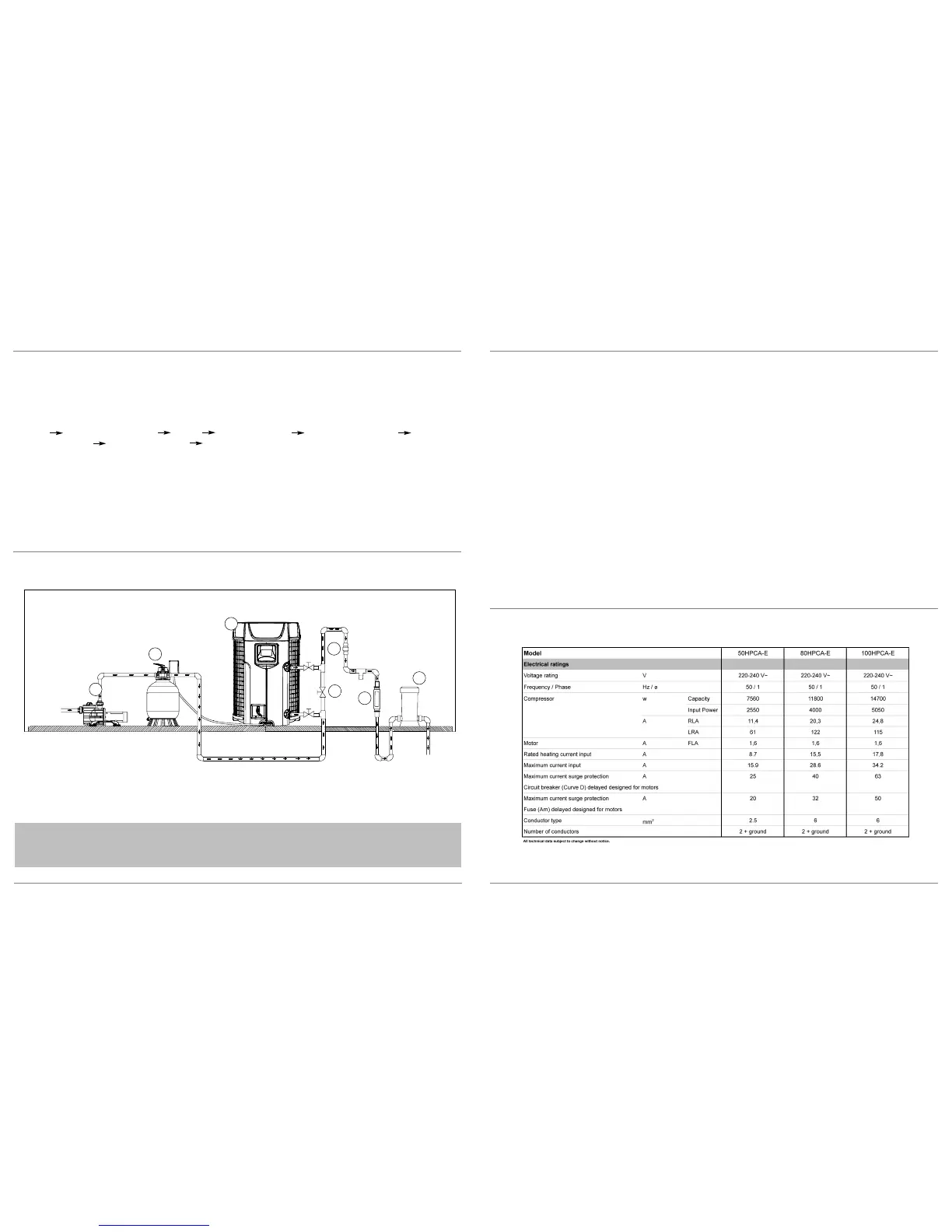

El diagrama de plomería tipo muestra la disposición habitual de los componentes de un sistema dotado de una sola
bomba de calor. La secuencia de los elementos de plomería, de izquierda a derecha, es la siguiente:
Piscina Bomba de la piscina Filtro Bomba de calor Válvula de retención Bucle para
productos químicos Equipo de cloración Piscina
Hay que emplear una conexión amovible para los empalmes situados en la bomba de calor para facilitar el mantenimiento
y la preparación para el invierno del aparato. La utilización de una conexión pegajosa puede anular la garantía del
fabricante.
Instalación
