Heat pump pool heater _14 Bomba de calor eléctrica de bajo consumo _57
CARACTERÍSTICAS ELÉCTRICAS
Características eléctricas
> El aparato ha de ser instalado por una persona calificada con arreglo a las ordenanzas y códigos nationales
(NFC - 15 - 100).
> La alimentación de la bomba de calor debe efectuarse mediante un circuito eléctrico exclusivo.
> Examine en el cuadro de abajo las características eléctricas, principalmente el voltaje, la capacidad
del dispositivo de protección máxima contra la irrupción de corriente y la dimensión de los conductores de alimentación.
> La unidad de condensación de la bomba de calor debe conectarse con una fuente de alimentación eléctrica
debidamente puesta a tierra. Procure que la conexión a tierra de esta unidad sea correcta.
> Consulte los códigos y normas eléctricas de su localidad antes de adquirir los cables.
> Utilice sólo cables de alimentación con hilos de cobre.
PLUMBING SPECIFICATION
A: Chlorinator
B: Chemical Loop or Optional Chlorine Generation System
C: Check Valve
D: Pool Heater
E: Manual Bypass Valve
F: Filter
G: Pool Pump
A
B
C
D
F
E
G
To Pool
From Pool

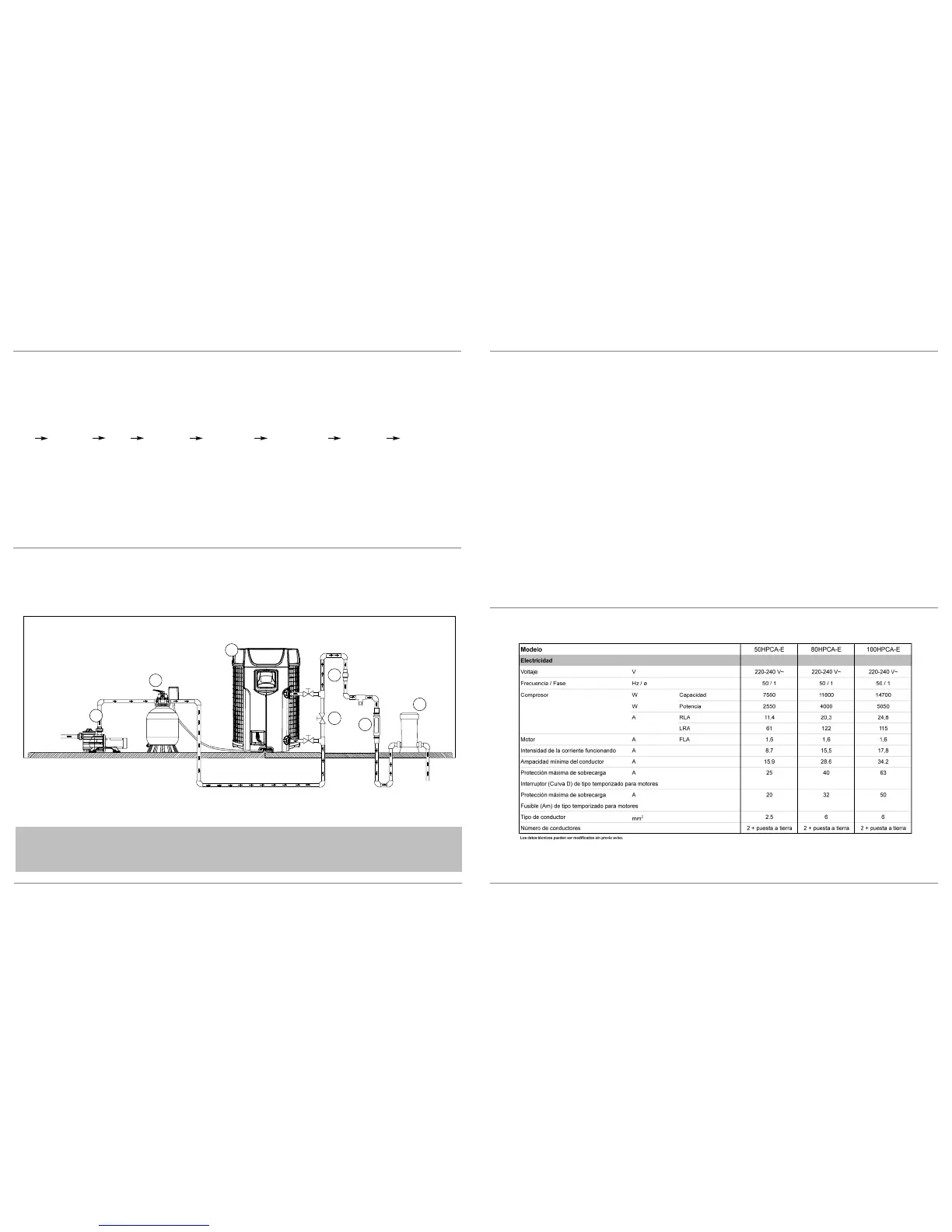

The typical plumbing diagram illustrates the standard plumbing layout with a single heat pump unit. Following the
diagram from left to right, the plumbing sequence is as follows:
Pool Pool Pump Filter Heat Pump Check Valve Chemical Loop Chlorinator Pool
A detachable connection (union) must be utilized immediately adjacent to heater to facilitate servicing and winterizing
of the unit.
The use of a glued connection may void the manufacturer’s warrantee.
Installation
