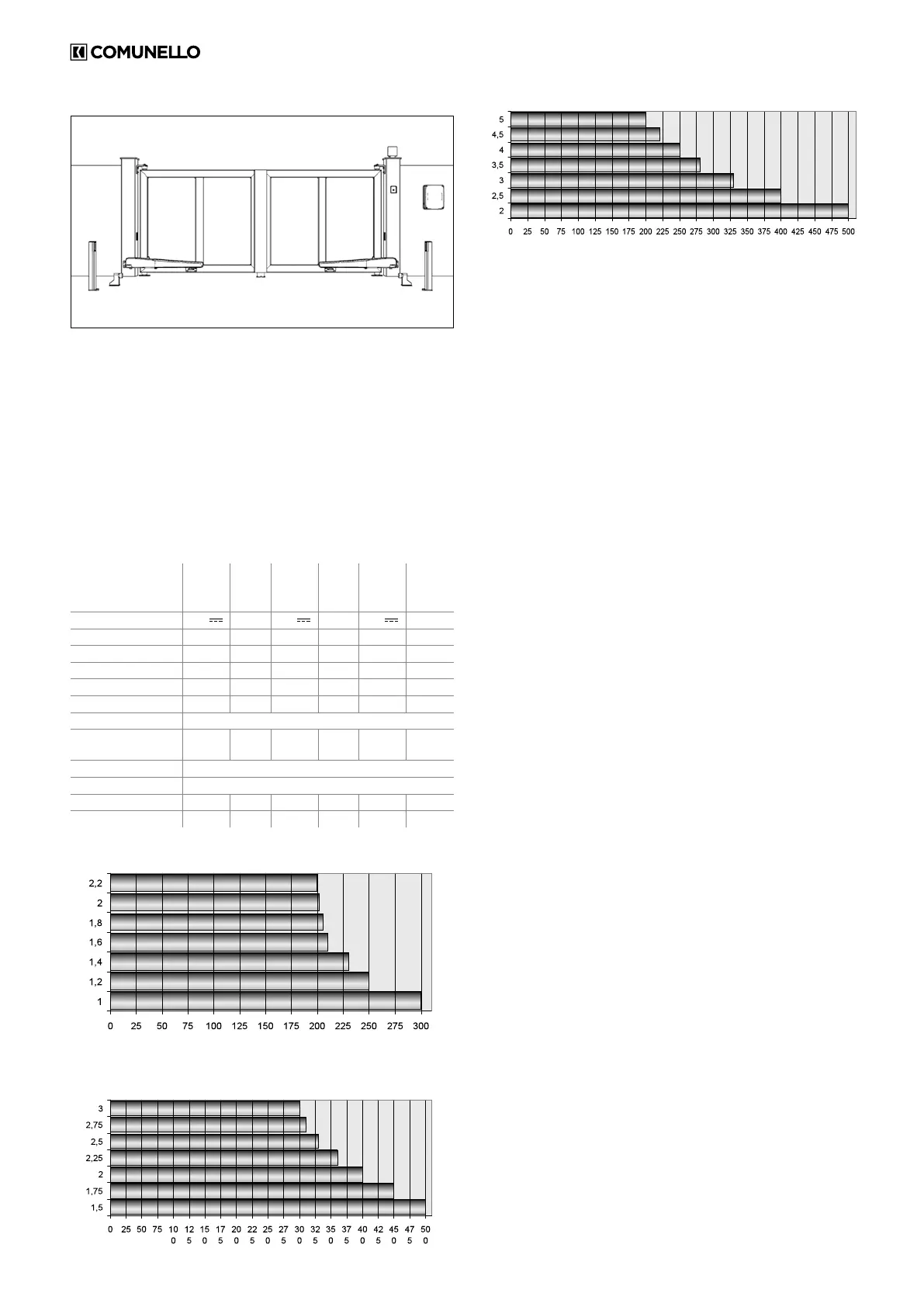

2.2 INSTALLATION TYPE
E
C C
F F
G
BB
H
A
D
LÉGENDE
A OPÉRATEUR
B PHOTOCELLULES EN OUVERTURE
C PHOTOCELLULES EN FERMETURE
D CLIGNOTANT
E SÉLECTEUR À CLÉ
F ARRÊT FIN DE COURSE EN OUVERTURE
G ARRÊT CENTRAL EN FERMETURE
H LOGIQUE DE COMMANDE EXTERNE
3 CARACTÉRISTIQUES TECHNIQUES DU
PRODUIT
ABACUS 220
ABACUS
220 ONE
ABACUS
220
ABACUS 300
ABACUS
300 ONE
ABACUS
500
ABACUS 500
ABACUS
500 ONE
ABACUS 500
Alimentation moteur 24V 230V
~
50Hz 24V 230V
~
50Hz 24V 230V
~
50Hz
Puissance absorbée 70 W 180 W 110 W 280 W 110 W 280 W
Absorption 3 A 0,8 A 5 A 1,2 A 5 A 1,2 A
Poussée Max. 1500 N 1400 N 2000 N 1800 N 2000 N 1800 N
Poussée Nom. 500 N 400 N 600 N 700 N 600 N 700 N
Fonctionnement intermittent 30% 0,3 Intensif 0,4 Intensif 0,4
Indice de protection IP 44 D
Classe d’isolation
II
1 mise à
la terre
II
1 mise à
la terre
II
1 mise à la
terre
Temp. de fonctionnement da -20°C a + 50°C
Poids max. du portail VOIR LE GRAPHE
Vitesse à vide 15 mm/s 14 mm/s 22 mm/s 15 mm/s 22 mm/s 15 mm/s
Poids 8,2 Kg 8,6 Kg 11,2 Kg 11,6 Kg 11,9 Kg 12,3 Kg
POIDS DU VANTAIL (Kg)
LONGUEUR DU VANTAIL (m)
LIMITES D'UTILISATION - ABACUS 220
POIDS DU VANTAIL (Kg)
LONGUEUR DU VANTAIL (m)
LIMITES D'UTILISATION - ABACUS 300
POIDS DU VANTAIL (Kg)
LONGUEUR DU VANTAIL (m)
LIMITES D'UTILISATION - ABACUS 500
4 INSTALLATION
4.1 CONTRÔLES PRÉLIMINAIRES
Avant de procéder à l’installation, vérier que les composants du produit
sont en bon état et que le modèle choisi est adapté au lieu d’installation
prévu:
• Vérier que tout le matériel à utiliser est en parfait état et adapté à
l’utilisation prévue.
• Vérier que la structure mécanique du portail est prévue pour être
équipée d’un automatisme. Ce produit peut uniquement équiper un
portail en parfait état - en termes de fonctionnement et de sécurité; il ne
pourra en outre résoudre les problèmes liés à une installation incorrecte
ou à un entretien insufsant du portail.
• Vérier que le fonctionnement du dispositif est conforme aux limites
d’utilisation déclarées.
• Déplacer manuellement les vantaux du portail dans les deux directions
et vérier que l’effort est constant.
• Placer manuellement les vantaux du portail dans une position
quelconque et s’assurer qu’ils restent immobiles.
• Vérier que le logement de l’opérateur est compatible avec les
dimensions hors-tout de ce dernier, et que l’espace disponible permet
la rotation complète de son bras.
• Vérier qu’un espace sufsant est prévu à côté de l’opérateur pour
effectuer sa manœuvre manuelle de débrayage.
• Vérier que les surfaces prévues pour l’installation des dispositifs sont
résistantes et garantissent une xation solide.
• S’assurer que les dispositifs sont installés dans une position correcte et
protégés contre tout choc accidentel.
4.2 LIMITES D’UTILISATION
Avant de procéder à l’installation, vérier que le moteur est dimensionné en
fonction du poids et de la longueur des vantaux et correspond aux valeurs
indiquées au chapitre «Caractéristiques techniques du produit».
4.3 TRAVAUX PRÉALABLES À L’INSTALLATION
Se reporter aux FIG. 1A et 1B pour établir l’emplacement approximatif
de chaque composant dans l’installation et le schéma de branchement
correct. Liste des composants nécessaires:
• Opérateurs électromécaniques
• Paire de photocellules
• Paire de butées d’arrêt en ouverture et butée en fermeture
• Colonnes pour photocellules
• Indicateur clignotant
• Sélecteur à clé ou clavier numérique
• Électroserrure verticale (conseillée pour fermetures supérieures à 3 m)
• Logique de commande
4.4 INSTALLATION DE L’OPÉRATEUR ABACUS
4.4.1 INSTALLATION:
• Débrayer le moteur comme indiqué sur la FIG. 2 et la FIG. 3.
• Retirer le couvercle postérieur comme représenté sur la FIG. 4.
• Procéder au débrayage manuel comme indiqué au chapitre 4.4.3.
• Déterminer la position de l’automatisme à hauteur d’une traverse solide
• Fixer provisoirement la plaque Z1 au pilier en l’orientant selon la largeur
du pilier (FIG. 5A).
• Couper et xer provisoirement le plateau perforé (FIG. 5B) en tenant
compte des valeurs indiquées aux FIG. 1A et FIG. 1B.
• Avec le portail complètement fermé, xer provisoirement la plaque Z2
au vantail. Souder le plateau perforé (FIG. 5C) en respectant les valeurs
indiquées à la FIG. 1A et FIG. 1B.
• Accoupler le moteur à la bride postérieure au moyen du goujon fourni
(FIG. 6).
• Insérer l’axe réglable P dans l’orice de la bride avant de le xer avec la
