Comunello CONDOR 220 - Description du Produit Et Application; Caractéristiques Techniques

27
COMUNELLO ®Copyright 2013 - All right reserved
FRANÇAIS
2 DESCRIPTION DU PRODUIT ET
APPLICATION
2.1 DESCRIPTION DU PRODUIT
Opérateur électromécanique à bras articulé prévu pour des structures
légères et pour des vantaux de 2,2 m et 3,5 m max. Comprend un carter de
dimensions réduites en aluminium et un bras en alliage moulé sous pression.

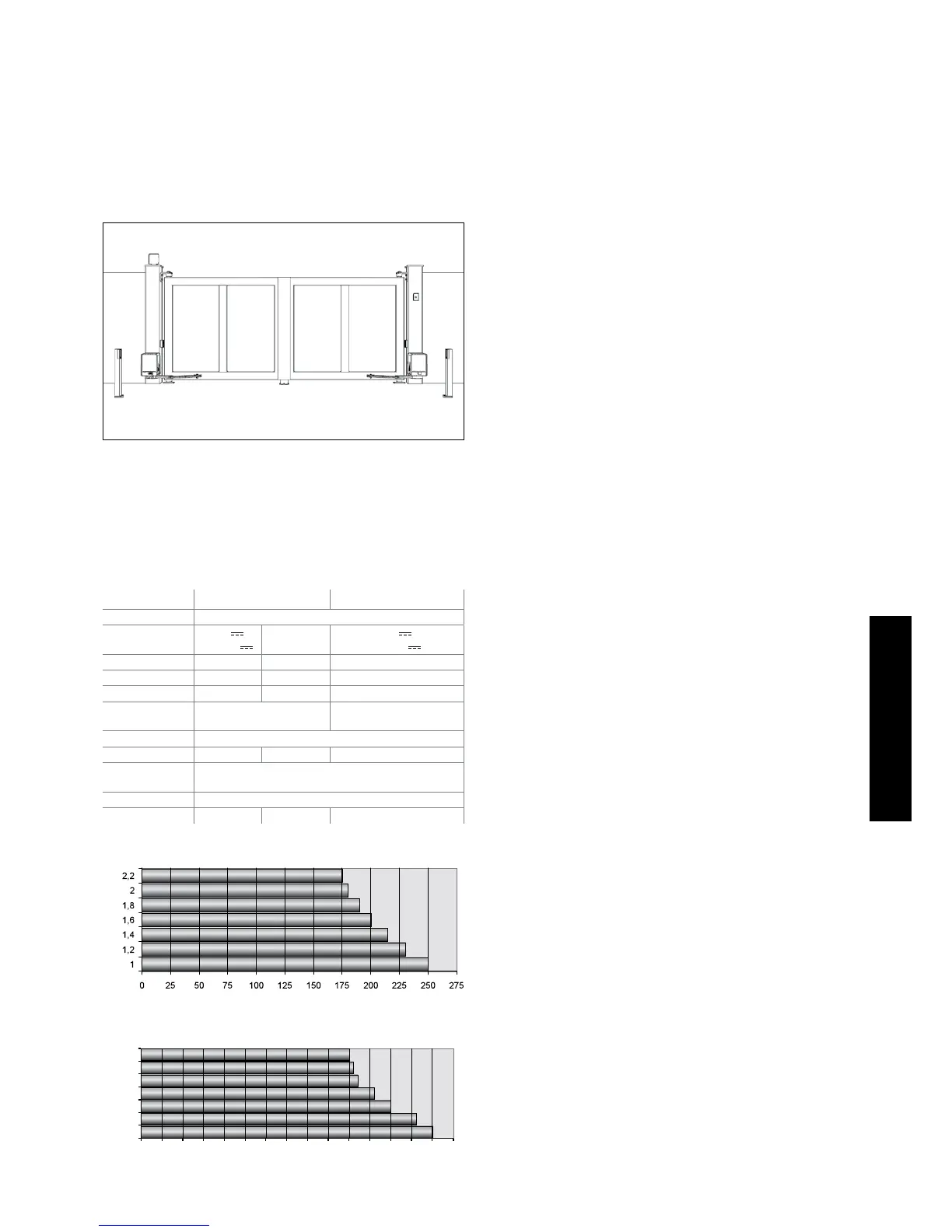

2.2 INSTALLATION TYPE
E
C C
B
F
B
A A
D
LÉGENDE
A OPÉRATEUR
B PHOTOCELLULES EN OUVERTURE
C PHOTOCELLULES EN FERMETURE
D CLIGNOTANT
E SÉLECTEUR À CLÉ
F ARRÊT CENTRAL EN FERMETURE
3 CARACTÉRISTIQUES TECHNIQUES
CONDOR 220 CONDOR 350
Alimentation 230 ~ 50 Hz
Alimentation moteur 24V
ONE 24V
230V ~ 24V
ONE 24V
Puissance absorbée 110 W 280 W 150 W
Absorption 5 A 1,2 A 6,5 A
Couple 150 Nm 250 Nm 200 Nm
Fonctionnement
intermittent
30% usage intensif
Indice de protection IP 24 D
Classe d’isolation 1 terre 1 terre II
Temp. de fonction
-
nement
de -20°C à + 50°C
Vitesse 0,10 rad/s
Poids 10 Kg 10 Kg 10 Kg
POIDS DU VANTAIL (Kg)
LONGUEUR DU VANTAIL (m)
LIMITES D'UTILISATION - CONDOR 220
0 25 50 75 100 125 150 175 200 225 250 275 300 325 350
375
1.5
2
2.5
2.75
3
3.25
3.5
POIDS DU VANTAIL (Kg)
LONGUEUR DU VANTAIL (m)
LIMITES D'UTILISATION - CONDOR 350
4 INSTALLATION
4.1 CONTRÔLES PRÉLIMINAIRES
• Vérier que tout le matériel à utiliser est en parfait état et adapté à
l’utilisation prévue.
• Vérier que la structure mécanique du portail est prévue pour être
équipée d’un automatisme. Ce produit peut uniquement équiper un
portail en parfait état - en termes de fonctionnement et de sécurité ; il ne
pourra en outre résoudre les problèmes liés à une installation incorrecte
ou à un entretien insufsant du portail.
• Vérier les limites d’application du produit.
• Déplacer manuellement les vantaux du portail dans les deux directions
et vérier que l’effort est constant.
• Placer manuellement les vantaux du portail dans une position
quelconque et s’assurer qu’ils restent immobiles.
• Vérier que la zone de xation de l’opérateur est compatible avec les
dimensions hors-tout de ce dernier, et que l’espace disponible permet
la rotation complète de son bras.
• Vérier qu’un espace sufsant est prévu pour effectuer la manœuvre
manuelle de débrayage de l’opérateur.
• Vérier que les surfaces prévues pour l’installation des dispositifs sont
résistantes et garantissent une xation solide.
• S’assurer que les dispositifs sont installés dans une position correcte et
protégés contre tout choc accidentel.
4.2 LIMITES D’UTILISATION
Avant de procéder à l’installation, vérier que le moteur est dimensionné
en fonction du poids et de la longueur des vantaux et correspond aux
valeurs indiquées au chapitre «Caractéristiques techniques du produit»:
Pour permettre l’installation de l’opérateur, la largeur minimum du pilier doit
être de 200mm. Le bras du moteur doit être xé à une partie résistante du
vantail (sur le bâti par ex.).
4.3 TRAVAUX PRÉALABLES À L’INSTALLATION (MONTAGE
BRAS ARTICULÉS)
• Débloquer l’opérateur (voir par. 4.4.3)
• Assembler le bras 1 au bras 2 (FIG. 3)
• Fixer le bras à l’arbre moteur (FIG. 4)
• Installer le carter et le xer avec les deux vis fournies (FIG. 5).la seule
différence entre le vantail droit et gauche consiste dans la position du
bras 2.
4.4 INSTALLATION
4.4.1 INSTALLATION:
• En se référant à la FIG. 1 relever la valeur D pour, en fonction de l’angle
d’ouverture requis, obtenir les valeurs B et A.
• Vérier de disposer des espaces de manœuvre nécessaires au bras pour
effectuer le mouvement d’ouverture complet (valeurs C et E). (FIG. 1)
• En se reportant à la FIG. 6, pratiquer 4 orices d’un diamètre adapté au
type de chevilles utilisées pour la xation de la plaque P.
• Respecter la valeur min. de 150 mm indiquée pour éviter d’installer
l’opérateur trop près du sol. (FIG. 6).
• Pratiquer 2 orices pour xer l’étrier articulé S en respectant la valeur
A (FIG. 1) et l’alignement (valeur 60 mm) avec l’étrier de l’opérateur P
indiqué à la (FIG. 6).
• Renforcer les zones de xation si ces dernières offrent une épaisseur ou
une résistance insufsante.
• Placer le vantail du portail en position de fermeture maximum (FIG. 7).
• Retirer le carter du moteur après avoir dévissé les 2 vis latérales elimina
et la vis centrale placée sous le levier de débrayage (FIG. 8).
• Fixer l’opérateur à l’étrier avec les deux vis et écrous fournis; (FIG. 9).
• Fixer le bras à l’étrier d’articulation en utilisant douille, rondelle, boulon et
écrou (FIG. 10).
• Contrôler que l’étrier et le bras sont parfaitement à niveau.
• Avec l’opérateur débrayé, ouvrir entièrement les vantaux et vérier les
espaces de manœuvre des deux bras.
• Régler le n de course comme indiqué au par. 4.4.2.
4.4.2 INSTALLATION FIN DE COURSE
Fin de course mécanique
L’opérateur est équipé de 2 butées mécaniques réglables qui bloquent le
vantail une fois les positions d’ouverture et de fermeture atteintes.
• Avec l’opérateur débrayé, placer manuellement le vantail dans la position
d’ouverture désirée (FIG.11).
