TÜRKÇE
126
6. CM3S Bağlantıları

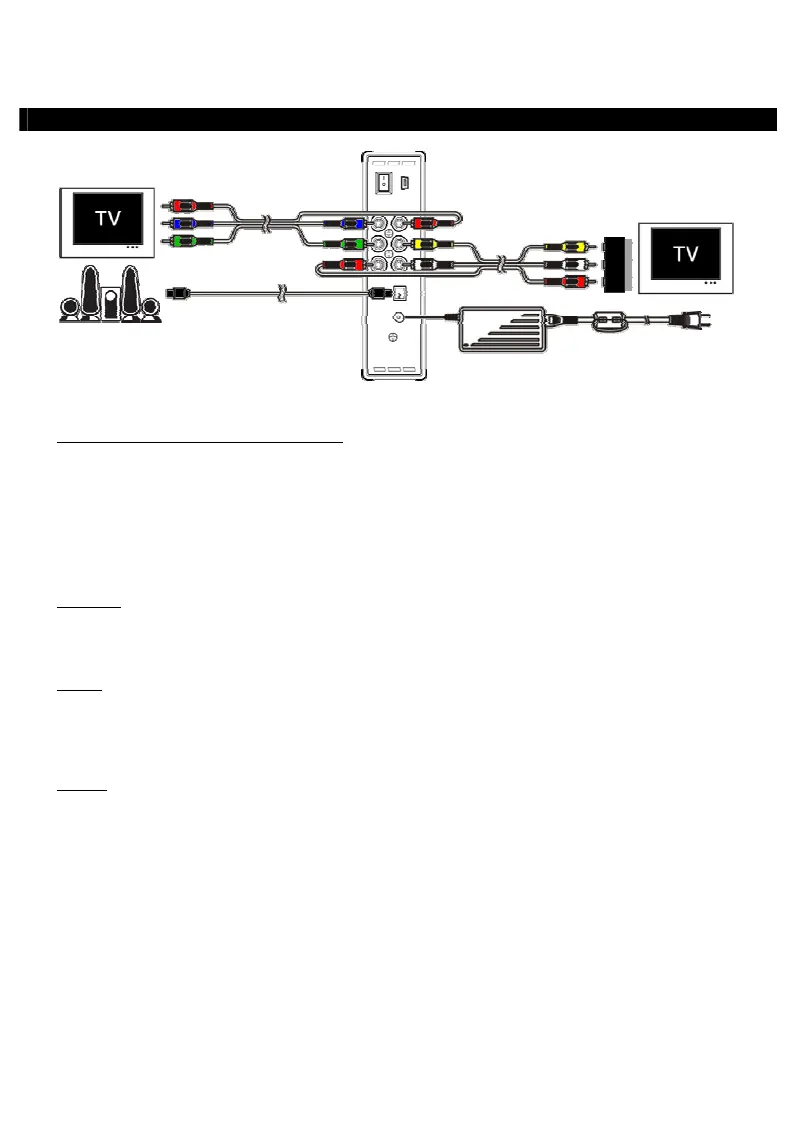

Bileşen, Kompozit ve S/PDIF bağlantılarını gösteren bağlantı örneği
Video Kablosunun (Kablolarının) bağlanması
Ünitenin televizyon bağlantısını 5 farklı şekilde yapabilirsiniz:
- Kompozit
- SCART (Kompozit kablo ve Scart adaptör kullanarak)
- Bileşen **
** Komponent kullanırken, televizyon ya da monitöre sadece video sinyali gönderilir.
Ses sinyali için Kompozit kablodaki Ses RCA Jaklarını (Kırmızı, Beyaz).
Kompozit:
• Kompozit kabloyu (Sarı, Kırmızı ve Beyaz) ünitede karşılık gelen Kompozit jaklarına [10 , 11 , 12]
bağlayın.
• Kompozit kablonun diğer ucunu (Sarı, Kırmızı ve Beyaz) televizyona bağlayın.
SCART:
• Kompozit kabloyu (Sarı, Kırmızı ve Beyaz) ünitede karşılık gelen Kompozit jaklarına [10 , 11 , 12]
bağlayın.
• Kompozit kablonun diğer ucunu (Sarı, Kırmızı ve Beyaz) SCART Adaptör üzerindeki jaklara bağlayın.
• SCART Adaptörü televizyonun SCART Girişine bağlayın.
Bileşen:
• Bileşen Kablosunu (Kırmızı, Yeşil ve Mavi) ünitedeki Bileşen jaklarına [7, 8, 9] bağlayın.
• Bileşen kablosunun diğer ucunu TV üzerindeki Bileşen Jaklarına bağlayın.
Bileşen bağlantısı
Bileşen + SCART bağlantısı
S/PDIF bağlantısı
