PORTUGUÊS
96
6. Ligar o CM3S

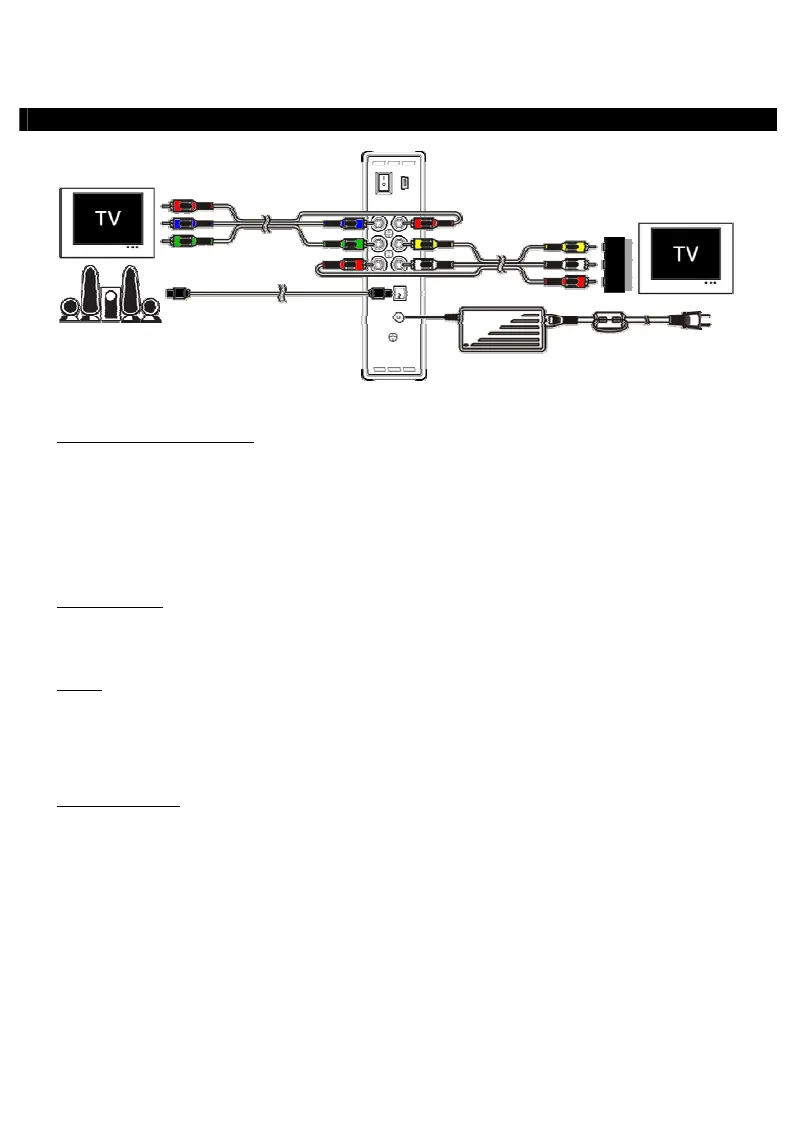

Exemplo de uma ligação vídeo componente, vídeo composto e S/PDIF.
Ligação do(s) cabo(s) de vídeo
Pode ligar a unidade à sua televisão de 5 maneiras diferentes:
- Vídeo Composto
- SCART (usando o cabo de vídeo composto e o adaptador Scart)
- Vídeo Componente **
** Quando se utiliza uma saída componente, apenas o sinal de vídeo é enviado para o televisor ou o
monitor. Para o sinal de áudio, use os jacks de áudio RCA do cabo composto (vermelho e branco).
Vídeo Composto:
• Ligue o cabo de vídeo composto (amarelo, vermelho e branco) às fichas de vídeo composto
correspondentes [10, 11, 12] na unidade.
• Ligue a outra extremidade do cabo de vídeo composto (amarelo, vermelho e branco) à sua televisão.
SCART:
• Ligue o cabo de vídeo composto (amarelo, vermelho e branco) às fichas de vídeo composto
correspondentes [10, 11, 12] na unidade.
• Ligue a outra extremidade do cabo de vídeo composto (amarelo, vermelho e branco) às fichas do
adaptador Scart.
• Ligue o adaptador SCART à entrada SCART da sua televisão.
Vídeo Componente:
• Ligue o cabo componente (vermelho, verde e azul) às fichas Componente [7, 8, 9] da unidade.
• Ligue a outra extremidade do cabo Componente às fichas Componente da sua televisão.
Ligação Componente
Ligação Composta + SCART
Ligação S/PDIF
