71
14. Pinbezetting van de connectors

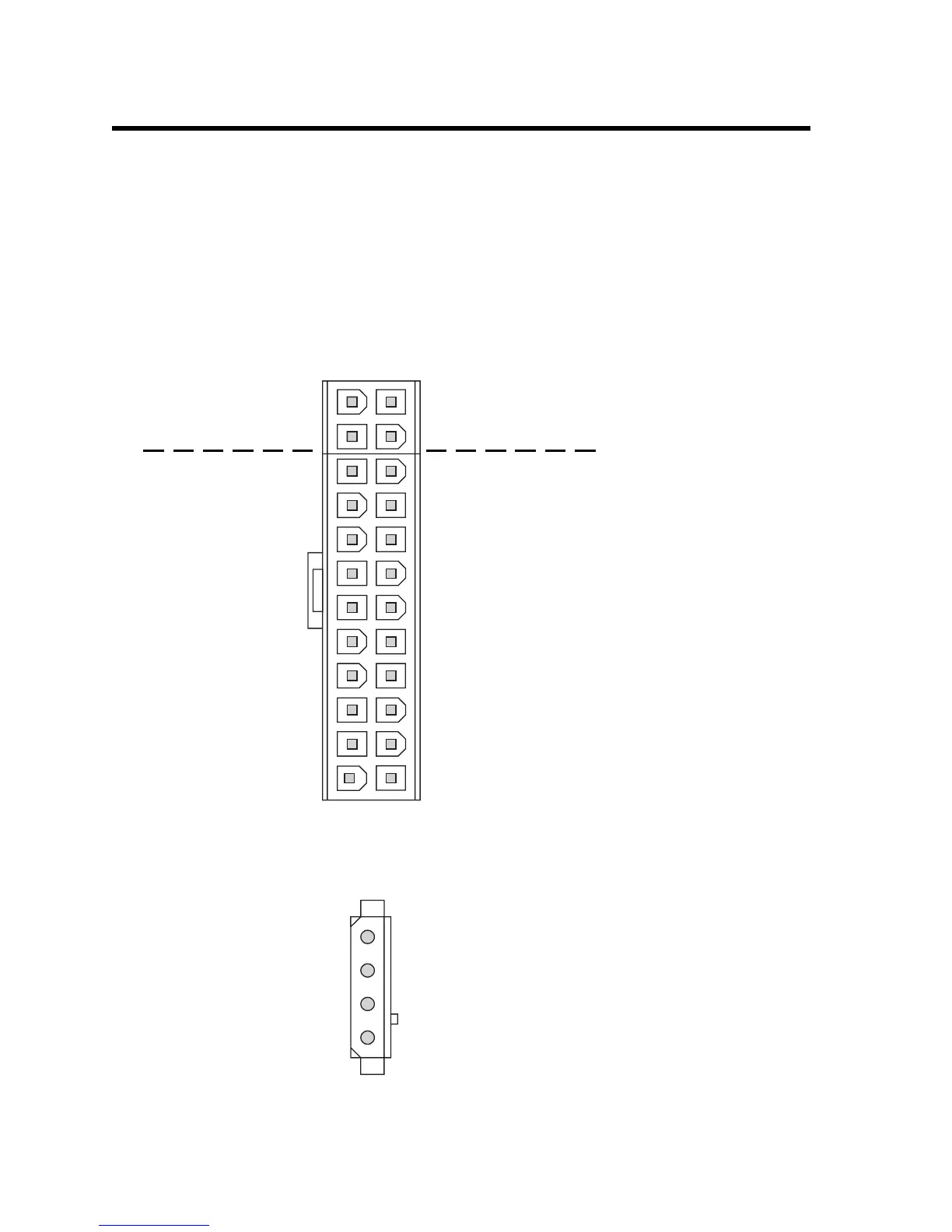

a) ATX connector
De kleuren van de verschillende kabels (b.v. PS ON en Power OK) kunnen evt. afwijken.
Eén aansluiting is niet bezet (de kabel ontbreekt). Hier bevond zich bij vroegere
voedingen de spanning „-5V“ die tegenwoordig niet meer nodig is.
Een vierpolig deel van de connector kan losgekoppeld worden zodat de voeding ook bij
moederborden gebruikt kan worden die enkel een 20-polige ATX aansluiting hebben.
De 4-polige aansluiting die overblijft mag evenwel nergens anders gebruikt worden!
GND (zwart) +3.3V= (oranje)
+5V= (rood) +12V= (geel of met geel/zwarte streep)
+5V= (rood) +12V= (geel)
+5V= (rood) +5V= stand-by (paars)
(niet bezet) Power OK (grijs)
GND (zwart) GND (zwart)
GND (zwart) +5V= (rood)
GND (zwart) GND (zwart)
PS ON (groen) +5V= (rood)
GND (zwart) GND (zwart)
-12V= (blauw) +3.3V= (oranje)
+3.3V= +3.3V= (oranje)
b) 5.25" connector
+5V= (rood)
GND (zwart)
GND (zwart)
+12V= (geel)
