Conrad FSP550-80GLC - C) 3.5 Connector; D) 4-Polige ATX 12 V Connector (Versie 400 W); E) 2*4-Polige ATX 12 V Connector (Versie 550 W); F) SATA Stroomconnector

72

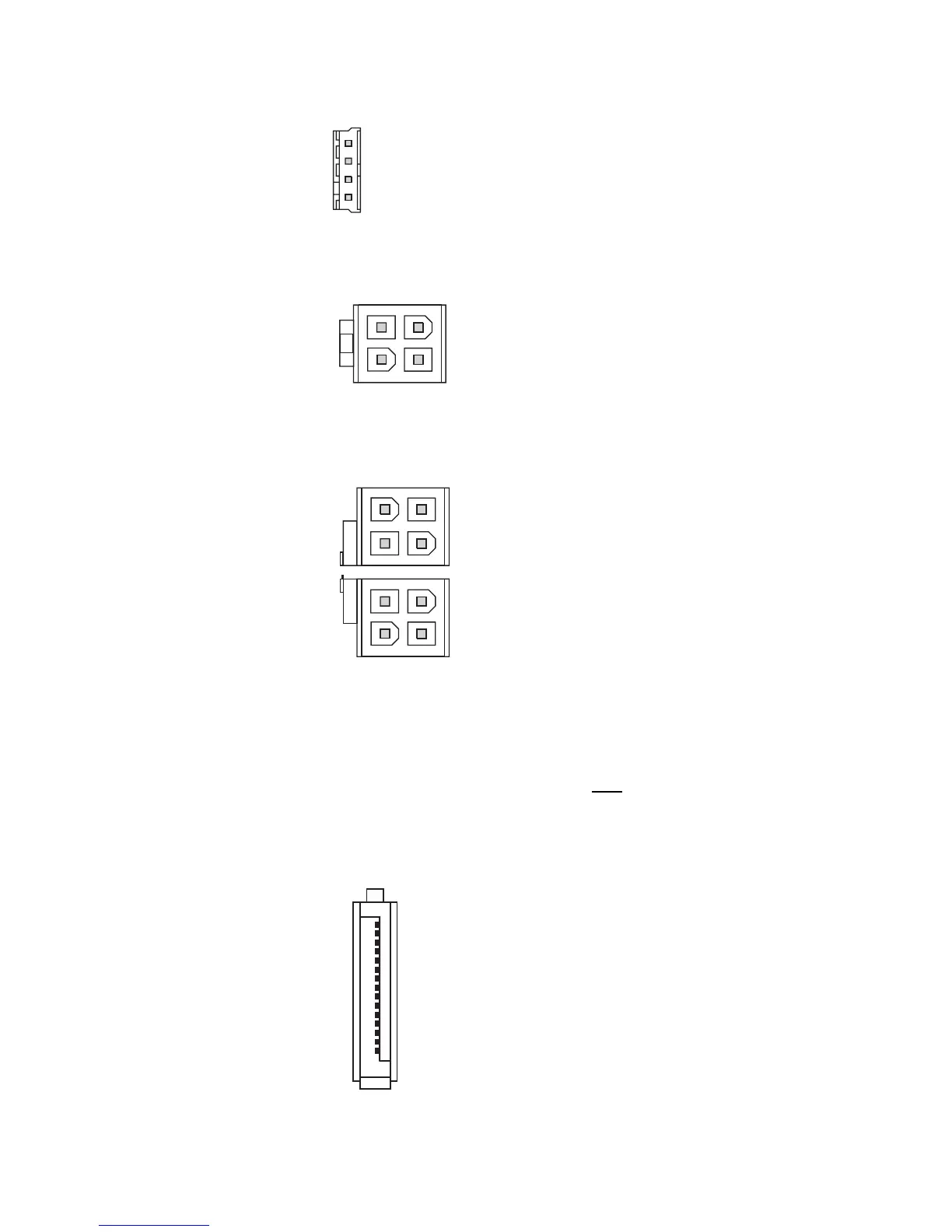

c) 3.5" connector
+12V= (geel)
GND (zwart)
GND (zwart)
+5V= (rood)
d) 4-polige ATX2.0 12V connector (versie 400W)
+12V= (geel) GND (zwart)
+12V= (geel) GND (zwart)
e) 2*4-polige ATX2.0 12V connector (versie 550W)
+12V (blauw/geel) GND (zwart)
+12V (blauw/geel) GND (zwart)
+12V (groen/geel) GND (zwart)
+12V (groen/geel) GND (zwart)
Indien u een moederbord met 4-polige ATX2.0 12V connector gebruikt, moeten beide
connectors van elkaar losgekoppeld worden en moet de 4-polige connector met de
groen/gele kabels gebruikt worden.
De connector met de twee blauw/gele kabels mag niet gebruikt worden!
f) SATA stroomconnector
+12V= (geel)
GND (zwart)
+5V= (rood)
GND (zwart)
+3.3V= (oranje)

Daar de contactpinnen in de SATA stekker
niet geschikt zijn voor hoge stromen, wor-
den de vijf aansluitkabels over meerdere
contacten verdeeld.
