10
(12) Schieberegler MASTER 1
Mit diesem Regler wird der Pegel des Ausgangssignals (MASTER 1) des Mischpults
eingestellt.
Stellung "0" = minimaler Pegel
Stellung "10" = maximaler Pegel
(13) Kopfhörerbuchse PHONES
An diese Buchse wird ein handelsüblicher Kopfhörer mit 6,3mm Klinkenbuchse
angeschlossen.
Über den Kopfhörer können die Eingangssignale vorgehört bzw. das Ausgangssignal
mitgehört werden. Verwenden Sie nur Kopfhörer mit einer Impedanz von mindestens
32 Ohm.
(14) Regler CUE LEVEL
Mit diesem Regler wird die Lautstärke des Kopfhörers eingestellt.
Position "MIN" bedeutet minimale Lautstärke, Position "MAX" bedeutet maximale
Lautstärke.
Drehen Sie den Regler an seinen linken Anschlag "MIN", bevor Sie den Kopfhörer
ein- oder ausstecken, aufsetzen oder das Mischpult ein- oder ausschalten!
(15) Schieberegler PFL/OUTPUT
Mit diesem Regler wird das Signal für die Wiedergabe über den Kopfhörer einge-
stellt.
Stellung PFL:
Wiedergabe der Kanäle, die mit dem Schaltern PFL (2) ausgewählt wurden
Stellung OUTPUT:
Wiedergabe des Mischpultausgangssignals
Mittelstellung:
Ausgangssignal und PFL-Signal werden gemischt
(16) Regler BALANCE 1
Dieser Regler verändert das Lautstärkeverhältnis zwischen dem linken und rechten
Kanal des Stereo-Ausgangssignals von MASTER 1.
Regler in Stellung "L" drehen = rechtes Ausgangssignal wird abgeschwächt
Regler in Stellung "R" drehen = linkes Ausgangssignal wird abgeschwächt
(17) Regler MASTER 2
Mit diesem Regler wird der Pegel des Ausgangssignals (MASTER 2) des Mischpults
eingestellt.
Stellung "MIN" = minimaler Pegel
Stellung "MAX" = maximaler Pegel
59
Relier la fiche de connexion du câble de connexion ci-joint à la connexion réseau AC
INPUT (27).
Brancher la fiche réseau de la table de mixage sur une prise réseau de 230V~/50Hz.

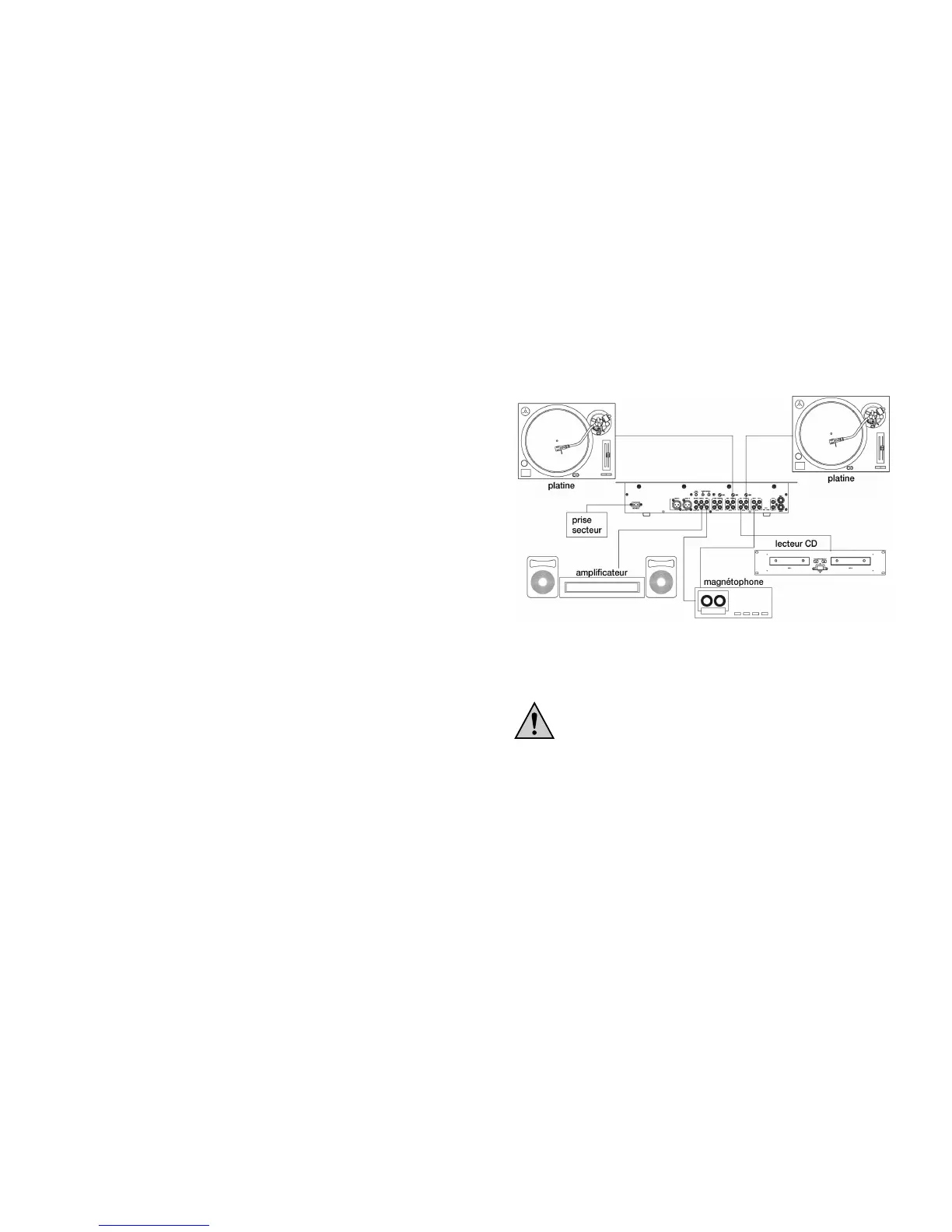

Exemple de branchement :
Mise en marche
Ne mettre le dispositif en marche qu'après vous être familiarisé
avec les fonctionnalités et ce mode d'emploi.
1. Vérifier de nouveau toutes les connexions.
2. Placer le curseur MASTER 1 (12) et le bouton de réglage MASTER 2 (17) sur "0"
ou "MIN".
3. Placer tous les fader de canal (3) sur "0".
4. Tourner tous les boutons de réglage GAIN (24) sur "MIN".
5. Tourner le bouton de réglage TRIM OUTPUT (26) dans le sens des aiguilles
d'une montre jusqu'à la butée.
6. Allumer la table de mixage avec le commutateur réseau POWER (19).
7. Tourner le bouton de réglage de volume de l'amplificateur branché au plus bas.
8. Allumer l'amplificateur.
