Edition 04/2017 - CG400
SACOME, Document CONFIDENTIEL,
Ne peut être reproduit ni communiqué sans notre accord préalable.
- 4 -
1. CARACTERISTIQUES GENERALES
ELECTRONIQUE de GESTION
Cette fonction comprend :
INPUT : x 1 Clavier composé de 4 boutons et 2 leds
x 1 Connecteur d’activation de la carte électronique
OUTPUT : x 1 Contacteur d’activation des cycles café et 1 x contacteur “CONTINU”
CIRCUIT ELECTRONIQUE : Microprocesseur programmable avec circuit flash
TOLERANCE DE REGLAGES : 10mS.
PUISSANCE : Auto detection réseau
TEMPERATURES AMBIANTES : +10°C à 60°C.
TEMPERATURES D’ENTREPOSAGE : -10°C à 85°C.
HUMIDITE : 40 à 80% humidité

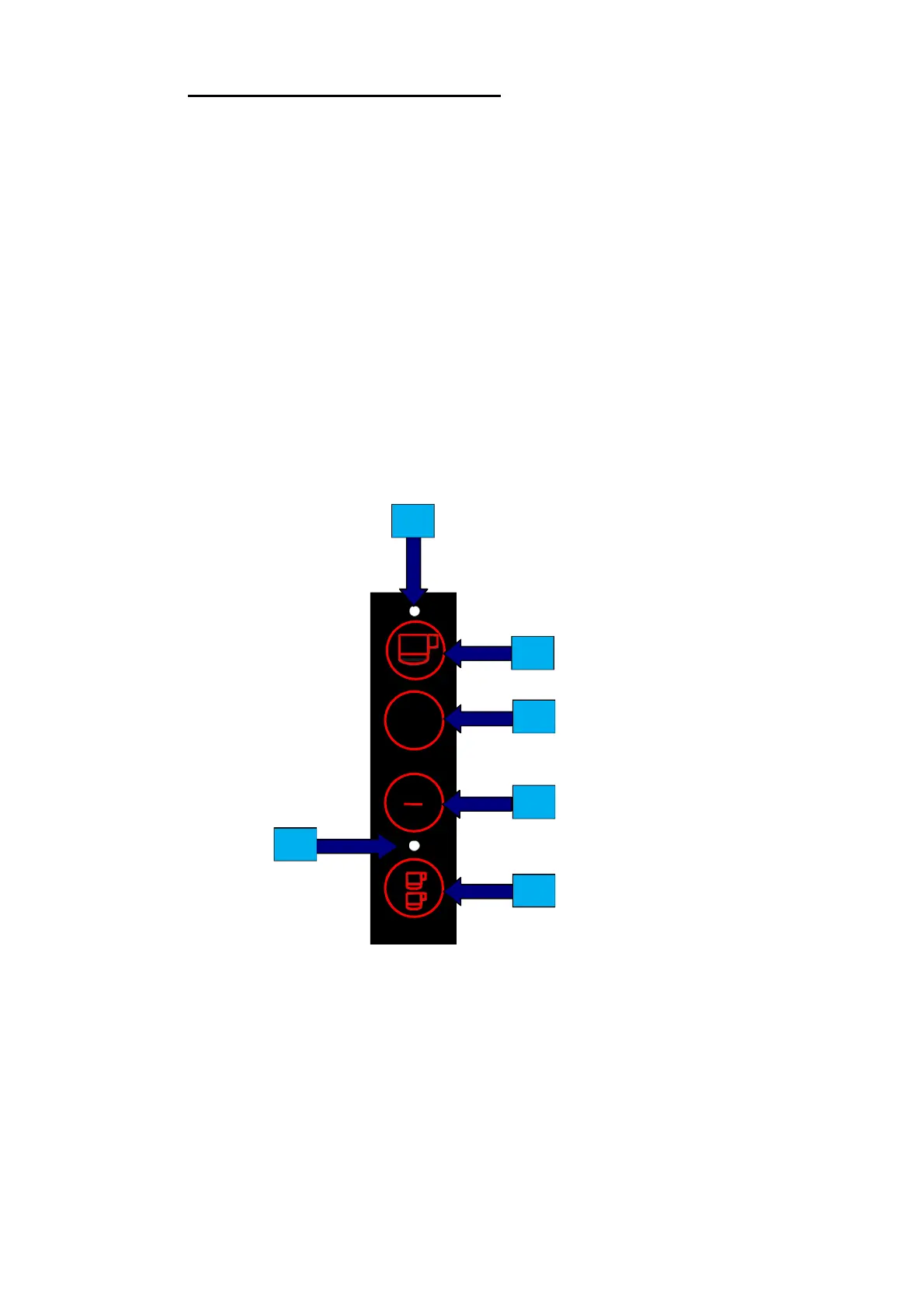

CLAVIER
INPUT: OUTPUT:
T 1 :
T 2 :
TOUCHE 1 DOSE
TOUCHE
+
L 1 : Led touche 1 dose
L 2 : Led touche 2 doses
T 3 :
T 4 :
TOUCHE
TOUCHE 2 DOSES
L1
T1
T2
T3
L2
T4
