Tableau 7-1 Couples de serrage recommandés
ÉTAPE 8 : Câblage du variateur
M200/M300 : Le schéma de câblage correspond à la configuration par défaut du variateur (Pr 05 réglé sur AV)
qui consiste dans le contrôle de fréquence via l’entrée analogique 1 (0 à 10 V) ou l’entrée analogique 2 (0 à 10 V)
sélectionnée à l’aide de la borne 14.
M201 : Le paramètre par défaut utilise le Potentiomètre de référence de vitesse embarqué à la place de l’entrée
analogique pour la référence de fréquence (seule la borne de déverrouillage est nécessaire).

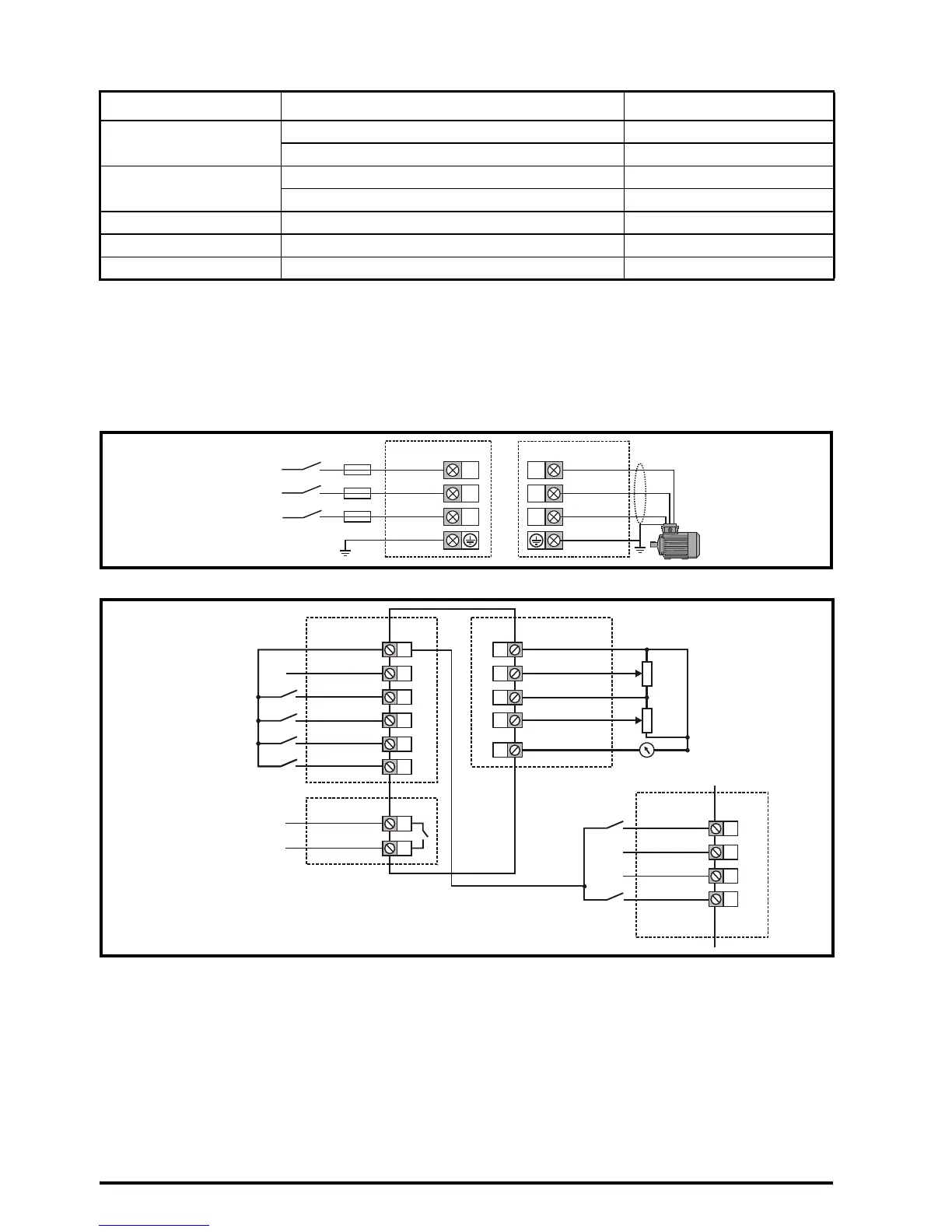

Figure 8-1 Raccordements des bornes de puissance
Figure 8-2 Raccordements des bornes de contrôle de l’Unidrive M200/M201/M300
* Non nécessaire sur le variateur Unidrive M201 étant donné qu’il est déjà équipé du Potentiomètre de référence de
vitesse. Les commandes Marche/Arrêt sont données à partir du clavier et si la marche arrière est nécessaire
l’utilisateur doit régler Pr 17 sur On.
** 250 Vac maximum (UL classe 1).
*** L’Unidrive M300 utilise les entrées Absence sûre du couple (déverrouillage du variateur) et la borne 11 n’est pas
affectée.
Consulter la section 4.1 du Guide de mise en service rapide - Contrôle pour des informations et les schémas de
câblage des autres configurations proposées.
Une résistance de freinage externe peut être utilisée, si nécessaire. Consulter le chapitre 4 du Guide d’installation -
Puissance pour de plus amples informations.
Tailles Description des bornes Couple de serrage
Toutes
Bornes de contrôle 0,2 N m
Bornes de relais 0,5 N m
5
Bornes de puissance 1,5 N m
Bornes de terre 2,0 N m
6 Bornes de puissance et de terre 6,0 N m
7 Bornes de puissance et de terre 12 N m
8 et 9 Bornes de puissance et de terre 15 N m
L1
L2
L3
U
V
W
Alimentation AC Moteur
A
limentation AC
triphasée
9
10
11
12
13
14
E/S logiques
41
42
Variateur prêt
Relais 1**
1
2
E/S analogiques
7
4
5
Sortie fréquence
10 kΩ
31
32
35
36
ST01
0 V
ST01
0 V
ST02
ST02
M300 uniquement
24 V utilisateur
24 V utilisateur
E/S logique 1
Entrée logique2
Entrée logique 3
Entrée logique 4
Entrée logique 5
0 V
Entrée analogique 1
10 V utilisateur
Entrée analogique 2
Sortie analogique 1
10 kΩ
Fréquence Nulle
Déverrouillage
du variateur***
Marche avant*
Marche arrière*
Sélection entrée
analogique 1 /
entrée analogique 2*
Référence
fréquence 1*
Référence
fréquence 2*
Absence sûre du couple
(Safe Torque Off)
