ÉTAPE 9 : Mise sous tension du variateur
• S’assurer que le signal de déverrouillage du variateur n’est pas activé, la borne 11 (ou les bornes 31 et 35 de
l’Unidrive M300) est ouverte.
• S’assurer que le signal de marche n’est pas activé, les bornes 12 et 13 sont ouvertes (Unidrive M200 et M300).
• S’assurer que le moteur est raccordé au variateur.
• S’assurer que le raccordement du moteur (Δ ou Y) est correct.
ÉTAPE 10 : Utilisation du clavier
L’afficheur présente des informations relatives à l’état de fonctionnement du variateur, aux codes et alarmes de
sécurité. Le clavier peut être utilisé pour modifier les paramètres, arrêter et mettre en route le variateur ou faire un
reset du variateur.
1
V A Hz rpm %
4
1
2
3
5
6
7

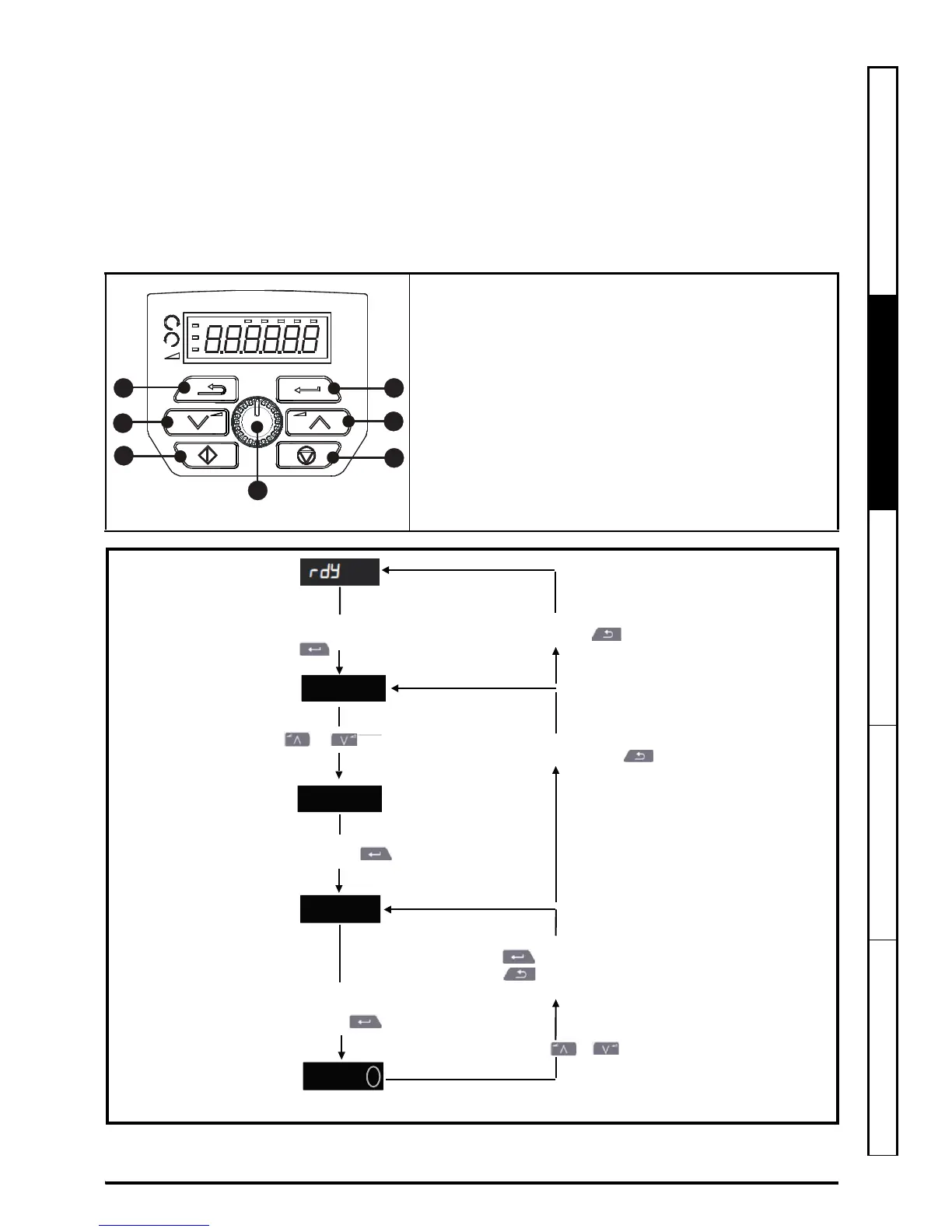

(1) La touche Entrée est utilisée pour passer en mode Modification ou
visualisation, ou pour valider un changement de paramètre.
(2 / 6) Les touches de navigation permettent de sélectionner les
paramètres ou de modifier leurs valeurs.
(3) En mode clavier, la touche Arrêt / Reset (rouge) permet d’arrêter et
de faire le reset du variateur (activée pour l’Unidrive M201). En mode
bornier, cette touche permet seulement de faire un reset du variateur.
(4) Le Potentiomètre de référence de vitesse est utilisé pour contrôler
la référence de fréquence (uniquement sur l’Unidrive M201).
(5) En mode clavier, la touche Marche (verte) est utilisée pour mettre
en marche le variateur (activée pour l’Unidrive M201).
(7) La touche Échap permet de quitter le mode Modification /
Visualisation.
Pour passer en mode Visualisation
des paramètres, appuyer sur la
touche
Pr 10
Pr 01
0.00
0.00
Mode
État
Mode Visualisation
des paramètres
Affichage de la valeur
du paramètre
Mode Modification
(le digit à modifier clignote)
Appuyer sur ou pour sélectionner
un paramètre
Pour afficher la valeur du paramètre,
appuyer sur la touche
Pour repasser en mode État,
appuyer sur la touche
Pour repasser en mode Visualisation des
paramètres, appuyer sur la touche
Pour passer en mode
Modification, appuyer
sur la touche
Maintenir enfoncée la touche ou pour augmenter
ou diminuer la valeur
Pour revenir à l’affichage de la valeur du paramètre
appuyer sur la touche pour conserver la nouvelle valeur du paramètre
appuyer sur la touche pour ignorer la nouvelle valeur et rétablir la valeur
préalable à la modification
