SCHRITT 3: Umrichter montieren
Betriebsbereich der Umgebungstemperatur:
- 20 °C bis 55 °C
Bei Umgebungstemperaturen >40 °C kann eine Reduzierung der Ausgangsleistung erforderlich sein.
Siehe entsprechendes Leistungsmodul-Installationshandbuch (Abschnitt 5.1). Bei UL-Installationen ist die
maximal zulässige Umgebungstemperatur 50 °C bei vorgegebener Leistungsreduzierung.
Der Umrichter kann an eine Wand oder in Durchsteckmontage montiert werden (Siehe Kapitel 3 im
Leistungsmodul-Installationshandbuch). Tabelle 3-1 enthält die einzuhaltenden Abstände.

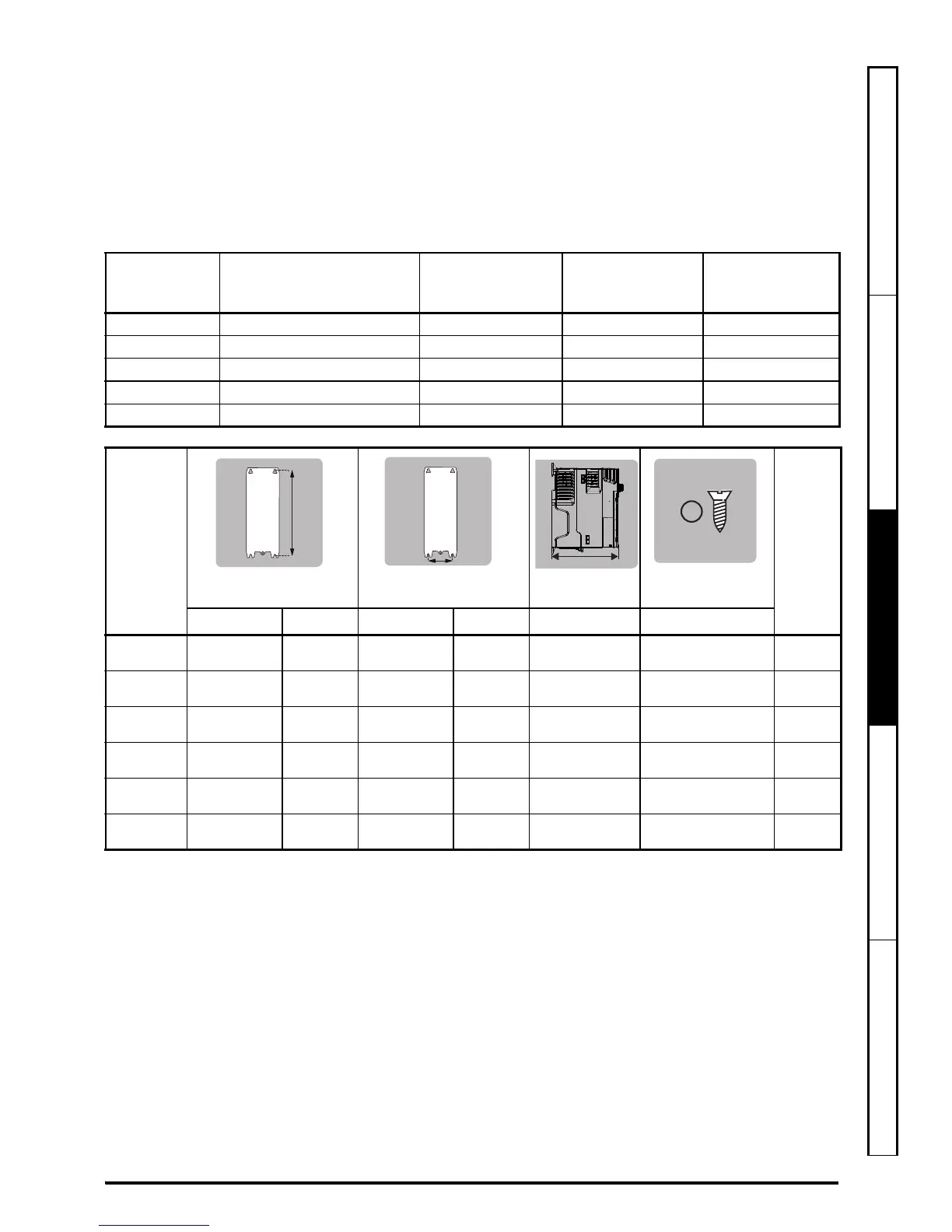

Tabelle 3-1 Empfohlener Abstand
* Beim Unidrive M201 ist die Gesamttiefe durch das Drehzahlsollwert-Potentiometer um 11 mm größer.
SCHRITT 4: Kabelhalterung montieren
Die Kabelhalterung erleichtert die Führung der Kabel, nachdem sie an den Umrichter angeschlossen wurden.
Mit der Halterung wird die Abschirmungen der Kabel geklemmt, welche die EMV-Konformität erleichtert
(siehe Abbildung 7-1).
Baugröße
Abstand zwischen
Umrichter und
Schaltschrank / EMV-Filter
Abstand zwischen
Umrichtern
Abstand über dem
Umrichter
Abstand unter
dem Umrichter
5 30 mm 0 mm 100 mm 100 mm
6 30 mm 0 mm 100 mm 100 mm
7 45mm 30mm 60mm 100mm
8 45mm 30mm 60mm 100mm
9 45mm 60mm 60mm 100mm
Baugröße Gewicht
HW
D
*
Ø
Aufstellung Gesamt Aufstellung Gesamt Gesamt Durchmesser
5 375 mm 391 mm 106 mm 143 mm 200 mm 6,5 mm 7,4 kg
6 378 mm 391 mm 196 mm 210 mm 227 mm 7,0 mm 14 kg
7 538 mm 557 mm 220 mm 270 mm 280 mm 9,0 mm 28 kg
8 784 mm 804 mm 259 mm 310 mm 290 mm 9,0 mm 52 kg
9E 1051 mm 1069 mm 259 mm 310 mm 290 mm 9,0 mm 46 kg
9A 1090 mm 1108 mm 259 mm 310 mm 290 mm 9,0 mm 66,5 kg
