Schritt-für-Schritt-Anleitung Unidrive M200/M201/M300 31
Ausgabenummer: 1
English Français
Deutsch
Italiano Español

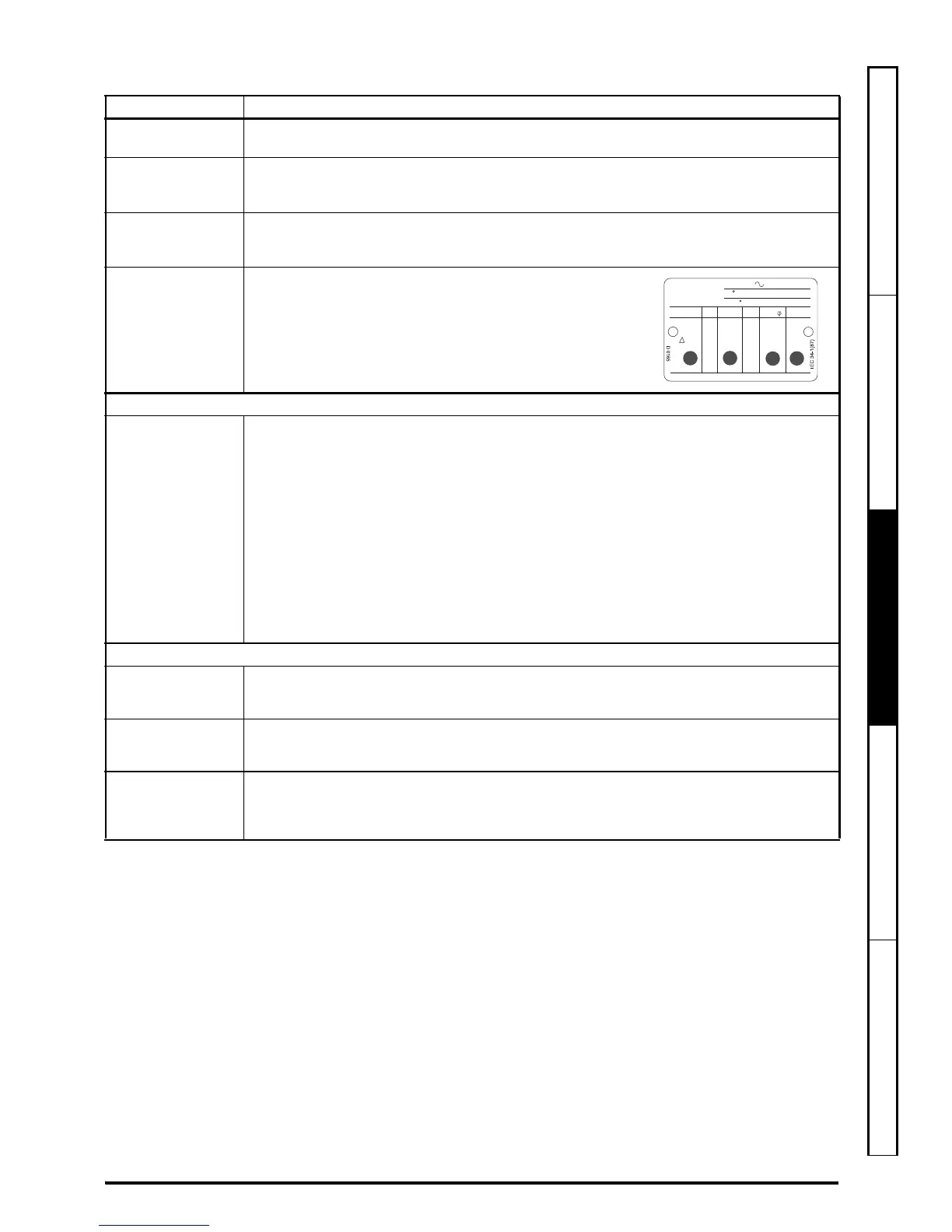

SCHRITT 12: Motorbetrieb
Fehlerdiagnose
Bei Erkennung eines Fehlers zeigt der Umrichter einen Fehlercode an. Zum Zuordnen und Beheben aller
Fehlercodes können Sie ein Diagnose-Tool in Form einer App für die Plattformen Microsoft, Android und iOS über
den jeweiligen App-Store auf Ihr Smartphone / Tablet, herunterladen. Suchen Sie nach ‚Control Techniques
diagnostics tool‘.
Alternativ können Sie das ‚Diagnostic Tool (App)‘ vom Control Techniques App Center herunterladen oder den
Diagnose-Abschnitt in der Steuerungs-Kurzanleitung lesen, die von der Website von Control Techniques oder
Leroy Somer heruntergeladen werden kann.
Maßnahme Erläuterung
Einschalten Stellen Sie sicher, dass:
• der Umrichter ‚inh‘ anzeigt (Freigabeklemme(n) offen)
Minimal- und
Maximaldrehzahlen
Eingabe:
• Sollwertbegrenzung (Minimum) Pr 01 (Hz)
• Maximaldrehzahl Pr 02 (Hz)
Beschleunigungs- und
Verzögerungszeiten
Eingabe:
• Beschleunigungszeit Pr 03 (s/100 Hz)
• Verzögerungszeit Pr 04 (s/100 Hz)
Einzelheiten zum
Motortypenschild
Bereit zum Autotune
Autotune Der Umrichter kann ein stationäres oder dynamisches Autotune ausführen. Vor Freigabe eines
Autotune und vor Trennung von der Last zur Durchführung eines dynamischen Autotune muss der
Motor zum Stillstand gekommen sein.
So führen Sie ein Autotuning durch:
• Setzen Sie Pr 38 = 1 für stationäres Autotune oder setzen Sie Pr 38 = 2 für dynamisches
Autotune.
• Setzten Sie die Umrichterfreigabe (legen Sie +24 V an Klemme 11 bzw. Klemmen 31 und 35
beim Unidrive M300) an). Am Umrichter wird ,rdy‘ angezeigt.
• Geben Sie den Startbefehl (legen Sie +24 V an Klemme 12 - Rechtslauf oder Klemme 13 -
Linkslauf beim Unidrive M200 und M300; beim M201 drücken Sie die Start-Taste an der
Bedieneinheit). Am Display blinkt ‚tuning‘, während der Umrichter die automatische
Abstimmung durchführt.
• Warten Sie, bis der Umrichter ‚inh‘ angezeigt und der Motor zum Stillstand kommt.
• Öffnen Sie das Freigabe- und das Startsignal vom Umrichter.
Startbereit
Run Der Umrichter ist nun zum Starten des Motors bereit. Schließen Sie die Klemmen für Vorwärtslauf
oder Rückwärtslauf beim Unidrive M200 und M300 bzw. drücken Sie beim M201 die Start-Taste an
der Bedieneinheit.
Erhöhen und
Verringern der
Drehzahl
Durch Änderung des analogen Frequenzsollwerts (Drehzahlsollwert-Potentiometer beim M201)
wird die Drehzahl des Motors erhöht bzw. verringert.
Anhalten des Motors Um den Motor mit der ausgewählten Verzögerungszeit anzuhalten, öffnen Sie beim Unidrive M200
und M300 die Anschlussklemme für den Rechtslauf oder für den Linkslauf bzw. drücken Sie beim
M201 die Stopp-Taste an der Bedieneinheit. Durch Öffnen der Freigabeklemme bei laufendem
Motor wird der Umrichterausgang sofort gesperrt und der Motor trudelt aus.
