PASO 3: Montaje del accionamiento
Temperatura ambiente de funcionamiento:
- 20 °C a 55 °C.
Puede ser necesaria la reducción de corriente de salida si la temperatura ambiente supera 40 °C. Consulte la
Guía de instalación correspondiente (sección 5.1). En las instalaciones UL, la temperatura ambiente máxima que
se admite es de 50 °C con cualquier tipo de reducción de potencia que se aplique.
El accionamiento se puede fijar con tornillos a la pared o montarse a través del panel (consulte el capítulo 3 de la
Guía de instalación). En la Tabla 3-1 se indican las separaciones.

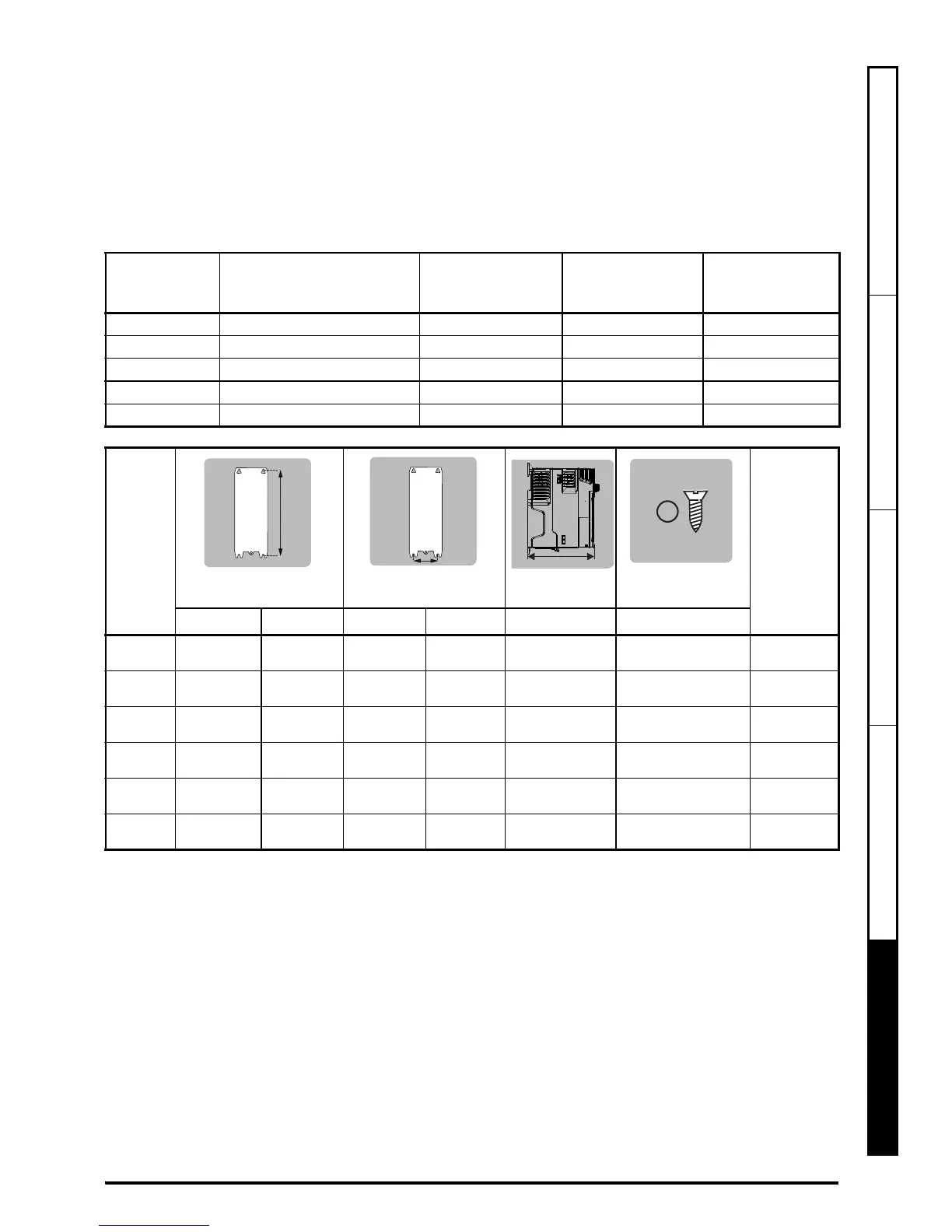

Tabla 3-1 Separación recomendada
* El Potenciómetro de referencia de velocidad añade 11 mm adicionales al fondo total solo con los accionamientos
Unidrive M201.
PASO 4: Instalación de la abrazadera de cables con conexión a tierra
La abrazadera de cables permite organizarlos después de conectarlos al accionamiento. La abrazadera se utiliza
para sujetar el blindaje de los cables y facilitar la conformidad electromagnética (consulte Figura 7-1).
Tamaño
Separación entre el
accionamiento y el
carenado / filtro EMC
Separación entre
accionamientos
Separación sobre
el accionamiento
Separación bajo
el accionamiento
5 30 mm 0 mm 100 mm 100 mm
6 30 mm 0 mm 100 mm 100 mm
7 45mm 30mm 60mm 100mm
8 45mm 30mm 60mm 100mm
9 45mm 60mm 60mm 100mm
Tamaño Peso
HW
F
*
Ø
Montaje Total Montaje Total Total Diámetro
5 375 mm 391 mm 106 mm 143 mm 200 mm 6,5 mm 7,4 kg
6 378 mm 391 mm 196 mm 210 mm 227 mm 7,0 mm 14 kg
7 538 mm 557 mm 220 mm 270 mm 280 mm 9,0 mm 28 kg
8 784 mm 804 mm 259 mm 310 mm 290 mm 9,0 mm 52 kg
9E 1051 mm 1069 mm 259 mm 310 mm 290 mm 9,0 mm 46 kg
9A 1090 mm 1108 mm 259 mm 310 mm 290 mm 9,0 mm 66,5 kg
