46 Unidrive M200/M201/M300 Guía detallada
Edición: 1

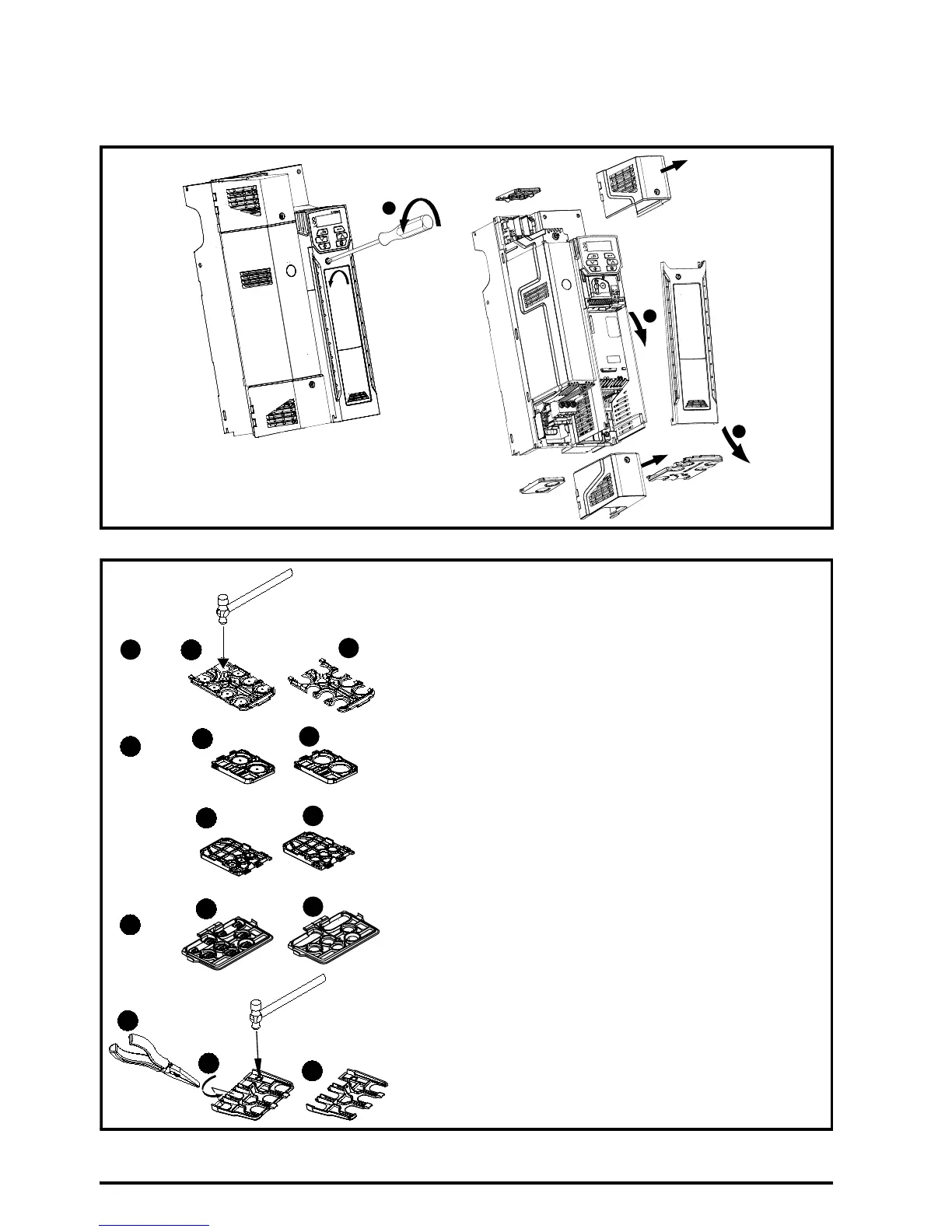

PASO 6: Extracción de la tapa de terminales
1. Utilice un destornillador de punta plana para girar el cierre de la tapa de terminales a la izquierda unos 30°.
2. Deslice la tapa de terminales hacia abajo.
3. Extraiga la tapa de terminales en la dirección indicada.
Extracción de los puntos de ruptura del guardamanos
1
2
3
A
1
2
2
1
2
1
2
1
2
1
3
2
B
C
D
A: Tamaños 5 a 9
B: Solo tamaño 5
C: Solo tamaño 6
D: Tamaños 7 a 9
Coloque el guardamanos en una superficie plana que sea sólida
y golpee los puntos de ruptura correspondientes con un martillo,
como se indica (1). Con los tamaños 7 y 9 se pueden utilizar
alicates para extraer los puntos de ruptura; para ello, aférrelos
con los alicates y gírelos de la manera indicada (3).
Continúe hasta que haya quitado todos los puntos de ruptura
(2). Quite las rebabas de corte o las aristas afiladas una vez
que haya eliminado los puntos de ruptura.
Se suministran arandelas guardamanos en la caja de ktis para
los tamaños 5 y 6.
