Coolaroo Easy Release - Instalación

Liberación fácil
con Cenefa Completa
Configuración de
10 minutos
(tiempo aproximado)
(3) Bracket Covers
(6) Tie Downs
(7) Bottom Rail
(8) Shade
(9) Idle End
Unit
(10) Idle End Plug
(11) Aluminum Tube
(3) Bracket Covers
(7) Bottom Rail
(8) Shade
(9) Idle End
Unit
(10) Idle End Plug
(11) Aluminum Tube
(4) Wand
(3) Bracket Covers
(5) Bottom
Rail Cap
(7) Bottom Rail
(8) Shade
(9) Idle End
Unit
(10) Idle End Plug
(11) Aluminum Tube
(3) Wand
(4) Bottom
Rail Cap
(6) Bottom Rail
(7) Shade
(8) Idle End
Unit
(9) Idle End Plug
(10) Aluminum Tube
(2) Clutch Plug
(3) Wand
(4) Bottom
Rail Cap
(6) Bottom Rail
(1) Shade
(8) Idle End
Unit
(9) Idle End Plug
(10) Aluminum Tube
(2) Bottom
Rail Caps
with rings
(4) Bottom Rail
(1) Full Valance
(5) Receiver
(3) Bungee
(6) Wood
Screws
(7) Brackets
(9) Tension
adjustment
tool
(10) sola panel
(11) mounting
bracket
(12) solar panel clip
(13) screw
(14) nut screw
(8) Anchors
(1) Clutch Unit
(2) Clutch Plug
(1) Clutch Unit
(4) Chain
(5) Bottom
Rail Cap
(2) Clutch Plug
(1) Clutch Unit
(2) Clutch Plug
(1) Clutch Unit
(2) Clutch Plug
(1) Clutch Unit
(4) Chain
(5) Bottom
Rail Cap
(3) Bracket Covers
(6) Tie Downs
(7) Bottom Rail
(8) Shade
(9) Idle End
Unit
(10) Idle End Plug
(11) Aluminum Tube
(3) Bracket Covers
(7) Bottom Rail
(8) Shade
(9) Idle End
Unit
(10) Idle End Plug
(11) Aluminum Tube
(4) Wand
(3) Bracket Covers
(5) Bottom
Rail Cap
(7) Bottom Rail
(8) Shade
(9) Idle End
Unit
(10) Idle End Plug
(11) Aluminum Tube
(3) Wand
(4) Bottom
Rail Cap
(6) Bottom Rail
(7) Shade
(8) Idle End
Unit
(9) Idle End Plug
(10) Aluminum Tube
(2) Clutch Plug
(3) Wand
(4) Bottom
Rail Cap
(6) Bottom Rail
(1) Shade
(8) Idle End
Unit
(9) Idle End Plug
(10) Aluminum Tube
(2) Bottom
Rail Caps
with rings
(4) Bottom Rail
(1) Full Valance
(5) Receiver
(3) Bungee
(6) Wood
Screws
(7) Brackets
(9) Tension
adjustment
tool
(10) sola panel
(11) mounting
bracket
(12) solar panel clip
(13) screw
(14) nut screw
(8) Anchors
(1) Clutch Unit
(2) Clutch Plug
(1) Clutch Unit
(4) Chain
(5) Bottom
Rail Cap
(2) Clutch Plug
(1) Clutch Unit
(2) Clutch Plug
(1) Clutch Unit
(2) Clutch Plug
(1) Clutch Unit
(4) Chain
(5) Bottom
Rail Cap

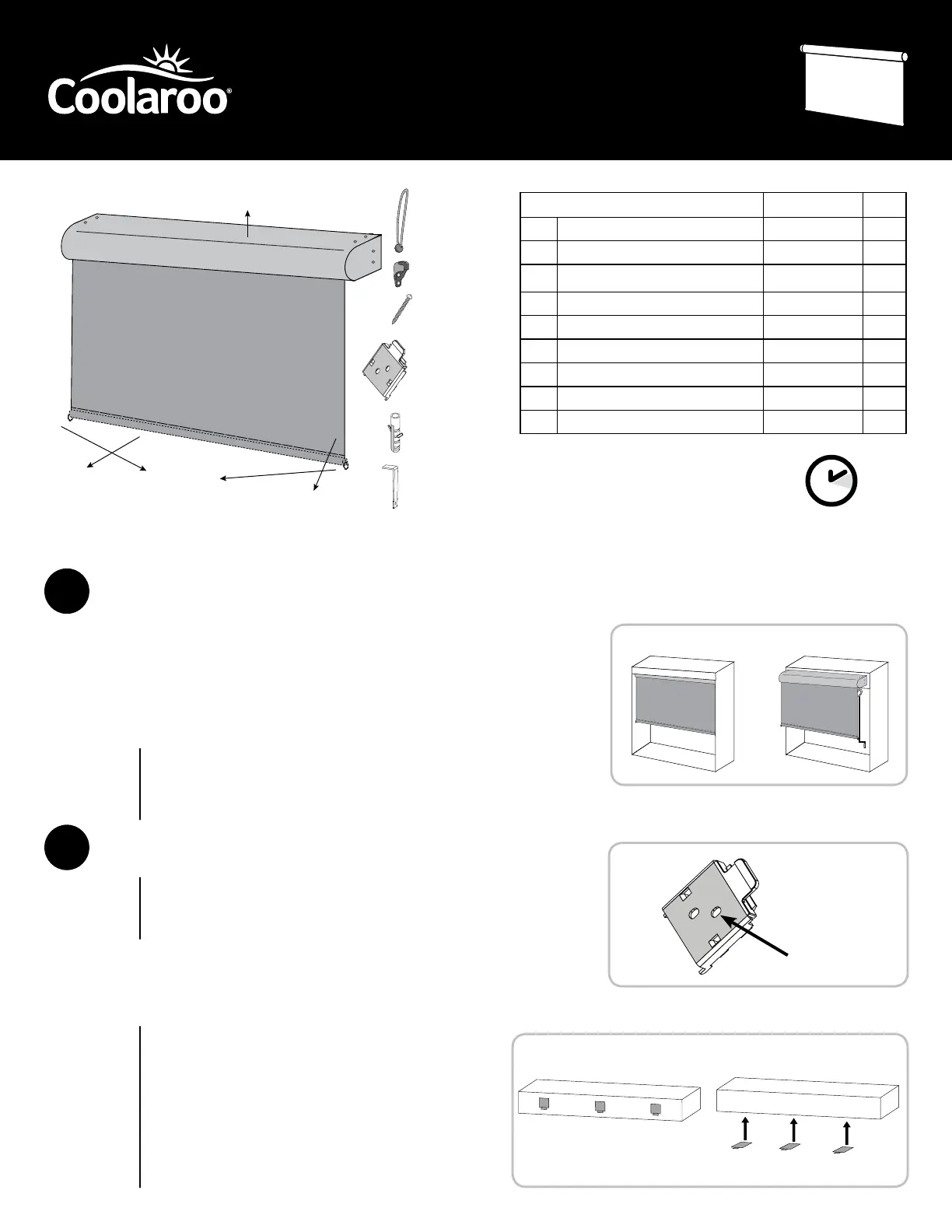

Persiana en rollo para exteriores
INSTRUCCIONES DE
INSTALACIÓN
DETERMINE EL MÉTODO DE INSTALACIÓN DESEADO
Este diseño de cenefa dos en uno le permite montar fácilmente un parasol ya sea en
un techo (Fig. 1) o en una pared (Fig. 2).
Para facilitar y flexibilizar el montaje, divida la persiana en tres zonas uniformes, las tres
abrazaderas de conexión rápida se pueden ubicar en cualquier lugar en el interior
de cada una de estas tres zonas. Asegúrese de mantener cada una de estas tres
abrazaderas en el interior de las zonas para obtener un equilibrio y una distribución
del peso adecuados para la cenefa.
ADVERTENCIA: Si no se asegura de que las abrazaderas de conexión rápida
estén ubicadas con el botón de liberación en la dirección correcta (Fig. 4 y
Fig. 5), podría ser difícil retirar la persiana. Las abrazaderas se deben ubicar e
instalar de manera nivelada para garantizar que la persiana cuelgue de manera
nivelada y funcione adecuadamente.
OR
Fig. 1 Fig. 2
Fig. 4
Fig. 5
NOTA: si va a realizar la instalación en un techo (Fig. 4)
asegúrese de que la lengüeta en la abrazadera esté orientada
hacia usted. Si va a realizar la instalación en una pared (Fig. 5)
asegúrese de que la lengüeta en la abrazadera esté orientada
hacia abajo. Deje al menos 5,08 cm (2 pulg.) de separación
entre la abrazadera y la pared o el techo para dejar espacio
para empalmar la persiana en la abrazadera.
Si las abrazaderas se instalan de manera invertida o al revés,
la persiana NO ENCAJARÁ
HERRAMIENTAS ADICIONALES
NECESARIAS
Taladro con broca de 3/16 pulg
Nivel
Cinta métrica
Lápiz
Lengüetas hacia adelante
Montaje en el techo
Montaje en pared
Lengüetas hacia abajo
PARTS LIST PARTS QTY
1 Cenefa completa 1
2 Tapas de riel inferior 11-BRC 2
3 Elástico 11-BUNGEE TD
2
4 Riel inferior 1
5 Receptor 1-RECEIVER 2
6 Tornillos para madera 4-WS 10
7 Abrazaderas Z-14-FCIBW 3
8 Anclas de expansión 10
9 Herramienta de ajuste de tensión 1
INSTALE LAS ABRAZADERAS DE CONEXIÓN RÁPIDA Y EL PARASOL
IMPORTANTE: los tornillos incluidos en el kit de aditamentos solo deben
utilizarse en madera. Llame al Departamento de Servicio al Cliente (1-800-
560-4667) para conocer recomendaciones de instalación cuando fije la
persiana en cualquier otro material.
A. Fije las abrazaderas de conexión rápida (Fig. 3) en una viga de madera con tornillos
en las ubicaciones deseadas.
B. Instale la persiana colocando la unidad a presión en su lugar de manera segura.
Fig. 3
Este lado va en
la superficie de
montaje.
2
(4) Chain
(3) Bracket Covers
(5) Bottom
Rail Cap
(6) Tie Downs
(7) Bottom Rail
(8) Shade
(9) Idle End
Unit
(10) Idle End Plug
(11) Aluminum Tube
(2) Clutch Plug
(1) Clutch Unit
(4) Chain
(3) Bracket Covers
(5) Bottom
Rail Cap
(7) Bottom Rail
(8) Shade
(9) Idle End
Unit
(10) Idle End Plug
(11) Aluminum Tube
(1) Clutch Unit
(4) Wand
(3) Bracket Covers
(5) Bottom
Rail Cap
(7) Bottom Rail
(8) Shade
(9) Idle End
Unit
(10) Idle End Plug
(11) Aluminum Tube
(3) Wand
(4) Bottom
Rail Cap
(6) Bottom Rail
(7) Shade
(8) Idle End
Unit
(9) Idle End Plug
(10) Aluminum Tube
(2) Clutch Plug
(1) Clutch Unit
(4) Bottom
Rail Cap
(6) Bottom Rail
(1) Persiana
(8) Idle End
Unit
(9) Idle End Plug
(10) Aluminum Tube
(2) Tapas de
riel inferior
(4) Riel inferior
(5) Receptor
(3) Elástico
(6) Tornillos para
madera
(7) Abrazaderas
(9) Herramienta
de ajuste de
tensión
(10) sola panel
(11) mounting
bracket
(12) solar panel clip
(13) screw
(14) nut screw
(8) Anclas de
expansión
(3) Wand
(2) Clutch Plug
(2) Clutch Plug
(1) Clutch Unit
(2) Clutch Plug
(1) Clutch Unit
(1) Cenefa completa
1
