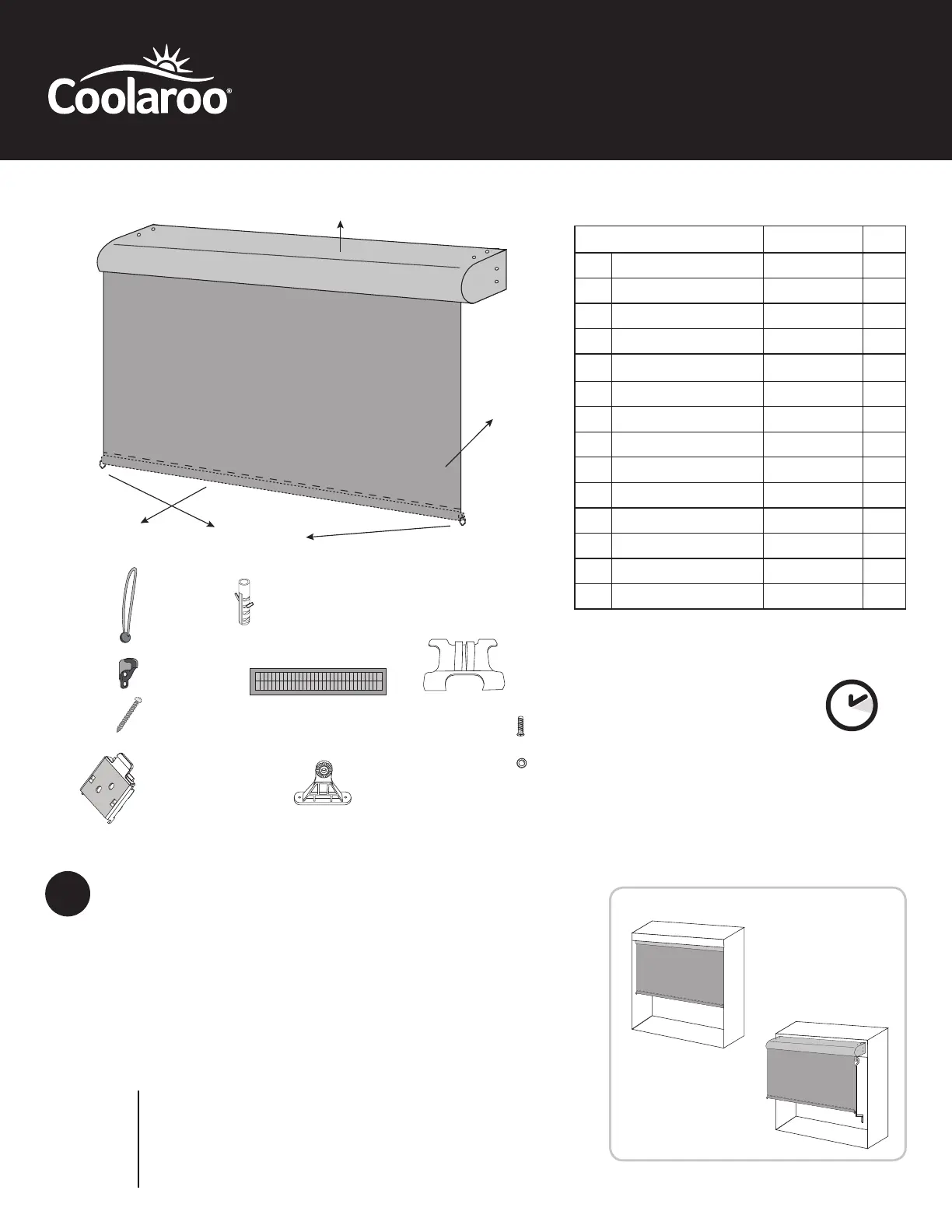

LISTA DE PARTES PARTES CT
1 Cenefa completa 1
2 Persiana 1
3 Tapas de riel inferior 11-BRC 2
4 Baranda inferior 1
5 Elásticos 11-BUNGEE TD 2
6 Receptores 1-RECEIVER 2
7 Tornillos para madera 4-WS 12
8 Conexiónes rápida Z-14-FCIBW 3
9 Anclas de expansión 12
10 Panel solar 1
11 Soporte de montaje 1
12 Sujetador de panel solar 1
13 Tornillo 1
14 Tornillo para tuerca 1
Configuración de 10
minutos
(tiempo aproximado)
HERRAMIENTAS ADICIONALES
NECESARIAS
Taladro con broca de 3/16 pulg
Nivel
Cinta métrica
Lápiz
DETERMINE EL MÉTODO DE INSTALACIÓN DESEADO
Este diseño de cenefa dos en uno le permite montar fácilmente un parasol ya sea
en un techo (Fig. 1) o en una pared (Fig. 2).
Para facilitar y flexibilizar el montaje, divida la persiana en tres zonas uniformes,
las tres abrazaderas de conexión rápida se pueden ubicar en cualquier lugar en
el interior de cada una de estas tres zonas.
Asegúrese de mantener cada una de estas tres abrazaderas en el interior de las
zonas para obtener un equilibrio y una distribución del peso adecuados para la
cenefa.
ADVERTENCIA: Si no se asegura de que las abrazaderas de
conexión rápida estén ubicadas con el botón de liberación en
la dirección correcta (Fig. 4 y Fig. 5), podría ser difícil retirar la
persiana. Las abrazaderas se deben ubicar e instalar de manera
nivelada para garantizar que la persiana cuelgue de manera
nivelada y funcione adecuadamente.
1
(2) Persiana
(3) Tapas de
riel inferior
(4) Baranda
inferior
(1) Cenefa completa
(6) Receptores
(5) Elásticos
(7) Tornillos para
madera
(8) Conexiónes
rápida
(10) Panel solar
(11) Soporte de
montaje
(12) Sujetador de
panel solar
(13) Tornillo
(14) Tornillo
para tuerca
9) Anclas de
expansión
