Coolaroo Solar Motorized - Instrucciones de Instalación

Fig. 4 Fig. 5
Fig. 3
Fig. 6
Fig. 7
4
Fig. 8
INSTRUCCIONES
DE INSTALACIÓN
INSTALE LAS ABRAZADERAS DE CONEXIÓN RÁPIDA Y
EL PARASOL
IMPORTANTE: Los tornillos incluidos en el kit de
aditamentos solo deben utilizarse en madera. Llame
al Departamento de Servicio al Cliente (1-800-560-
4667) para conocer recomendaciones de instalación
cuando fije la persiana en cualquier otro material.

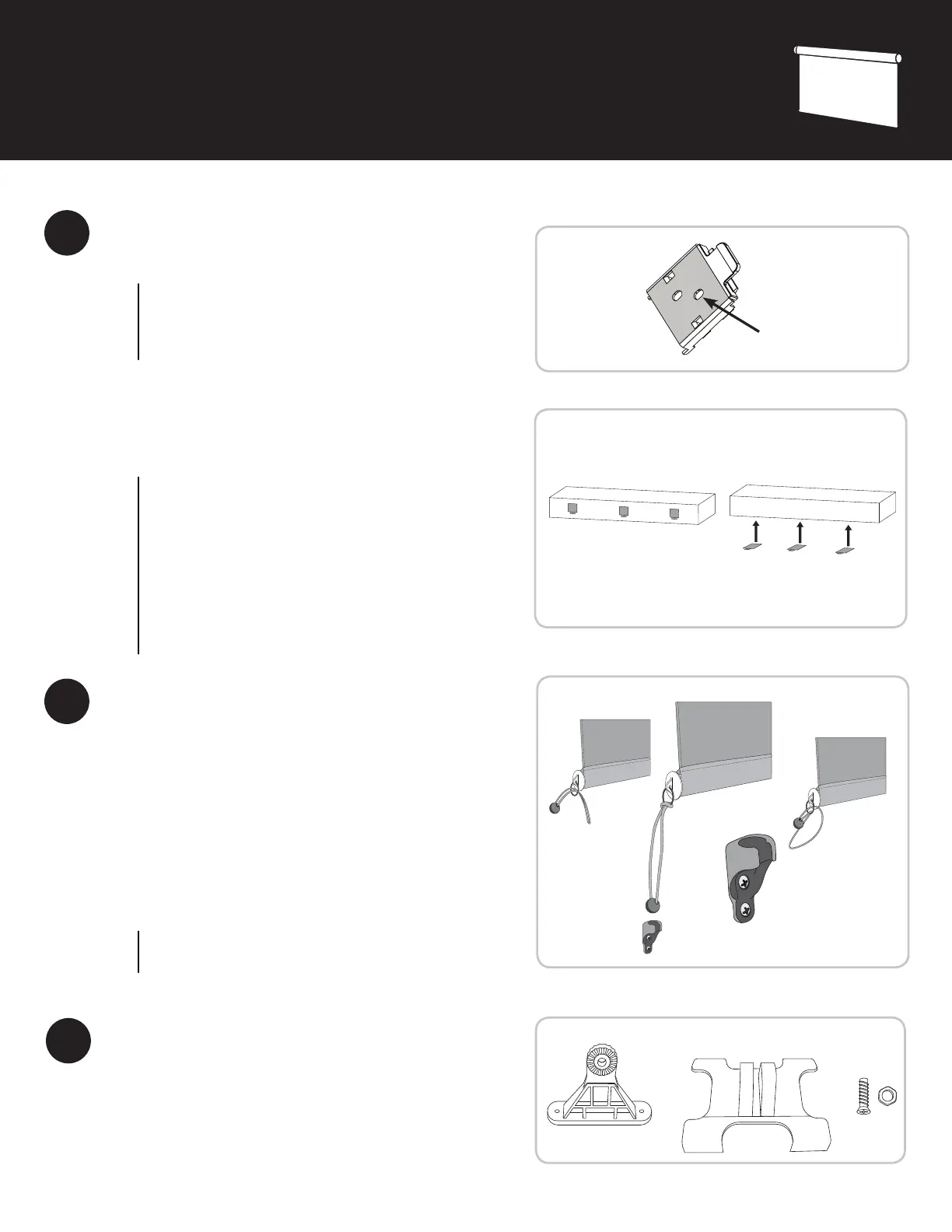

A. Fije las abrazaderas de conexión rápida (Fig. 3) en una viga de
madera con tornillos en las ubicaciones deseadas.
B. Instale la persiana colocando la unidad a presión en su lugar de
manera segura.
NOTA: Si va a realizar la instalación en un techo (Fig. 4)
asegúrese de que la lengüeta en la abrazadera esté
orientada hacia usted. Si va a realizar la instalación en
una pared (Fig. 5) asegúrese de que la lengüeta en la
abrazadera esté orientada hacia abajo. Deje al menos 5,08
cm (2 pulg.) de separación entre la abrazadera y la pared o
el techo para dejar espacio para empalmar la persiana en
la abrazadera.
Si las abrazaderas se instalan de manera invertida o al
revés, la persiana NO ENCAJARÁ
2
INSTALE LOS AMARRES (opcional)
Se proporcionan amarres elásticos para asegurar el parasol en
condiciones de viento suaves a moderadas.
A. Enrosque el elástico a través del anillo de la tapa para los
extremos y vuelva a enroscar a través del mismo haciendo un
nudo de alondra. (Fig. 6)
B. Instale el receptor (Fig. 7) a aproximadamente 12,7 cm (5 pulg.)
debajo de donde se detendrá la persiana para permitir una
tensión adecuada de la cuerda elástica.
C. Fije el elástico al receptor para asegurar la persiana.
NOTA: Se proporcionan tornillos para madera. Si
piensa realizar la instalación en otro material que no
sea madera, puede necesitar tornillos adicionales.
3
INSTALE EL PANEL SOLAR
A. Retire el panel solar y el montaje de la instalación del paquete.
Utilice la abrazadera de montaje del panel solar y el sujetador
del panel solar, deslice la abrazadera entre la ranura detrás del
sujetador. (Fig. 8)
Este lado va en
la superficie de
montaje.
Montaje en el techo
Montaje en pared
Lengüetas hacia adelante
Lengüetas hacia abajo
