CORBERO CCVM300 - Instalación

INSTALACIÓN
1. Selección del equipo de instalación

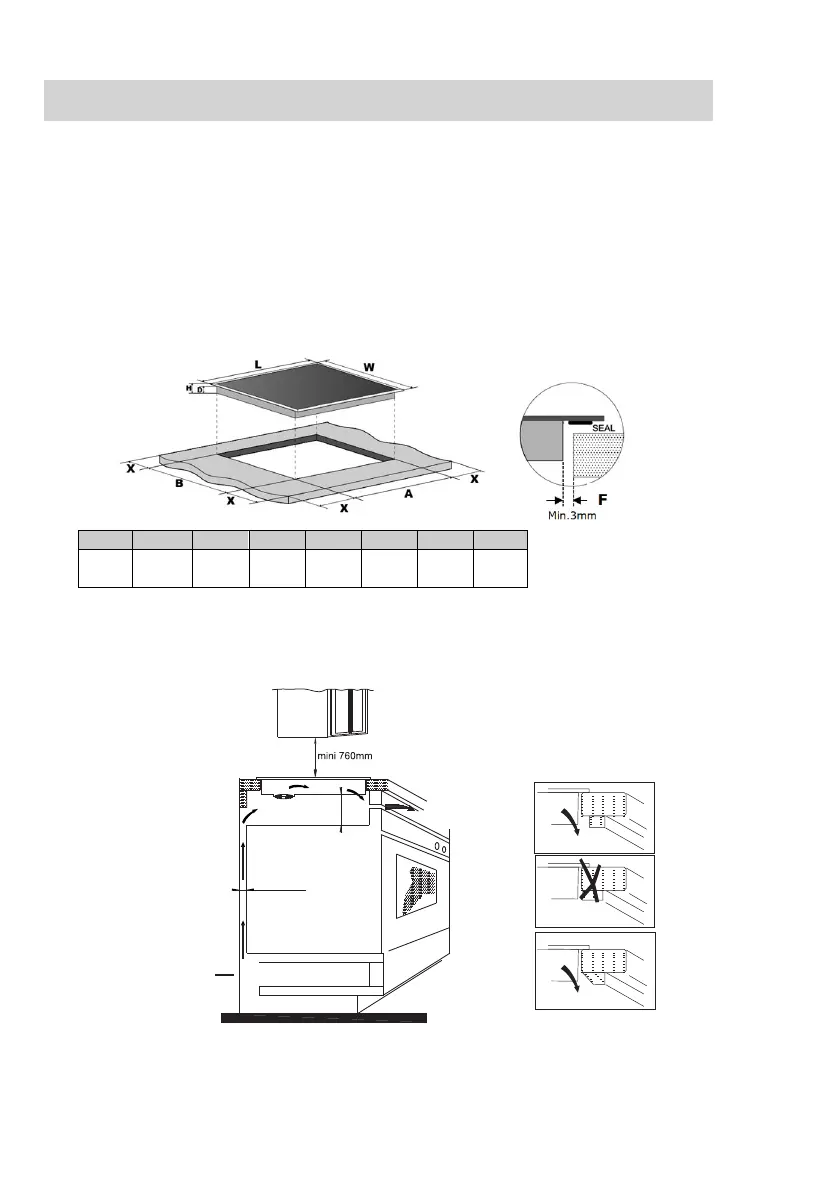

Taladre la encimera de acuerdo con las medidas que se indican en el dibujo.
Deje un espacio de 50 mm como mínimo alrededor del hueco para poder
instalar y utilizar la placa.
Asegúrese de que el grosor de la encimera es de al menos 30 mm. Utilice una
encimera de material resistente al calor para evitar las deformaciones
provocadas por la radiación de calor de la placa.
Véase la Figura (1)
Figura (1)
2. En cualquier circunstancia asegúrese de que la placa vitrocerámica está bien
ventilada y que la entrada y salida de aire no están bloqueadas. Asegúrese de
Nota: La distancia de seguridad entre la placa vitrocerámica y el armario
situado encima de ella debe ser de 760 mm mínimo.
que la placa vitrocerámica está en buen estado.
Figura (2)
Entrada de aire
mini 5 cm
mini 5 mm
mini 2 cm
Salida de aire
23
L(mm) W(mm) H(mm) D(mm) A(mm) B(mm) X(mm) F(mm)
590 520 55 51 560+4
+1
490+4
+1
50 mini 3 mini
