Corsair AX860i User Manual

AXi SERIES
™
AXi SERIES
™
59 60
5. Подключите кабели для периферийных устройств, кабели PCI-Express и SATA.
a. Подключите кабели для периферийных устройств к разъемам питания жесткого
диска и CD-ROM/DVD-ROM.
b. Подключите кабели подключения SATA к разъемам питания SSD-накопителя SATA
или жесткого диска.
c. При необходимости подключите соответствующие кабели PCI-Express к разъему
питания на видеокарте PCI-Express.
d. Для подключения периферийных устройств с маленьким 4-контактным разъемом
используйте кабели периферийных устройств.
e. Убедитесь, что все кабели надежно подключены. Не забудьте сохранить
все неиспользованные модульные кабели на будущее, они пригодятся при
подключении дополнительных компонентов.
6. Подключите кабель питания переменного тока к блоку питания и включите его,
переведя выключатель в положение ON (оно отмечено знаком "I").
Использование corsair link™ с блоком питания AXсерии
Чтобы выполнять мониторинг работы нового блока питания при помощи Corsair Link™,
необходимо подключить блок питания к внутреннему разъему USB при помощи интерфейсного
цифрового кабеля и USB-адаптера.

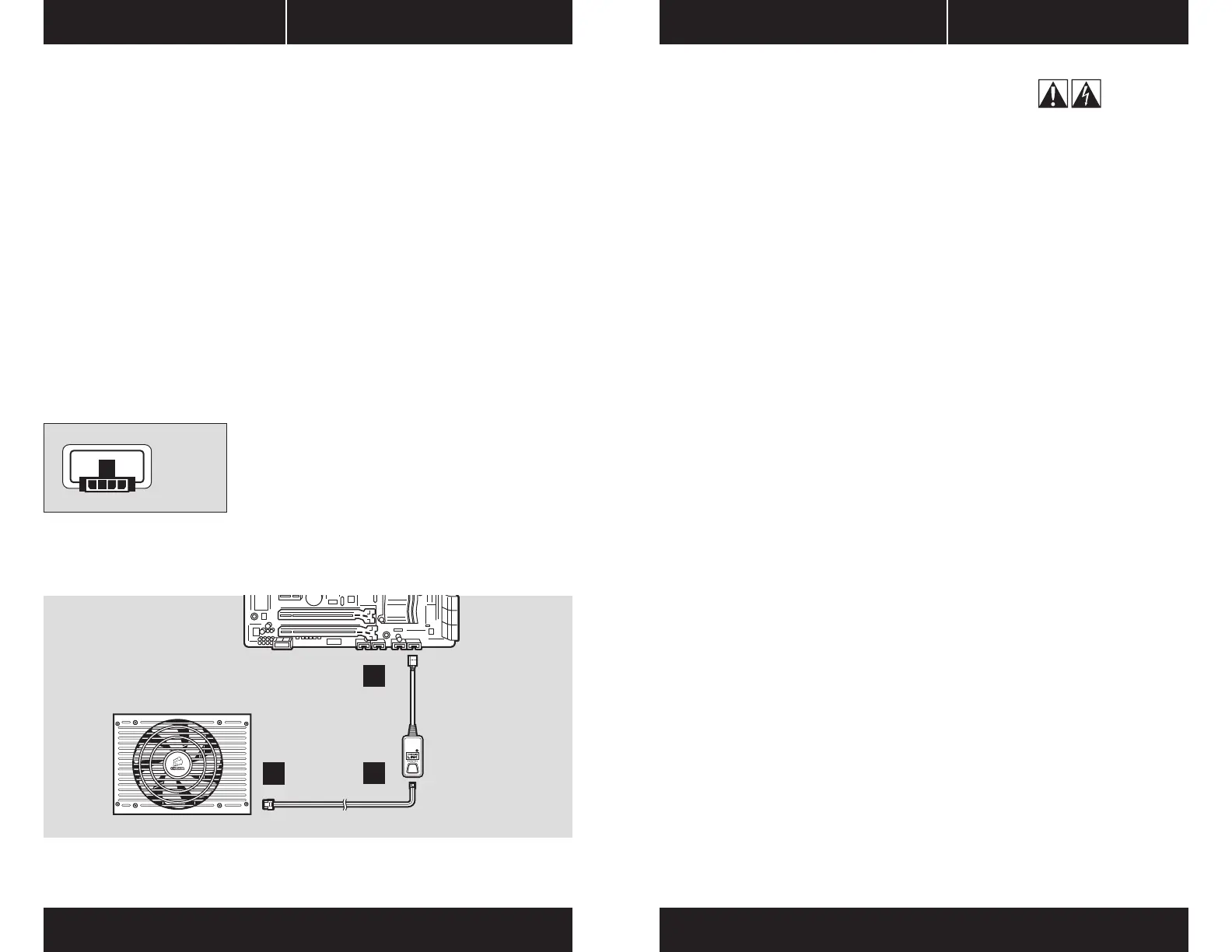

1. Подключите один конец интерфейсного цифрового кабеля к порту COMM PORT блока
питания AXi серии (см. рисунок):
2. Подключите другой конец кабеля к USB-адаптеру, как показано ниже.
3. Подключите другой конец USB-адаптера к стандартному разъему USB на материнской
плате. (Сведения о расположении и совместимости разъема см. в руководстве по
эксплуатации материнской платы).
4. Загрузите ПО Corsair Link Dashboard на сайте www.corsair.com и следуйте инструкциям.
COMM PORT
SELF TEST
COMM PORT
SELF TEST
2
3
1
Интерфейсный кабель Corsair Link™ Digital.
USB-адаптер Corsair Link™
Важная информация о безопасности
ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ!
1. Установка должна осуществляться согласно указаниям изготовителя и
предупреждениям по безопасности. Несоблюдение рекомендаций может привести к
повреждению блока питания или компьютерной системы и может вызвать серьезные
увечья или смерть.
2. В блоке питания присутствует электрический ток с высоким напряжением.
Запрещается открывать корпус блока питания или предпринимать попытки
ремонта блока питания. В нем не содержится компонентов, обслуживаемых
пользователем.
3. Этот продукт предназначен только для применения в помещении.
4. Не используйте блок питания поблизости от воды, а также при высокой температуре и
влажности воздуха.
5. Не устанавливайте продукт поблизости от источников тепла, например радиаторов
отопления, обогревателей, печей и других приборов, излучающих тепло.
6. Нельзя вставлять какие-либо предметы в открытые вентиляционные
отверстия и в решетку вентиляции блока питания.
7. Не меняйте кабели и/или разъемы, входящие в комплект поставки блока питания.
8. Если в этом блоке питания используются модульные кабели, используйте
только кабели, поставлявшиеся изготовителем. Другие кабели могут оказаться
несовместимыми и вызвать серьезные повреждения системы и блока питания.
9. Основной 24-контактный разъем питания оснащен съемным 4-контактным разъемом.
Этот 4-контактный разъем не является разъемом типа P4 или ATX +12V. НЕ пытайтесь
подключить этот кабель к разъемам P4 или ATX +12V на материнской плате.
10. Несоблюдение инструкций изготовителя и/или настоящих инструкций по
безопасности незамедлительно аннулирует все гарантии.
Сертификаты безопасности и аттестация
FCC Правила FCC, ч. 15, класс B
ICES ICES-003
CE EN 55022:2006 + A1:2007, Класс B
EN61000-3-2:2006 Класс D
EN61000-3-3: 1995 + A1:2001 + A2:2005
EN55024:1998 + A1:2001 + A2:2003
IEC61000-4-2
IEC61000-4-3
IEC61000-4-4
IEC61000-4-5
IEC61000-4-6
IEC61000-4-11
UL / CUL UL 60950-1
CSA C22.2 NO. 60950-1
C-Tick/RCM AS/NZS CISPR 22:2009
AS/NZS 4417
TUV EN 60950-1
CB IEC 60950-1
CCC GB4943
GB9254
GB17625.1
BSMI CNS14336
CNS13438
GOST R IEC 60950-1-2005
R 51318.22-99
R 51318.24-99
R 51317.3.2-2006
R 51317.3.3-99
IRAM IEC 60950-1
KC Mark K 60950-1(2006-12), K00022(2009-12), K00024(2009-12)
ROHS Директива об ограничении содержания опасных веществ 2002/95/EC
WEEE Директива об утилизации электрического и электронного оборудования 2002/96/EC
ROHS (КНР) Указ КНР №39, Управление контроля за загрязнениями, вызванными
электронно-информационными продуктами

Corsair AX860i Specifications

General

Efficiency	92 %
Total power	860 W
Power factor	0.99
Input current	6 - 12 A
AC input voltage	100 - 240 V
AC input frequency	50 - 60 Hz
Combined power (+12V)	859.2 W
Combined power (-12V)	9.6 W
Combined power (+3.3V)	125 W
Combined power (+5Vsb)	15 W
Max output current (+12V)	71.6 A
Max output current (-12V)	0.8 A
Power protection features	Over current, Over voltage, Short circuit, Under voltage
Max output current (+3.3V)	25 A
Max output current (+5Vsb)	3 A
Maximum input current (@110V)	+12V, +3.3V, +5V, +5Vsb, -12V A
Power Factor Correction (PFC) type	Active
Fan diameter	120 mm
On/off switch	Yes
Product color	Black
Number of fans	1 fan(s)
Cabling type	Fully-Modular
Motherboard power connector	24-pin ATX
Floppy drive power connector	2
Number of SATA power connectors	12
PCI Express power connectors (6+2 pin)	6
Peripheral (Molex) power connectors (4-pin)	8
Purpose	PC
ATX version	2.31
EPS version	2.92
Noise level	28.7 dB
Certification	cTUVs, TUV, CB, CE, FCC, CCC, RCM, GOST-R, KC, IRAM, BSMI
80 PLUS certification	80 PLUS Platinum
Mean time between failures (MTBF)	100000 h
Power supply unit (PSU) form factor	ATX
Package weight	4000 g

Weight and Dimensions

Depth	160 mm
Width	150 mm
Height	86 mm
Weight	3290 g
