USB 3.1 Type-C
USB 3.0
HD AUDIO
POWER SW
RESET SW
POWER LED +
POWER LED –
16
15

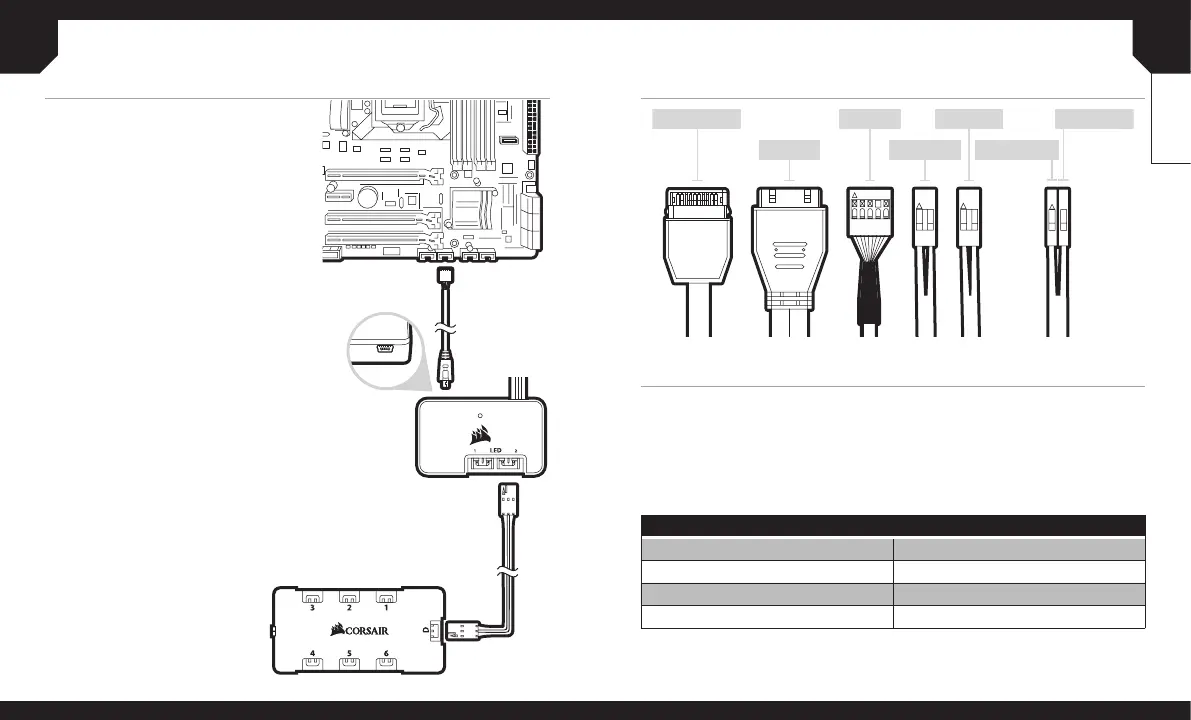

INSTALLATIONDESCONNECTEURSESAVANT
FRANÇAIS
1. La polarité est-elle importante pour l’alimentation du panneau d’E/S et le cavalier
de réinitialisation?
Non, uniquement pour les cavaliers à LED.
2. À qui dois-je m’adresser si mon boîtier est endommagé à l’arrivée ou lorsqu’un ventilateur ne
fonctionne plus?
Veuillez vous rendre sur le site support.corsair.com et demandez une RMA
(autorisation de retour de marchandise) pour que nous puissions
remplacer la ou les pièces endommagées.
3. Où puis-je monter un ventilateur?
Pour en savoir plus sur ce boîtier, veuillez vous rendre sur le site corsair.com,
à la page des produits.
FOIREAUXQUESTIONS
Emplacements des fixations de ventilateur
Avant 3x0mm / 2x0mm
Haut x20mm / 2x0mm
Bas 2x20mm / 2x0mm
Arrière x20mm / x40mm
UTILISATION DE LIGHTING NODE PRO
1. Éteignez votre système avant d’installer le
Lighting Node PRO.
2. Branchez le câble mini-USB sur l’arrière du
Lighting Node PRO puis branchez l’extrémité
à 9 broches sur un cavalier USB 2.0 interne
disponible de votre système.
3. Remarques sur la connectique
> Les câbles des LED du ventilateur doivent être
connectés au hub de ventilation en respectant
l’ordre des eets lumineux voulus.
> Les ventilateurs doivent commencer à la
position « 1 » et continuer en série.
1 > 2 > 3 > 4 > 5 > 6
> Un ventilateur non connecté en série entraînera
l’arrêt de la communication et de la fonction
d’éclairage LED RGB.
4. Montez les ventilateurs à l’emplacement de votre
choix dans le châssis.
5. Trouvez pour le hub de ventilation un
emplacement susamment spacieux pour
connecter tous les câbles des LED RGB des
ventilateurs installés dans votre système.
> Le contrôleur de ventilation devra également
être branché au hub de ventilation pour
pouvoir contrôler l’éclairage LED RGB.
6. Installez le hub de ventilation à l’aide des bandes
de fixation fournies.
